W dobie Internetu Rzeczy (IoT) nastąpił bardzo szybki oraz duży wzrost liczby i różnorodności dostępnych na rynku modułów do komunikacji bezprzewodowej, dzięki czemu wielu elektroników zaczyna opierać swoje projekty o bezprzewodową transmisję danych. Projektowane są urządzenia z zakresu wielu segmentów rynku np. elektronika użytkowa, automatyka budynkowa oraz przemysłowa, mobilne urządzenia multimedialne np. nawigacje samochodowe, odtwarzacze audio, urządzenia fitness.

Obecnie elektronik, który projektuje urządzenie z modułem bezprzewodowym nie musi martwić się o cały background związany z zagadnieniami projektowania układów radiowych oraz badań i certyfikacji takiego urządzenia, głównym problemem stawianym obecnie przed projektantami jest wybór standardu komunikacji bezprzewodowej, producenta układu oraz co za tym idzie środowiska programowania i dostępnego wsparcia technicznego. Spośród wielu firm oferujących swoje rozwiązania większość z nich umożliwia nabycie gotowych zestawów startowych, a także darmowych próbek modułu oraz środowisko programowania, często z gotowymi programami do przetestowania podstawowych parametrów modułu. Wielu producentów np. Silicon Laboratory udostępnia również całą gamę dokumentów takich jak noty aplikacyjne, instrukcje obsługi oraz inne dotyczące projektu samego modułu oraz jego obsługi.

Zaczynając projektowanie twórca urządzenia musi zadbać o jak najdrobniejsze aspekty techniczne wymagań aplikacyjnych wiążące się z doborem odpowiedniego standardu transmisji oraz rozwiązania, pod względem kluczowych parametrów takich jak zasięg, częstotliwość pracy, pobór prądu, przepustowość danych, topologię sieci oraz liczba odbiorców. Spośród rozwiązań dostępnych na rynku można wybrać moduły działające w oparciu m.in. o technologie: Bluetooth (Smart, Low Energy, Clasic), Wi-Fi, ZigBee, Thread, 6LoWPAN, Sub-GHz (RAIL Software, Connect Stack, wireless M-Bus), Wielu kluczowych graczy na rynku komponentów elektronicznych oferuje w swoim portfolio moduły gotowe do zastosowania w nowych lub istniejących aplikacjach, rozszerzające funkcjonalność urządzenia i umożliwiające komunikację w nie jednym, lecz w kilku standardach np. przez przełączanie protokołów transmisyjnych zaimplementowanych w jednym module.

Firma Silicon Laboratories będąca jednym z producentów modułów oraz układów radiowych posiada szerokie portfolio produktów umożliwiające komunikację w większości z wymienionych standardów, po za standardowymi modułami Bluetooth, Wi-Fi, ZigBee, Thread czy Sub-GHz, producent posiada moduły służące do implementacji protokołu w wybranym standardzie. Implementacja wybranego protokołu nie musi ograniczać się do używania tego jednego standardu gdyż układy SoC będące sercem modułu dają możliwość implementacji oraz automatycznego przełączania pomiędzy zaimplementowanymi standardami, dodatkowo posiadają wbudowane bloki radiowe do obsługi również protokołów w paśmie Sub-GHz. W tabeli 1 wymieniono moduły komunikacyjne dostępne w Silicon Laboratories uwzględniając najważniejsze parametry zarówno samego układu, standardu komunikacji oraz kluczowych aplikacji zastosowania, w zestawieniu znalazł się jeden rodzynek dostępny od ZMDI (obecnie IDT).

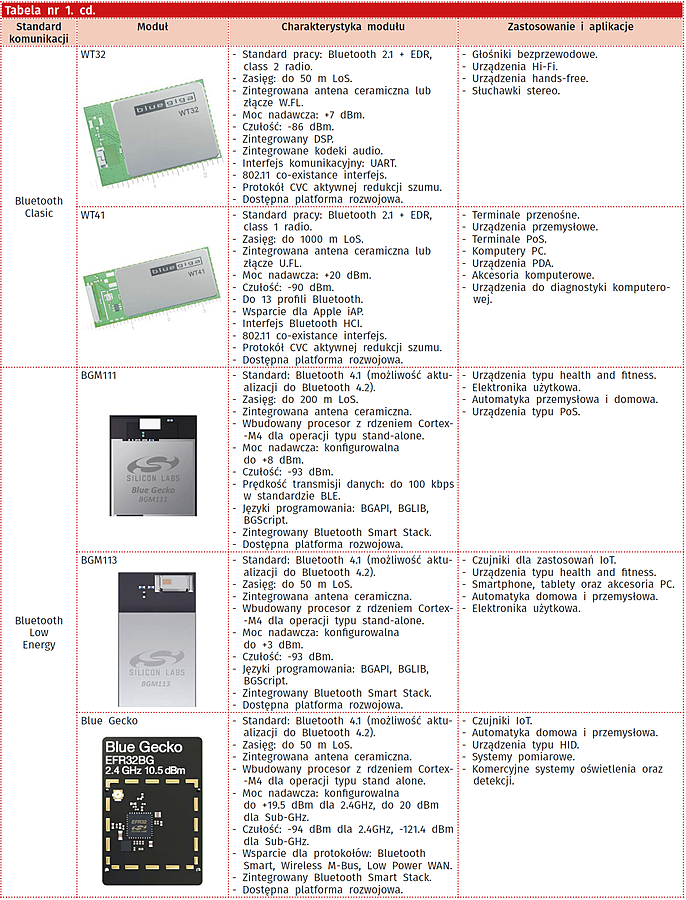

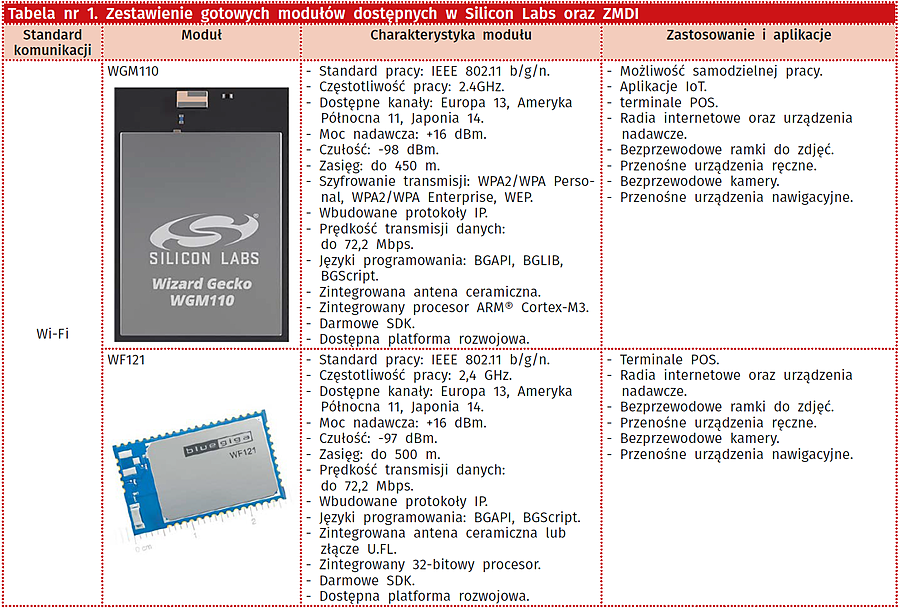

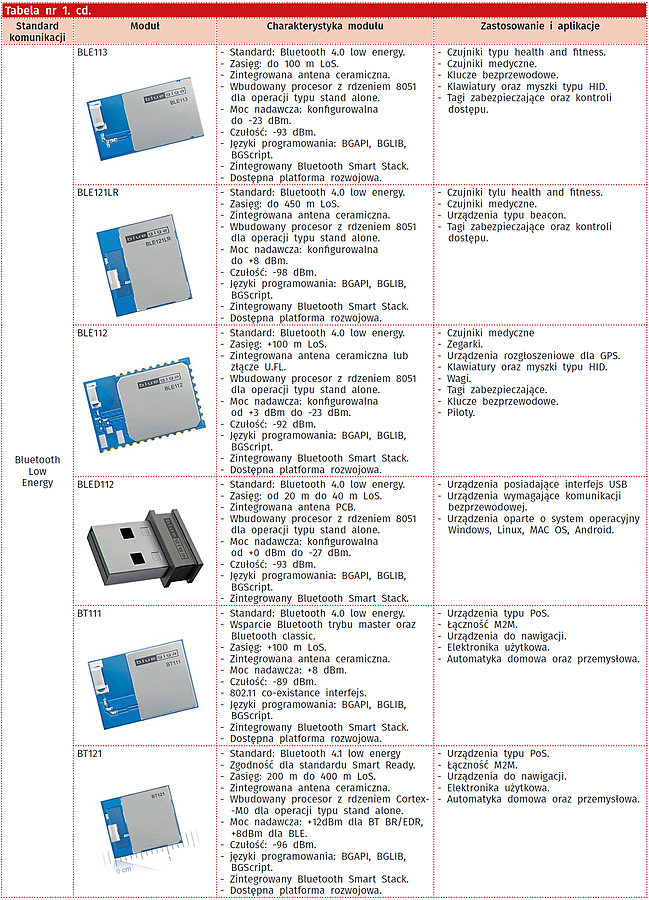

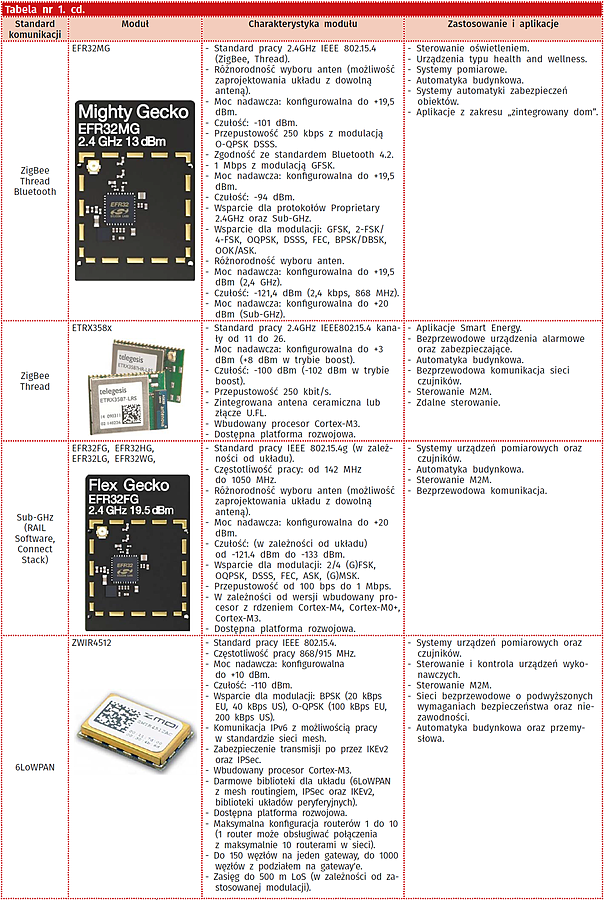

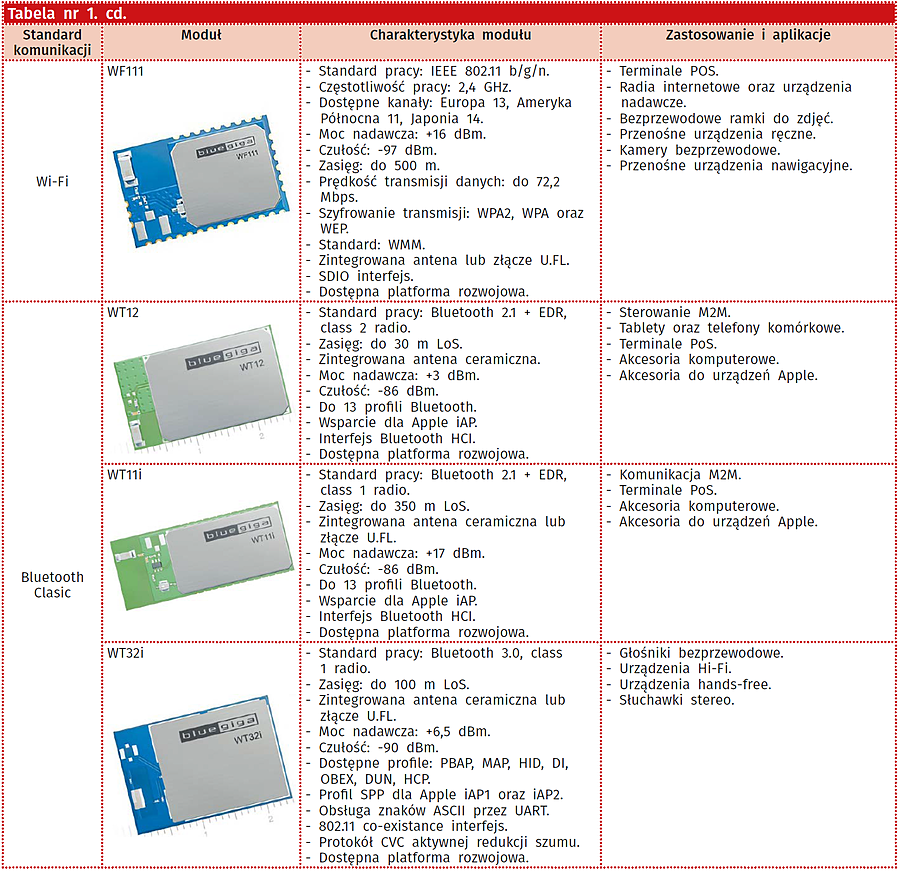

Tabela zawiera typy modułów do komunikacji bezprzewodowej z uwzględnieniem głównych parametrów oraz zastosowań aplikacyjnych. Większość z zestawionych układów dostępna jest w postaci modułu, jednak dla układów z serii EFR32xx sytuacja wygląda nieco inaczej, gdyż użytkownik ma możliwość otrzymania zestawu startowego wyposażonego w moduł radiowy. Dla ilości produkcyjnych użytkownik otrzymuje SoC znajdujący się na module startowym oraz wszystkie dokumenty z zakresu reference design, applica­tion note, pliki wsadowe, schematy, layout elementów oraz BoM w celu samodzielnego zaprojektowania modułu. Działania takie mają na celu zmniejszenie kosztów ponoszonych przez zamawiającego, poprzez redukcję jednostkowej ceny oraz większy wpływ na koszty całościowe (produkcja oraz koszt elementów układu) po stronie zamawiającego.

Każdy z modułów ma charakterystyczne parametry, określające jego przydatność w mniejszym lub większym stopniu w zastosowaniu dla danej aplikacji. Aby dokonać prawidłowego doboru modułu, nawet w przypadku projektowania „zabawek elektronicznych” należy znać wszystkie główne funkcjonalności. Brak wiedzy na temat parametrów oraz funkcjonalności danego modułu często powodować będzie niedopasowanie funkcjonalne układu do aplikacji, przy wybieraniu producenta modułu należy zwrócić uwagę na bardzo ważny aspekt dostępnej dokumentacji, jakości, dostępu, istniejącego forum, tematów na nim poruszanych, dostępności środowisk programistycznych oraz oferowanego wsparcia technicznego. Zapoznanie się z kluczowymi kwestiami dotyczącymi modułu oraz „technicznej” strony jego producenta pomoże uniknąć kłopotów związanych z rozwojem aplikacji na każdym z etapów.
