Prezentowany moduł idealnie sprawdzi się w domowej automatyce, jako "wydłużacz" czasu zwolnienia rygla w zamku elektromagnetycznym, który standardowo montuje się w furtkach.

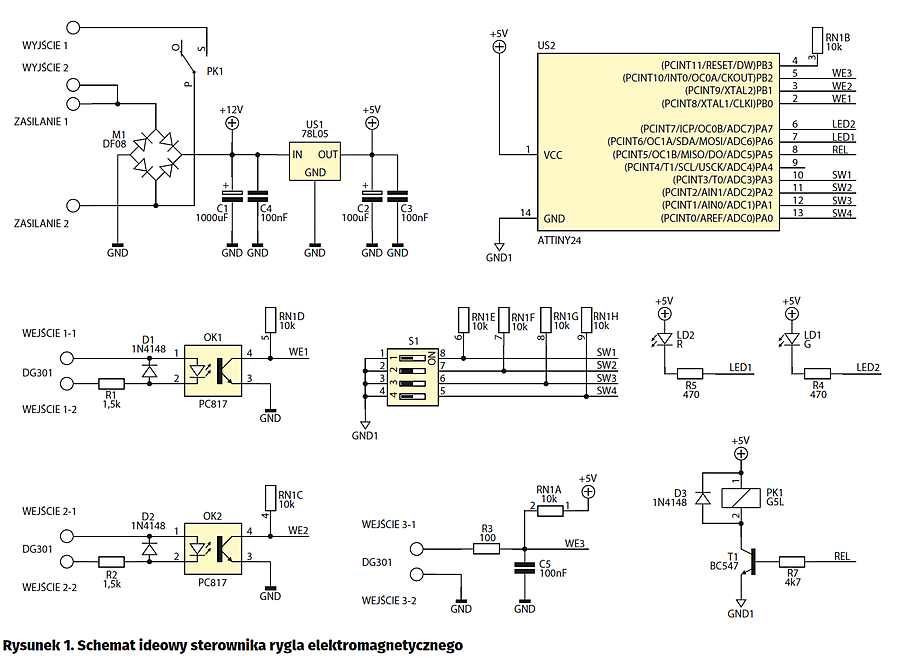

Schemat ideowy sterownika elektrozamka pokazano na rysunku 1. W zależności od możliwości i potrzeb, układ można zasilać napięciem zmiennym 6…12 V AC lub stałym 8…15 V DC. Dla dołączanego napięcia stałego polaryzacja nie ma znaczenia dzięki mostkowi prostowniczemu. Napięcie za mostkiem trafia na stabilizator US1, który dostarcza napięcia +5 V. Pracą modułu steruje taktowany wewnętrznym sygnałem zegarowym mikrokontroler ATtiny24, a dokładniej – zawarty w nim program. Poprzez złącze „WEJŚCIE1” lub „WEJŚCIE2” sterownik można wyzwalać sygnałami napięciowymi pochodzącymi ze sterowników nadrzędnych np.: domofonu, czytnika RFID czy odbiornika zdalnego sterowania. Te wejścia mają izolację galwaniczną w postaci transoptorów. Złącze oznaczone, jako „WEJŚCIE3”, do którego należy dołączyć przycisk chwilowy służy do „lokalnego” uruchomienia procesu odliczania zadanego czasu otwarcia.

Do nastawy tego czasu służy przełącznik S1. Odpowiednie przełączniki odpowiadają: 5, 10, 30 i 60 sekundom. Załączenie dwóch lub więcej przełączników powoduje odmierzenie czasu wynikającego z sumy nastaw. Jeśli żaden przełącznik nie zostanie załączony, to sterownik zadziała z 1-sekundowym podtrzymaniem czasu załączenia.

Diody LED świecą w dwóch kolorach: zielonym LD1 i czerwonym LD2. Dioda zielona migotaniem oznajmia dołączenie zasilania do modułu oraz pracę w stanie czuwania. Gdy układ jest w trakcie odmierzana czasu, dioda zielona świeci ciągle, a czerwona jest załączana z niewielką częstotliwością (około 0,5 Hz). Gdy czerwona dioda LED jest załącza z większą częstotliwością oznacza to, że sterownik kończy odliczać nastawiony czas.

Układ należy zmontować zgodnie z rysunkiem 2 na jednostronnej płytce drukowanej Montaż układu rozpoczynamy od wlutowania w płytkę rezystorów i innych elementów o niewielkich wymiarach, a kończymy montując stabilizator US1 i kondensator C1. Urządzenie zmontowane bezbłędnie, ze sprawnych elementów i z użyciem zaprogramowanego mikrokontrolera będzie działało od razu po włączeniu napięcia zasilającego. Na rysunku 3 pokazano przykład, jak poprawnie dołączyć do układu zasilanie, sygnały sterujące i odbiornik. Styki przekaźnika wyprowadzone na złącze „WYJŚCIE/RYGIEL” przenoszą napięcie podawane na złącze „ZASILANIE AC/DC”. Sygnał sterujący z domofonu należy dołączyć do złącza „WEJŚCIE1” lub „WEJŚCIE2”. Przycisk ze stykiem zwiernym należy dołączyć do złącza „WEJŚCIE3”. Aby sprawdzić poprawność działania sterownika, należy nacisnąć przycisk dołączony do złącza „WEJŚCIE3”, co będzie równoznaczne z załączeniem przekaźnika PK1 i odliczaniem nastawionego czasu.

Płytka mieści się w obudowie Z-107 do montażu na szynie TH35. Obudowa ma szerokość 53 mm, co odpowiada 3 modułom „S”.
