Nie zawsze jest potrzebny wzmacniacz audio o dużej mocy. Do zasilenia niewielkich głośniczków wystarczy układ znacznie mniejszej mocy. Przedstawiony wzmacniacz spełnia ten warunek. Ma moc 2×3 W/4 V, a dodatkowo umożliwia elektroniczną regulację głośności.
Moduł jest oparty na układzie LM4952 zawierającym dwa kanały wzmacniacza mocy oraz obwód elektronicznej regulacji wzmocnienia sterowany napięciem stałym. Schemat ideowy wzmacniacza pokazano na rysunku 1. Moc podawana przez producenta przy zasilaniu 12 V to 2×3 W/4 V. Układ dopuszcza (zgodnie z notą aplikacyjną) zasilanie 9,6…16 V, lecz poprawnie działa już od napięcia powyżej 7 V, co umożliwia zasilanie np. z 2-3 połączonych szeregowo ogniw Li-Po.
Sygnał wejściowy ze złącza IN, poprzez kondensatory sprzęgające C1 i C2, jest doprowadzony do U1. Po wzmocnieniu i odseparowaniu składowej stałej przez CE2 i CE3 jest dostępny na złączu OUT. Zasilanie układu jest doprowadzone do złącza DC, skąd po odfiltrowaniu (kondensatory C4, CE3) zasila U1. „Regulowana” dioda Zenera U2 odpowiada za utrzymanie stabilnego napięcia 3 V na wyprowadzeniu SHDN zapewniającego załączenie U1 oraz zasila obwód napięcia regulacyjnego dla potencjometru głośności. Zastosowanie dodatkowej stabilizacji uodparnia układ na wahaniami głośności związanie z zmianami napięcia zasilania, np. przy zasilaniu bateryjnym. Rezystor R1 ustala prąd U2, dzielnik R2/R3 napięcie wyjściowe. Potencjometr regulacyjny dołączony jest do złącza VOL.

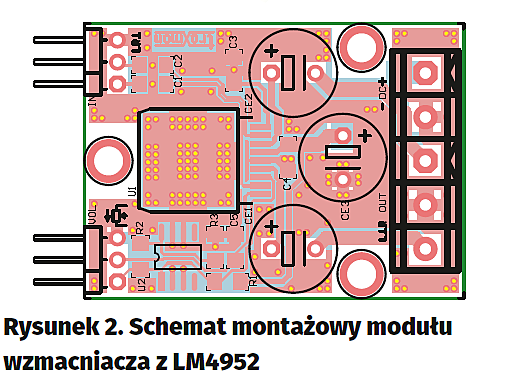

Wzmacniacz zmontowany jest na dwustronnej płytce drukowanej, rozmieszczenie elementów przedstawia rysunek 2. Montaż jest typowy. Należy zadbać o poprawne przylutowanie wkładki radiatorowej U1, gdyż rozpraszanie ciepła odbywa się poprzez miedź płytki drukowanej. W przypadku dłuższej pracy w niekorzystnych warunkach termicznych można do układu dokleić niewielki radiator BGA (np. ICKBGA 14x14) ułatwiający odprowadzenie ciepła.
