Miniaturowa przetwornica podwyższająca 3,3 V/400 mA

Miniaturowa przetwornica podwyższająca 3,3 V/400 mA
Pobierz PDF Download icon
Miniaturowa przetwornica dostarczająca zasilanie 3,3 V z jednej lub dwóch baterii alkalicznych, co umożliwia zasilanie np. czujników z pojedynczego ?paluszka?.

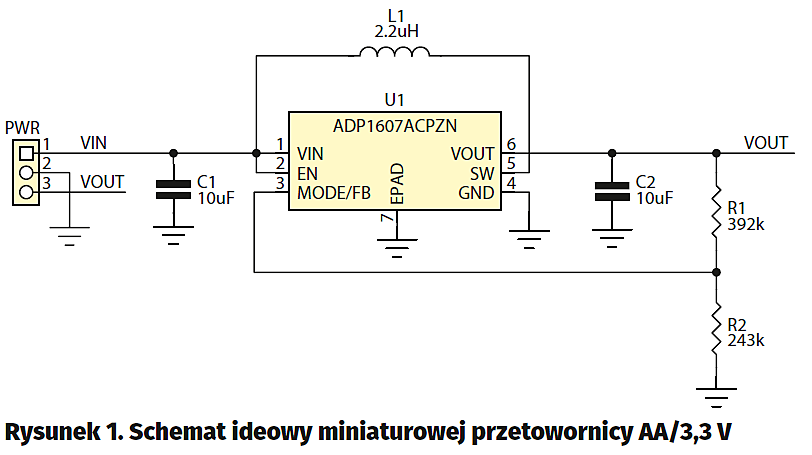

Układ modelowy zastosowano do zasilania zastawów Launchpad z jednej-dwóch baterii AA lub AAA. Schemat przetwornicy pokazano na rysunku 1. Napięcie z zestawu baterii jest doprowadzone do wejścia U1, gdzie zostaje podwyższone do wartości ustalonej dzielnikiem R1/R2. Układ umożliwia stabilizowanie napięcia wyjściowego w zakresie 1,8…3,3 V zgodnie z wzorem:

Typowo, VFB=1,259 V, IFB=0,1 mA. Przetwornica pracuje już od 0,9 V, co umożliwia zasilanie układów nawet z jednej mocno rozładowanej baterii AA. Układ ADP1607 posiada zabezpieczenie przeciążeniowe, termiczne oraz układ łagodnego startu.

Przetwornicę zmontowano na miniaturowej, dwustronnej płytce drukowanej, której schemat zamieszczono na rysunku 2. Montaż nie wymaga opisu. Należy tylko poprawnie przylutować pad termiczny U1. Wyprowadzenia zgodne są ze stabilizatorami w obudowach TO220, co dodatkowo ułatwia dostosowanie istniejących układów do zasilania bateryjnego.

tabeli 1 umieszczono zmierzone parametry przetwornicy w zależości od napięcia wejściowego, przy spadku napięcia wyjściowego -5%. Przy niższych wartościach napięć zasilających moc przetwornicy i sprawność zmniejsza się, co jest związane z ograniczeniem prądu klucza i dopuszczalnym prądem dławika – należy to uwzględnić. Jeżeli do zasilania układu konieczny jest większy prąd (100…400 mA), warto zastosować dwa ogniwa połączone szeregowo.

Adam Tatuś, EP
