Profesjonalna działalność związana z elektroniką wymaga, oprócz wyposażenia w sprzęt i narzędzia, również odpowiedniej infrastruktury, a więc pomieszczeń produkcyjnych z wymaganymi do prowadzenia działalności instalacjami, powierzchniami magazynowymi, biurowymi itp. Do zgromadzenia wszystkich środków wymagany jest bardzo solidny biznesplan, dysponowanie funduszami i oczywiście czas. Nie będziemy analizować wszystkich zagadnień, ale skupimy na tych bezpośrednio związanych z elektroniką.

Spis treści

Aparatura pomiarowa

Każdy elektronik niezależnie o tego czy jest amatorem czy profesjonalistą, powinien mieć dostęp co najmniej do podstawowych przyrządów pomiarowych. Ich liczba, marki, parametry techniczne w dużym stopniu zależą od środków finansowych, wielkości i rodzaju produkcji, stosowanych technologii itp. Podstawowe wyposażenie w aparaturę można podzielić na:

1. Zasilacze

W praktyce elektronika można się obyć bez oscyloskopu, bez generatora, nawet nie mając miernika można coś zaradzić, ale bez zasilacza pracować się nie da (fotografia 21). To powinien być jeden z pierwszych zakupów do pracowni. Problem polega na bardzo zróżnicowanych cenach tych urządzeń, co na ogół jest związane z parametrami technicznymi, cechami funkcjonalnymi, często z marką. Jeśli w planach są prace z wieloma różnymi urządzeniami, warto dobrze przemyśleć kwestię zakupu dobrego zasilacza. Nieuzasadnione oszczędności będą prędzej czy później się mściły. Pierwszym parametrem wyboru jest liczba sekcji. Zasilacze więcej niż 2-sekcyjne są dość drogie i niezbędne raczej rzadko, czasami bardziej opłacalne może okazać się kupienie dwóch zasilaczy 2-sekcyjnych niż jednego 4-sekcyjnego. Dwa napięcia zasilające można uznać za opcję najlepszą, gdyż często urządzenia wymagają dodatniego i ujemnego napięcia zasilającego.

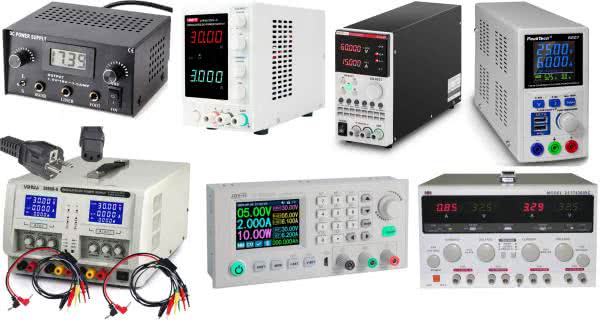

Fotografia 21. Bogata oferta zasilaczy warsztatowych

Najlepiej, jeśli obie sekcje są od siebie całkowicie odseparowane, a połączenie mas ustawia odpowiednimi zworami sam użytkownik. Jest to jednak wymaganie postawione dość mocno, zwykle obie sekcje mają fabrycznie połączoną wspólną masę. Drugim parametrem jest zakres regulacji napięć i prądu. Tu po cichu przyjmujemy, że zasilacz powinien mieć regulowane ograniczenie prądowe, które po pierwsze zabezpieczy układ przed ewentualnym uszkodzeniem, po drugie pozwoli na korzystanie z zasilacza jako źródła prądowego. Kolejnym czynnikiem wpływającym na wybór jest metoda regulacji: analogowa czy cyfrowa. Analogowa wydaje się przyjemniejsza w obsłudze, ale to kwestia bardzo indywidualna. Jeśli decydujemy się na regulację analogową, warto upewnić się czy istnieje regulacja zgrubna i dokładna. Inne ważne parametry zasilacza to: stabilność, tętnienia, moc itp.

2. Miernik uniwersalny

Mierniki analogowe zostały całkowicie zdominowane przez przyrządy cyfrowe (fotografia 22). Powrotu do mierników wskazówkowych w zasadzie już nie ma, może poza bardzo specyficznymi sytuacjami i użytkownikami hobbystami, którzy są tacy jak najbardziej ortodoksyjni fotograficy nie uznający aparatów cyfrowych. W pamięci jednak zawsze pozostanie legendarny V-640 rodzimej produkcji, niegdyś duma i sława naszej elektroniki. Wielofunkcyjne mierniki cyfrowe – multimetry, bo taka nazwa się utarła, można nabyć w cenie od kilkunastu złotych do kilkuset, a nawet jeszcze drożej. Cena jest często decydującym czynnikiem zakupu.

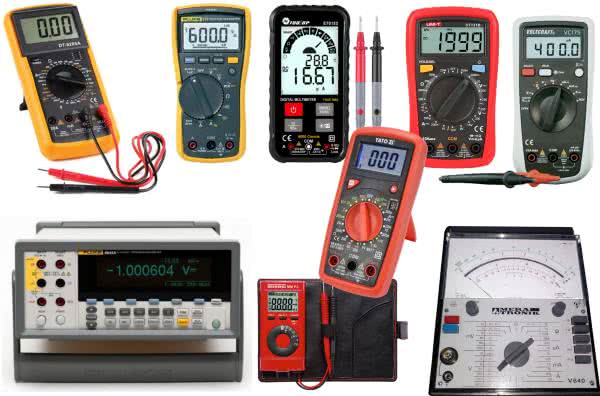

Fotografia 22. Multimetry przeznaczone do różnych zastosowań

Profesjonaliści będą oczywiście szczegółowo analizować parametry takie jak dokładność, funkcje pomiarowe, zakresy itp. Funkcje dodatkowe, takie jak pamięć pomiarów, uśrednianie, wyznaczanie minimum i maksimum serii pomiarów, ręczne przełączanie zakresów są w praktyce tak rzadko używane, że właściciele po jakimś czasie nawet o nich zapominają. Jeśli multimetr nie ma funkcji pomiaru parametrów tranzystorów czy pojemności kondensatorów, która wbrew pozorom przydaje się dość często, to należałoby pomyśleć o zakupie choćby najprostszych testerów kondensatorów i cewek oraz testerów tranzystorów. Nie mówimy tu o mostkach RLC, które są drogie, a w większości pracowni będą wykorzystywane rzadko. Na pewno serwisanci sprzętu audio tester kondensatorów powinni mieć, ba... będzie to jeden z podstawowych ich przyrządów, gdyż do rutynowych działań przy serwisie sprzętu audio należy co najmniej przegląd kondensatorów, a zwykle też ich wymiana. Testery takie powinny mierzyć nie tylko ich pojemność, ale też upływność i rezystancję szeregową kondensatów.
