Profesjonalna działalność związana z elektroniką wymaga, oprócz wyposażenia w sprzęt i narzędzia, również odpowiedniej infrastruktury, a więc pomieszczeń produkcyjnych z wymaganymi do prowadzenia działalności instalacjami, powierzchniami magazynowymi, biurowymi itp. Do zgromadzenia wszystkich środków wymagany jest bardzo solidny biznesplan, dysponowanie funduszami i oczywiście czas. Nie będziemy analizować wszystkich zagadnień, ale skupimy na tych bezpośrednio związanych z elektroniką.

Spis treści

12. Uchwyt „trzecia ręka”

Zapewne każdy praktykujący elektronik znalazł się kiedyś w sytuacji, w której brakowało mu ręki do przytrzymania jakiegoś elementu podczas prac montażowych. Można sobie w takich sytuacjach radzić używając uchwytu nazywanego potocznie „trzecią ręką” (fotografia 18).

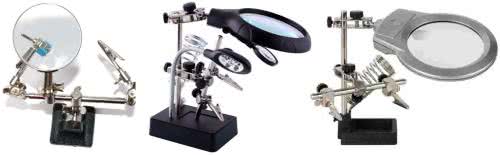

Fotografia 18. Uchwyty typu trzecia ręka

Oprócz dwóch ramion, których pozycja jest ustalana dowolnie i blokowana śrubą, użytkownik ma do dyspozycji lupę o powiększeniu ×2. Są też wersje z dwiema lupami i podświetlaniem. Druga lupa jest mniejsza i ma powiększenie ×6.

„Trzecia ręka” jest przydatna do lutowania przewodów do gniazd, wtyczek, przełączników itp.

13. Mikroskop cyfrowy USB

Jedną z operacji wykonywanych po zakończeniu montażu PCB jest wzrokowa kontrola jakości. Ocenę jakości lutów wykonują często również serwisanci, gdyż tzw. zimne luty są typową przyczyną nieprawidłowego działania urządzenia. Miejsca szczególnie „podejrzane” muszą być oglądane w dużym powiększeniu. Nie zawsze lupa ×6 jest wystarczająca, płytkę trzeba wziąć pod mikroskop. Możliwości jest bardzo dużo. Oferta na mikroskopy cyfrowe jest tak obszerna, że może być problem z wyborem najlepszej. Obejmuje urządzenia od bardzo prostych, przeznaczonych dla amatorów, małych pracowni i serwisów w cenie kilkudziesięciu złotych do bardzo profesjonalnych mikroskopów produkcyjnych, który cena sięga kilkudziesięciu tysięcy złotych. Wydaje się, że zajmując się montażem SMD prędzej czy później każdy stanie przed koniecznością zakupu takiego urządzenia. Najprostsze mikroskopy USB w cenie do 100 zł zapewniają powiększenie do 500 razy (fotografia 19).

Fotografia 19. Mikroskopy cyfrowe

Obraz jest wyświetlany na monitorze komputera. Mały statyw pozwala stabilnie ustawić mikroskop nad obserwowaną powierzchnią, co przy takich powiększeniach jest niezbędne. W pracach serwisowych u klienta można również rozpatrzyć zakup mikroskopu ręcznego o powiększeniu rzędu 50 razy. Inną alternatywą jest przystawka mikroskopowa do smartfonów.

14. Inne drobne elementy wyposażenia pracowni

Okazuje się, że w codziennej pracy elektronik, czy to konstruktor czy serwisant, korzysta z wielu bardzo różnych większych lub mniejszych narzędzi, których nawet nie sposób wymienić.

Zwykle są one gromadzone na przestrzeni lat i czasami sami właściciele zastanawiają się, jak oni to wszystko upychają w swojej pracowni. Może więc dziwić, że w całym bałaganie, który ich otacza doskonale orientują się, gdzie co leży. Bez dokładniejszego zagłębianie się w szczegóły wymienimy przynajmniej część tych akcesoriów, które są przydatne w codziennej pracy.

Są to: kable połączeniowe i pomiarowe zakończone różnego rodzaju wtykami i chwytakami, kabelki do połączeń na płytkach stykowych ze wszystkimi kombinacjami zakończeń (męsko-męskie, żeńsko-żeńskie, męsko-żeńskie), pistolet do kleju na gorąco, laminat jedno- i dwustronny do szybkiego wykonywania własnych PCB wraz z niezbędnymi do tego odczynnikami i kuwetami, komplet wkrętaków i kluczy zwykłych i imbusowych różnych rozmiarów. Wygodne w użyciu są tzw. bity, czyli końcówki nasadzane na uniwersalne uchwyty, którymi po szybkiej wymianie można wkręcać lub wykręcać różne śruby i nakrętki. Komplet wkrętaków precyzyjnych, w tym ceramicznych do strojenia filtrów z rdzeniem ferrytowym, zestaw nożyków z uniwersalną rękojeścią, szafki, półki i różnego rodzaju organizery pozwalające na uporządkowane magazynowanie wielu różnych, często bardzo małych elementów elektronicznych i mechanicznych, chwytaki magnetyczne przydatne podczas wydobywania wkrętów i nakrętek wpuszczanych w głębokie kanały, szczoteczki ESD o twardym włosiu służące do czyszczenia zabrudzeń na płytkach drukowanych. Użycie chwytaków magnetycznych grozi trwałemu namagnesowaniu elementów, które nie powinny być temu poddawane. Przez nieostrożność można na przykład namagnesować pęsetę lub wkrętak. Jedynym rozwiązaniem problemu jest więc magnetyzer/demagnetyzer. Jest to bardzo proste i tanie narzędzie, nie powinno go więc zabraknąć w warsztacie elektronika.

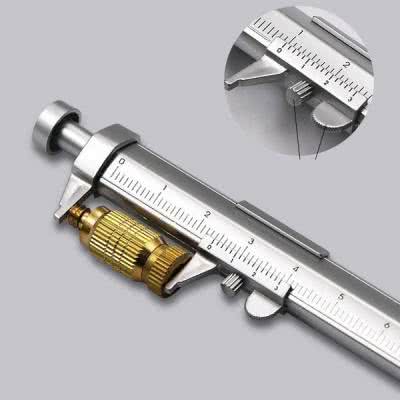

Fotografia 20. Suwmiarka zabudowana w długopisie

Kolejne elementy wyposażenia to plastikowe i metalowe otwieraki do obudów przydatne w pracach serwisowych. Służą one do podważania wieczka obudowy urządzenia elektronicznego podczas jej otwierania bez groźby zarysowania. Narzędzia do wymiarowania: linijki, kątomierze, suwmiarki. Ciekawym gadżetem przydatnym szczególnie w pracach serwisowych może być suwmiarka w długopisie, którą można mierzyć wymiary przedmiotów do ok. 10 cm (fotografia 20). Dokładność takiego pomiaru jest wprawdzie dość ograniczona, ale w wielu przypadkach wystarczająca. Przydatnym usprawnieniem prac serwisowych, szczególnie tam, gdzie trzeba sięgać ręką do trudno dostępnych, zaciemnionych miejsc jest bezpalcowa, wodoodporna i antypoślizgowa rękawiczka z latarką LED. Przy bezpośrednim kontakcie z elementami CMOS ochronę przed ładunkiem elektrostatycznym mogą zapewnić rękawiczki antystatyczne.

Ochronę przed bezpośrednim kontaktem z elementem zapewnia także chwytak podciśnieniowy, za pomocą którego łatwo można nałożyć np. montowany element na pola lutownicze.

Ręczna wiertarka z kompletem wierteł i frezów, za pomocą której można wiercić otwory w PCB, rozwiercać otwory w serwisowanych urządzeniach, wyrównywać technologiczne nierówności na krawędziach ciętego laminatu. Do takich wiertarek można zakładać bawełniane i kaszmirowe końcówki do polerowania, a także szczotki druciane do usuwania zasklepionych zabrudzeń. Podczas prac z takimi narzędziami jak wiertarki lub szlifierki warto zadbać o własne bezpieczeństwo zawsze zakładając okulary ochronne. Jeśli w pracowni są często wykonywane we własnym zakresie obwody drukowane, w wyposażeniu powinna się znaleźć gilotyna do cięcia laminatu.

Trudno sobie wyobrazić, aby serwisanci wykonujący naprawy zasilaczy, wzmacniaczy mocy, płyt komputerowych itp. nie korzystali z past termoprzewodzących i klejów przewodzących.

Do nakładania ich na powierzchnie pod elementy mocy służą opakowania fabryczne lub dozowniki i strzykawki z igłami dozującymi. Serwisantom sprzętu informatycznego z pewnością przyda się tester portu USB. Za jego pomocą można bez dodatkowego oprzyrządowania mierzyć napięcie i prąd pobierany z portu USB np. przez ładowarki do telefonów.
