Profesjonalna działalność związana z elektroniką wymaga, oprócz wyposażenia w sprzęt i narzędzia, również odpowiedniej infrastruktury, a więc pomieszczeń produkcyjnych z wymaganymi do prowadzenia działalności instalacjami, powierzchniami magazynowymi, biurowymi itp. Do zgromadzenia wszystkich środków wymagany jest bardzo solidny biznesplan, dysponowanie funduszami i oczywiście czas. Nie będziemy analizować wszystkich zagadnień, ale skupimy na tych bezpośrednio związanych z elektroniką.

Spis treści

8. Pęseta

Narzędzie, bez którego lutowanie elementów jest praktycznie niemożliwe. O ile jako tako można sobie bez niej poradzić przy lutowaniu elementów przewlekanych, o tyle ręczny montaż elementów SMD jest bez pęsety niewykonalny. Pęseta powinna dobrze leżeć w ręku, mieć optymalną sprężystość i wielkość. Pęsety metalowe mają dość istotną wadę – magnesują się dość znacznie. Praca z takim narzędziem staje się bardzo uciążliwa, więc albo trzeba ją okresowo demagnetyzować, albo zaopatrzyć się w pęsetę z niemagnetyczną końcówką.

Fotografia 14. Pęsety do lutowania precyzyjnego

Równie ważną cechą pęset jest ich antystatyczność. Niektóre czynności wymagają używania pęset z ostrymi zakończeniami, do innych zaś lepsze są pęsety z płaskimi końcówkami. Spotykane są również pęsety ze specjalnie wyprofilowanymi końcówkami do lutowania elementów SMD, takich jak rezystory czy kondensatory (fotografia 14).

9. Szczypce boczne

Potocznie nazywane również obcinaczkami, gdyż takie jest właśnie ich przeznaczenie (fotografia 15). Służą do obcinania przewodów połączeniowych i końcówek elementów przewlekanych montowanych na płytkach obwodów drukowanych. Grubość ciętych drutów zależy od wielkości i materiału, z którego szczypce są wykonane.

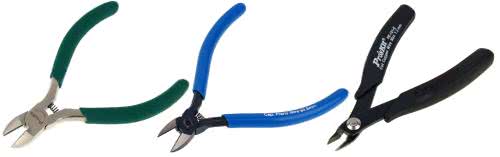

Fotografia 15. Precyzyjne szczypce boczne

Najczęściej jest to stal wysokowęglowa o dużej twardości. Szczypce boczne nadają się do cięcia pojedynczych drutów, jak i przewodów skręcanych (linek). Szczypcami przedstawionymi na fotografii 15 można na przykład ciąż drut miedziany o średnicy do 1,3 mm. Większość tych narzędzi ma antypoślizgową i antystatyczną ochronę rękojeści.

10. Szczypce płaskie

Jest to kolejne narzędzie warsztatowe należące do obowiązkowego wyposażenia (fotografia 16). Występują w wielu różnych odmianach.

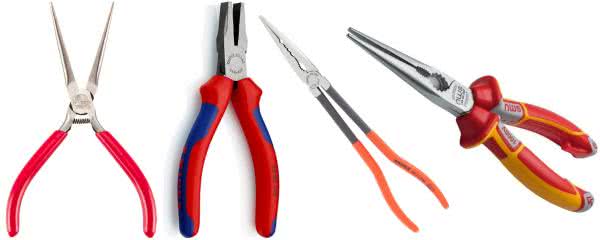

Fotografia 16. Szczypce płaskie o różnych zastosowaniach

Mają krótkie lub wydłużone końcówki, są mniej lub bardziej masywne. Szczypce płaskie są używane w różnych pracach mechanicznych związanych z konstruowaniem urządzeń elektronicznych. Z doświadczeń praktycznych wynika, że w warsztacie warto mieć kilka odmian tych szczypiec z tzw. kombinerkami włącznie.

11. Uchwyt do laminatu

Są takie czynności montażowe, dla których wygodnie jest ustawiać płytkę pod dowolnym kątem, a nawet obracać ją wokół własnej osi, zapewniając jednocześnie należytą stabilność. Problem można rozwiązać za pomocą uchwytu do płytek drukowanych. Ma on rozsuwane ramiona, które dostosowuje się do rozmiarów płytki.

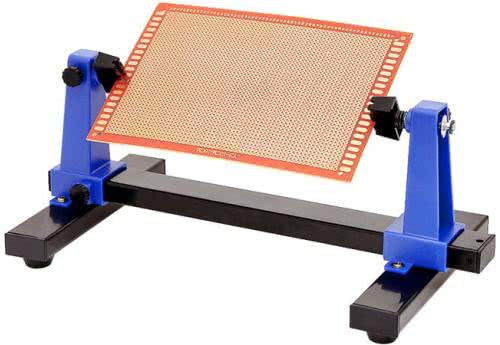

Fotografia 17. Uchwyt do laminatu

Podstawa jest dość ciężka, co korzystnie wpływa na utrzymywanie stabilności poprawianej dodatkowo gumowymi, antypoślizgowymi podnóżkami (fotografia 17).
