Profesjonalna działalność związana z elektroniką wymaga, oprócz wyposażenia w sprzęt i narzędzia, również odpowiedniej infrastruktury, a więc pomieszczeń produkcyjnych z wymaganymi do prowadzenia działalności instalacjami, powierzchniami magazynowymi, biurowymi itp. Do zgromadzenia wszystkich środków wymagany jest bardzo solidny biznesplan, dysponowanie funduszami i oczywiście czas. Nie będziemy analizować wszystkich zagadnień, ale skupimy na tych bezpośrednio związanych z elektroniką.

Spis treści

Stanowisko montażowe/serwisowe

Mamy już gdzie i na czym pracować, teraz musimy wybrać czym. Zastanówmy się, jakie czynności wykonuje elektronik na swoim stanowisku pracy? Pomijamy ewentualną pracę twórczą. Do tego wystarczy jakiś komputer z odpowiednim oprogramowaniem, ale ten – można zaryzykować takie twierdzenie – znajduje się już na każdym stanowisku, od technika do prezesa firmy.

Często nawet nie zdajemy sobie sprawy z tego, ile drobnych akcesoriów elektronik używa w codziennej pracy. Z pewnością nie wymienimy tu ich wszystkich. Postaramy się usystematyzować je według kolejności używania na stanowisku podczas całego cyklu wykonania kompletnego urządzenia elektronicznego.

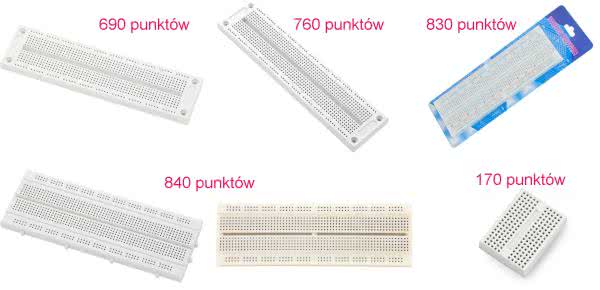

Fotografia 4. Płytki stykowe do szybkiego łączenia elementów elektronicznych

Zaczynamy od etapu projektu. Była już mowa o tym, że konstruktor nie zawsze jest pewny działania jakiegoś fragmentu projektowanego układu elektronicznego. Oprócz czysto programowych metod weryfikacji z zastosowaniem na przykład popularnego, a przy tym darmowego symulatora LTspice niezbędnym narzędziem będzie płytka stykowa (breadboard) – fotografia 4. Płytki te umożliwiają szybki montaż testowanych układów elektronicznych bez użycia lutownicy. Połączenia mogą być wykonywane za pomocą fabrycznych zestawów drucików o różnej długości, ale można też robić je własnymi drucikami. Istnieje wiele wariantów płytek o różnej liczbie punktów połączeniowych, z szynami zasilającymi lub bez. Płytki mogą być łączone w większe zestawy, do czego służą zaczepy i pasujące do nich wpusty rozmieszczone na bocznych ściankach.

Inna metoda montażu układów prototypowych wymaga połączeń lutowanych, do czego są stosowane płytki prototypowe. Zaletą ich jest jednak to, że w odróżnieniu od układów „na pająku” mogą być traktowane jako w pełni sprawne moduły, które można montować w urządzeniach. Unika się w ten sposób dość złożonego, kosztownego i wymagającego czasu procesu opracowania i wykonania obwodów drukowanych. Oferta płytek prototypowych jest bardzo szeroka. Występują one z różnorodnymi układami punktów i ścieżek połączeniowych.

Fotografia 5. Płytki prototypowe (uniwersalne) dostępne są w wielu odmianach

Są przeznaczone do montażu elementów przewlekanych oraz SMD. Przykłady pokazano na fotografii 5. Do połączeń najlepiej nadaje się przewód drutowy w izolacji teflonowej o średnicy 0,24 mm, tzw. kynar. Występuje on w różnych kolorach, co może ułatwić montaż bardziej złożonych układów. Niestety, przewód ten nie jest tani, ale w zasadzie nie ma on żadnej konkurencji.

Połączenia na płytkach uniwersalnych są lutowane. W skład zestawu zapewniającego względnie dobry komfort pracy wchodzą:

1. Lutownica

W zasadzie mówimy o stacji lutowniczej (fotografia 6), czyli zestawie składającym się z precyzyjnego sterownika, lutownicy i podstawki. Sterowniki są to obecnie najczęściej urządzenia zapewniające cyfrową regulację i stabilizację temperatury grota lutownicy, mogące pracować z kilkoma (zwykle 3) zaprogramowanymi temperaturami, wykrywające bezczynność lutownicy powodującą przejście do trybu spoczynkowego z obniżoną mocą i temperaturą grota. Takie działanie powoduje zauważalne wydłużenie jego żywotności. Programy są często zabezpieczane hasłem uniemożliwiającym nieautoryzowaną zmianę parametrów lutowania.

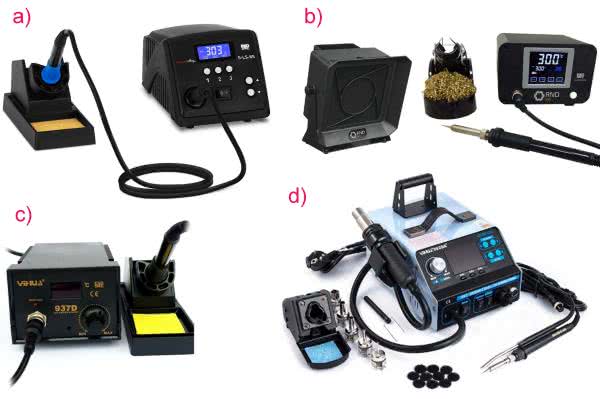

Fotografia 6. Lutownice różnych producentów

Podstawka, oprócz samego uchwytu dla lutownicy, stanowi całość wraz z pojemnikiem dla czyścika grota. Są do tego celu stosowane specjalne gąbki odporne na temperaturę lub wiórki mosiężne. Producenci grotów zalecają stosowanie czyścików wiórkowych nie gąbek, gdyż grot lutownicy w kontakcie ze zwilżoną gąbką doznaje szoku termicznego skracającego jego żywotność. Warto pamiętać, aby lutownica pozostawiana na dłuższy czas bezczynności miała grot zwilżony cyną.

W pomieszczeniach przystosowanych do profesjonalnych prac związanych z lutowaniem najczęściej znajduje się instalacja wyciągowa, zapewniająca usuwanie szkodliwych wyziewów powstających podczas lutowania. Amatorzy, takiej instalacji raczej nie posiadają, zwykle nie ma jej też w pomieszczeniach serwisowych. Samo otwieranie okien nie jest wystarczające i nie zawsze możliwe, warto więc zainwestować w pochłaniacz oparów z wymiennym filtrem węglowym (fotografia 6b).
