Profesjonalna działalność związana z elektroniką wymaga, oprócz wyposażenia w sprzęt i narzędzia, również odpowiedniej infrastruktury, a więc pomieszczeń produkcyjnych z wymaganymi do prowadzenia działalności instalacjami, powierzchniami magazynowymi, biurowymi itp. Do zgromadzenia wszystkich środków wymagany jest bardzo solidny biznesplan, dysponowanie funduszami i oczywiście czas. Nie będziemy analizować wszystkich zagadnień, ale skupimy na tych bezpośrednio związanych z elektroniką.

Spis treści

W artykule dokonamy próby skompletowania minimalnego wyposażenia pracowni, w której prowadzone są czynności związane z produkcją lub serwisowaniem sprzętu elektronicznego. Nie ograniczymy się jednak wyłącznie do działalności profesjonalnej. Duża część podanych informacji będzie dotyczyła również elektroników-amatorów, którzy często na tyle intensywnie poddają się swojemu hobby, że muszą zadbać o kompleksowe wyposażenie swoich stanowisk. Temat jest bardzo szeroki i na tyle zależny od indywidualnych uwarunkowań, że nie da się zaprezentować jednolitej, uniwersalnej porady dla wszystkich.

Czasami własne przyzwyczajenia i nawyki są tak silne, że trudno się ich pozbyć, a co najmniej je zmienić. Z pewnością wielu Czytelników złapało się kiedyś na tym, że nie potrafiło wykonać nawet względnie prostej czynności z użyciem nie swojego narzędzia. Ot, choćby ręczne lutowanie elementów SMD, którego nie można wykonać bez pęsety. Ale pęseta może być różnej wielkości, może mieć prostą lub zakrzywioną końcówkę, która w dodatku może być spłaszczona lub wyostrzona. Każda pęseta będzie miała swoją sprężystość. Jednym będzie ona odpowiadała, innym nie. Jak widać, z pozoru proste narzędzie, a problemów co nie miara. Rozpoczynamy więc próbę zorganizowania i wyposażenia stanowiska pracy elektronika - konstruktora, praktyka.

Stanowisko pracy

Pomijamy pomieszczenie, ponieważ jest to zagadnienie wykraczające poza tematykę artykułu. Warto natomiast napisać kilka słów o umeblowaniu. Skoncentrujemy się przy tym na wyposażeniu profesjonalisty, amator będzie musiał zwykle zadowolić się tym, na co może sobie pozwolić w warunkach domowych.

Przygotowując stanowiska pracy w pracowni elektronicznej należy wziąć pod uwagę różnorodność wykonywanych tu czynności. Większość zadań projektanta ogranicza się do pracy koncepcyjnej, do której wystarczy biurko lub prosty stół, na którym można postawić komputer i dobry monitor. Warto rozważyć miejsce dla dwóch monitorów, gdyż profesjonalne programy często umożliwiają taką pracę, co zdecydowanie zwiększa jej komfort. Konstruktor nie zawsze jednak jest pewny rozwiązań układowych, które zamierza zastosować w swoich projektach, musi więc mieć możliwość eksperymentowania. Jeśli nie będzie to wymagało rozbudowanego oprzyrządowania, powierzchnia biurka lub stołu na którym pracuje codziennie (rysunek 1a, b) może okazać się wystarczająca. Jeśli jednak do prób będzie wymagane bardziej złożone oprzyrządowanie, konieczne będzie zagwarantowanie odpowiedniej ilości miejsca.

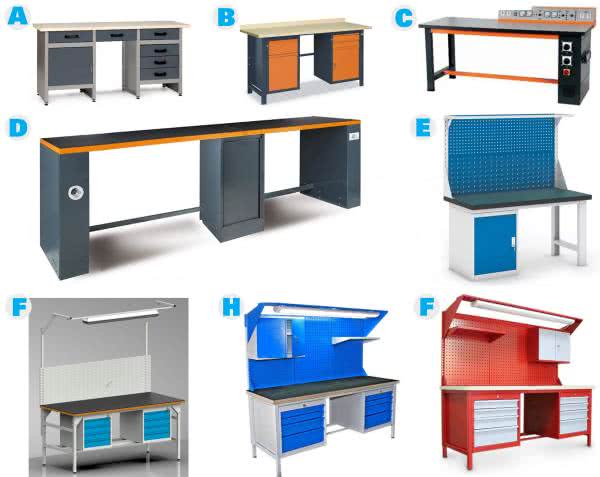

Fotografia 1. Różne typy biurek i stanowisk do pracy z elektroniką

Dobrym rozwiązaniem do takich celów są stoły z wbudowanymi np. w podporach, gniazdami sieci 230 V, a nawet 3-fazowej (rysunek 1c, d), często również z zainstalowanymi autotransformatorami umieszczanymi w zamykanych na klucz komorach.

Jeszcze lepszym, wygodniejszym rozwiązaniem jest umiejscowienie gniazd na blacie stołu (rysunek 1c). Przy okazji można zadbać o instalację wbudowanych zasilaczy najlepiej o regulowanych napięciach, a przynajmniej o kilku napięciach standardowych. Łatwy staje się przy tym dostęp do gniazda uziemienia, co przy pracy z elementami wrażliwymi na pole elektrostatyczne jest niezwykle ważne. Stosowanymi środkami zabezpieczającymi przed ich uszkodzeniem są bransolety uziemiające oraz maty i dywaniki antystatyczne (fotografia 2).

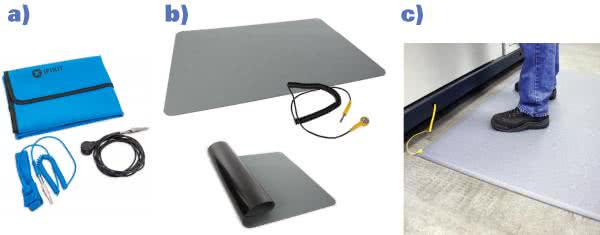

Fotografia 2. Akcesoria do ochrony ESD

Wszystkie te elementy powinny być uziemiane, dzięki czemu minimalizowane jest prawdopodobieństwo doprowadzenia niszczącego ładunku elektrostatycznego do elementów elektronicznych.

Stoły dla pracowników wykonujących precyzyjne czynności montażowe powinny dodatkowo zapewniać wymagane normami oświetlenie. Występują w nich cztery kategorie prac: prace montażowe zgrubne (natężenie oświetlenia 200 lx), prace montażowe średnie (300 lx), prace montażowe dokładne (500 lx) i prace montażowe precyzyjne (750 lx). Stanowisko do ręcznego montażu SMD, a takie czynności wykonują zarówno pracownicy produkcji, jak i serwisanci, należy zakwalifikować do montażu precyzyjnego. A jeśli już mówimy o precyzji, to z pewnością mamy na myśli elementy o bardzo małych rozmiarach.

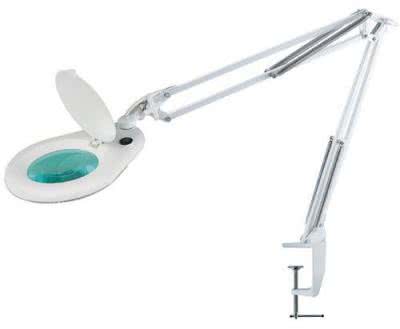

Fotografia 3. Lupa z podświetleniem

Współczesne elementy przeznaczone do montażu powierzchniowego, nawet te najprostsze, jak oporniki, kondensatory, tranzystory, są na tyle małe, że nawet osoby o bardzo dobrym wzroku muszą wspomagać się w pracy jakimiś przyrządami optycznymi. Można zatem uznać, że obowiązkowym elementem wyposażenia ich stanowiska pracy będzie lupa, najlepiej osadzona w obudowie zapewniającej jednocześnie podświetlenie. Najczęściej będą to lupy o zdolności zbierającej 5 dioptrii, z podświetleniem ledowym o mocy 60...80 W. Taka lupa ma w górnej części odchylaną pokrywę (fotografia 3), która po zamknięciu zamienia ją w lampę biurkową. Można wówczas użyć ją do lokalnego podświetlania stanowiska pracy. Lupa jest przykręcana do blatu stołu, a łamane, obrotowe ramię umożliwia umieszczenie lupy niemal nad dowolnym punktem na stole, oczywiście znajdującym się w zasięgu.

Stanowiska produkcyjne i serwisowe, na których wykonywane są pomiary wymagają ustawienia wielu przyrządów i aparatury pomocniczej. Ich konfiguracja może przy tym ulegać częstym modyfikacjom w zależności od etapu prac. Większość oferowanych stołów warsztatowych (np. rysunek 1 e...f) ma budowę modułową, co pozwala bardzo elastycznie konfigurować stanowisko pracy. W ten sposób dobieramy niezbędną liczbę kontenerów, w których są umieszczane szuflady o indywidualnie wybieranych wymiarach. Perforowana ścianka służy do niemal dowolnego mocowania na niej dodatkowych elementów wyposażenia. Oprócz półek elektronicy z pewnością będą umieszczać na niej uchwyty do licznych kabli zasilających i pomiarowych.
