Moduł wzmacniacza mocy z LM3886

Moduł wzmacniacza mocy z LM3886
Pobierz PDF Download icon
Moduł monofonicznej końcówki mocy, opartej na aplikacji układu LM3886. Cieszy się on bardzo dużą popularnością oraz niezłą opinią nawet wśród audiofilów, którzy są "przesadnie uczuleni na wszystko, co scalone".

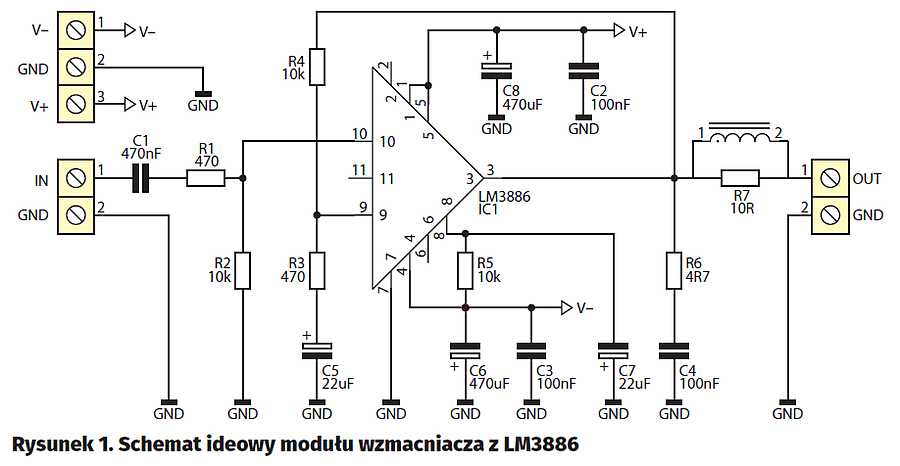

Schemat aplikacyjny układu LM3886 pokazano na rysunku 1. Układ scalony LM3886 wykonano w oparciu na tranzystorach bipolarnych. Wyposażono go w obwody chroniące przed uszkodzeniem na skutek przegrzania, przeciążenia, a także w bardzo przydatny obwód wyciszania trzasków przy włączaniu i wyłączaniu napięcia zasilającego. Czas opóźnienia jest określony przez stałą czasową RC obwodu dołączonego do nóżki 8 i może być dobierany według potrzeb.

Wzmacniacz jest zasilany napięciem symetrycznym, dzięki czemu nie ma potrzeby stosowania kondensatorów separujących na wyjściu. Głośnik jest dołączony do wyjścia wzmacniacza przez dławik o indukcyjności około 0,7 mH. Dławik tworzy kilka zwojów drutu nawiniętych na rezystorze – w praktyce jest to około 7 zwojów DNE 0,8…1 mm na rezystorze o średnicy 6…8 mm. Dławik na wyjściu wzmacniacza (równolegle z rezystorem tłumiącym 10 V) jest stosowany w celu zabezpieczenia wzmacniacza przed pojemnościowym charakterem kabla oraz zwrotnic głośnikowych. Jeżeli kolumna głośnikowa nie ma wbudowanych filtrów indukcyjnych, można zaryzykować i pominąć cewkę, stosując jedynie rezystor.

Do poprawnej pracy wzmacniacza jest wymagany zasilacz symetryczny o odpowiedniej wydajności prądowej. Należy mieć na uwadze, że próba zasilania ze źródła o mniejszej wydajności nie tylko nie pozwoli na uzyskanie pełnej mocy wzmacniacza, ale spowoduje zakłócenia jego pracy. Uzyskane parametry, zwłaszcza moc wyjściowa, będą zależały również od napięcia zasilającego. Przy ±42 V i kolumnach głośnikowych 8 V można uzyskać moc wyjściową rzędu 90 W. Przy zasilaniu napięciem ±28 V i obciążeniu 4 V będzie to około 68 W, przy ±28 V i 8 V – 38 W, przy ±35 V i 8 V – około 50 W.

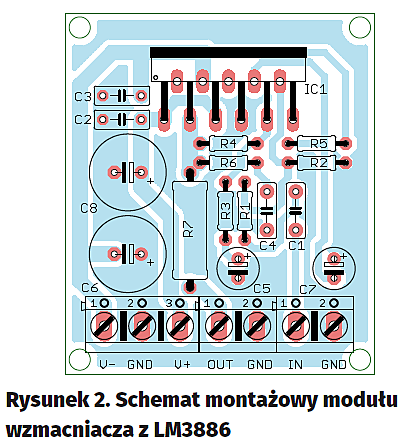

Schemat montażowy modułu z LM3886 pokazano na rysunku 2. Montaż jest typowy i nie powinien sprawić kłopotów. Należy pamiętać o dobraniu odpowiedniego radiatora oraz przykręceniu do niego układu LM3886 po uprzednim odizolowaniu podkładką silikonową. Jeżeli z czasem okazałoby się, że wzmacniacz po dłuższym czasie ciągłej pracy wyłącza się, należy zmienić radiator na większy lub zapewnić jego lepsze chłodzenie.

EB

Artykuł ukazał się w
Elektronika Praktyczna
wrzesień 2016
