Sygnalizator do kubka

Sygnalizator do kubka
Pobierz PDF Download icon
Czy zastanawiałeś się kiedyś, jak to jest być niewidomym? Spróbuj zamknąć oczy i wykonać czynność, która na co dzień jest czymś naturalnym i prostym ? spróbuj zaparzyć sobie herbatę i nie poparzyć przy tym rąk. Przy zamkniętych oczach prosta czynność nagle staje się ogromnym wyzwaniem. Proponowany sygnalizator reaguje alarmem na pojawienie się cieczy pomiędzy dwiema elektrodami i w ten sposób ostrzega przed przelaniem płynu. Dzięki temu osoba niewidoma wie, kiedy przestać nalewać wodę.

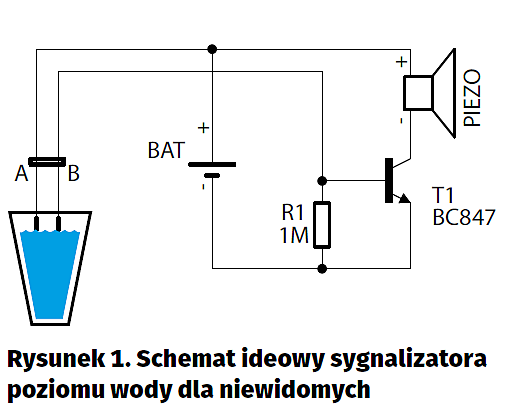

Schemat ideowy sygnalizatora pokazano na rysunku 1. Działanie urządzenia polega na wykryciu zmniejszenia się rezystancji pomiędzy elektrodami „A” i „B”, w wyniku pojawienia się pomiędzy nimi cieczy przewodzącej wodę. W trybie spoczynkowym na bazie tranzystora T1 jest wymuszany poziom niski, co powoduje, że tranzystor ten nie przewodzi. Pojawienie się wody pomiędzy elektrodami A i B powoduje wysterowanie bazy tranzystora i w efekcie zadziałanie brzęczyka.

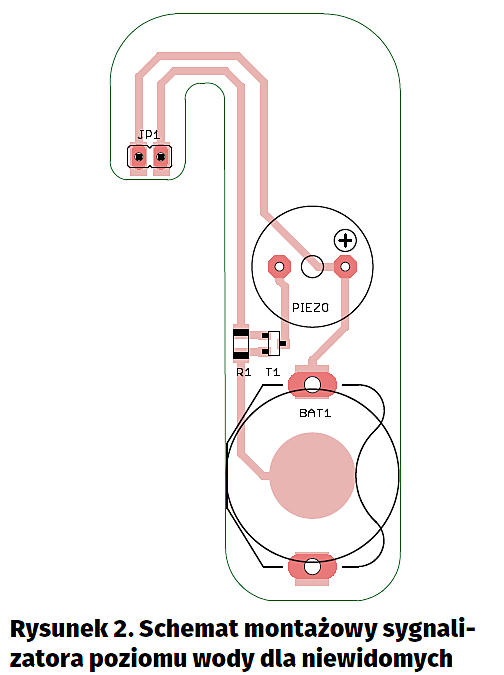

Cały układ jest zasilany z niewielkiej baterii typu CR2032. Pobór prądu w stanie spoczynku nie przekracza 1 mA, natomiast w czasie sygnalizacji wynosi około 10 mA. Układ zmontowano na płytce, której schemat montażowy pokazano na rysunku 2. Jej kształt umożliwia łatwe zamocowanie gotowego sygnalizatora na krawędzi kubka lub dowolnego, innego naczynia. Ze względu na bezpośredni kontakt z żywnością w roli elektrod warto użyć popularnych, złoconych szpilek goldpin.

EB

Artykuł ukazał się w
Elektronika Praktyczna
grudzień 2016
