- Maksymalny prąd obciążenia: 5 A.
- Maksymalne napięcie wejściowe: 35 V.
- Maksymalne napięcie wyjściowe: 32 V.
- Minimalna różnica napięcia pomiędzy wejściem a wyjściem: 3 V.
- Maksymalna moc strat: 75 W (z odpowiednim radiatorem).
- Dokładność stabilizacji napięcia: 0,1%.
- Zakres temperatury pracy: –20…+75°C.

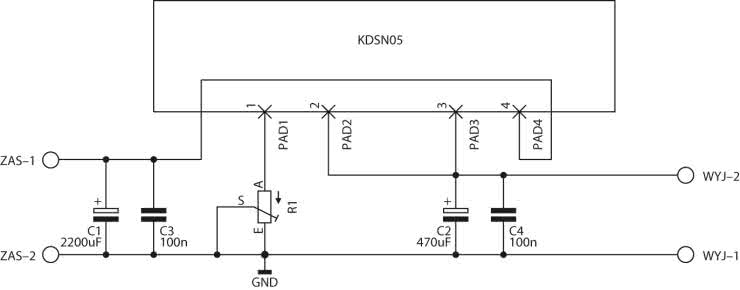

Moduł zasilacza (rysunek 1) jest złożony z bardzo małej liczby elementów, to znaczy: układu scalonego, 4 kondensatorów, 2 złączy ARK2 oraz potencjometru. Jego głównym elementem jest scalony stabilizator napięcia KDSN05, który ma wbudowane zabezpieczenia przed zwarciem i przeciążeniem, termiczne, a także ograniczenie maksymalnej mocy start.

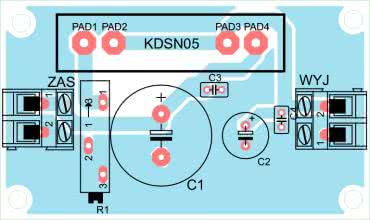

Schemat montażowy zasilacza pokazano na rysunku 2. Jego montaż jest łatwy i nie przysporzy problemu nawet początkującym. Układ stabilizatora ma nieizolowaną obudowę, więc czasami może wymagać podkładek izolacyjnych. Oprócz tego konieczne jest zastosowanie radiatora odpowiedniego do wydzielanej mocy start. Powierzchnię styku układu z radiatorem należy pokryć cienką warstwą pasty termoprzewodzącej. Układ pozwala na regulowanie napięcia wyjściowego w zakresie 1,2…32 V.
Adrian Wypenda
- R1: 4,7 kΩ (pot. precyzyjny)
- C1: 2200 µF/50 V (elektrolit.)
- C2: 470 µF/50 V (elektrolit.)
- C3, C4: 100 nF
- U1: KDSN05
- WE, WY: złącze ARK2
