Przekładniki prądowe
Przekładnik prądowy również jest rodzajem transformatora, w którym prąd uzwojenia wtórnego jest proporcjonalny do prądu płynącego w uzwojeniu pierwotnym, przy czym oba te prądy nie są przesunięte w fazie. Konstrukcja przekładnika prądowego umożliwia jego pracę na granicy zwarcia. Układ pomiarowy musi mieć bardzo małą impedancję wejściową.

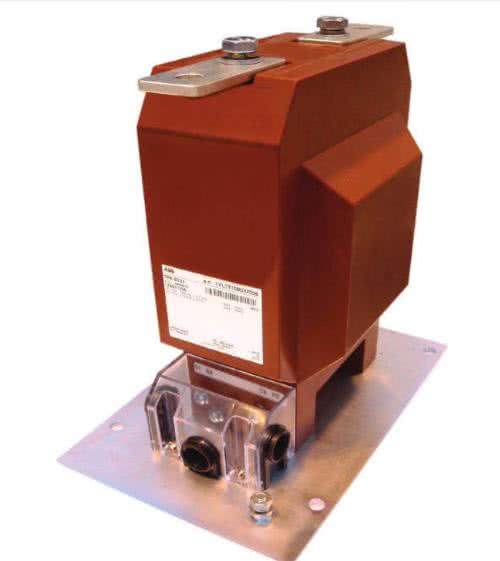

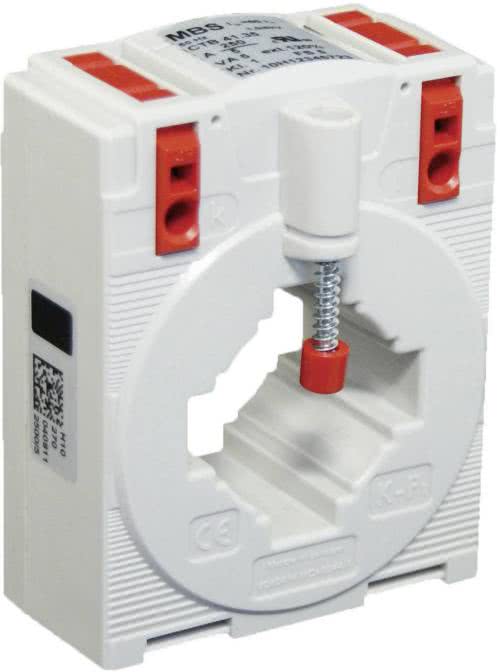

Przykładowy przekładnik prądowy został pokazany na fotografii 2. Do zacisków śrubowych jest podłączany obwód wysokoprądowy. Ponieważ obwód pomiarowy przekładnika ma potencjał wysokiego napięcia, musi być zastosowana odpowiednia izolacja, podobnie jak w przypadku przekładnika napięciowego. Użycie takiego przekładnika prądowego wymaga przecięcia mierzonego obwodu. Dostępne są przekładniki o takiej konstrukcji, że zakłada się je bezpośrednio na przewód z prądem (kable lub szynę) bez konieczności rozcinania obwodu. Przykładowy przekładnik został pokazany na fotografii 3.
Przekładniki prądowe mają kilka podstawowych parametrów:
- znamionowy prąd pierwotny na przykład 100 A, 300 A, 600 A,
- znamionowy prąd wtórny 1 A lub 5 A,
- przekładnia,
- moc przekładnika,
- dopuszczalne napięcie robocze,
- klasa dokładności,
- maksymalny prąd dynamiczny.
Przyjmuje się, że prąd w uzwojeniu wtórnym ma zakres pomiarowy 5 A lub 1 A. Warto wspomnieć także o maksymalnym prądzie dynamicznym.
W obwodach energetycznych trzeba się spodziewać krótkotrwałych prądów zwarciowych osiągających wartości równe wielokrotności zakresu pomiarowego. Przy takich prądach mogą się pojawić silne zjawiska elektrodynamiczne i cieplne. Przekładnik musi mieć konstrukcję, która jest w stanie wytrzymać działanie tych zjawisk przez określony czas. Maksymalny prąd dynamiczny może wynosić, np. 150-krotną wartość znamionowego prądu pierwotnego.
Przekładniki prądowe muszą być eksploatowane przez wykwalifikowany personel. Jeżeli przy przepływie prądu pierwotnego zostanie rozwarty obwód wtórny, to na jego zaciskach może się pojawić wysokie napięcie niebezpieczne dla życia i zdrowia. Przekładniki powinno się łączyć z obwodami pomiarowymi przez specjalne złącze umożliwiające zwarcie obwodu wtórnego na czas wykonywania czynności serwisowych w obwodach pomiarowych.
