Medycyna jest tą dyscypliną nauki, która nierozerwalnie kojarzy się ze specjalistycznym instrumentarium. Bez wspomagania przyrządami, jakie by one nie były, nie byłoby możliwe wykonanie nawet najprostszych zabiegów i operacji medycznych. Zanim pojawiła się elektronika radzono sobie różnymi, mniej lub bardziej wymyślnymi instrumentami mechanicznymi. O ile ułatwiały one pracę lekarzom, to nie przyczyniały się do rozwoju medycyny jako nauki. Stało się to możliwe dopiero po wprowadzeniu elektroniki.

Spis treści

Elektronika paramedyczna u każdego

Jak już było wspomniane, duża część opisanych wyżej pomiarów jest możliwa do wykonania bez konieczności odbywania wizyty w gabinecie lekarskim. Niezwykłą popularność zdobywają w ostatnim czasie smartwatch’e i zegarki sportowe z funkcją pulsometru, za pomocą których indywidualny użytkownik może mierzyć takie parametry jak tętno. Spotykane są również zegarki z funkcją pomiaru ciśnienia krwi. Należy jednak traktować te urządzenia raczej jako wskaźniki niż wiarygodne przyrządy pomiarowe. Odczytywane z nich, powtarzające się wyniki przekraczające normy powinny natomiast stanowić pretekst do poddania się dokładniejszym badaniom.

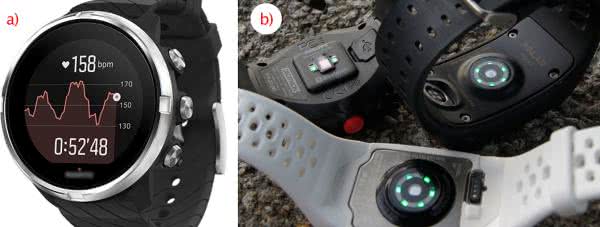

Fotografia 7. Smartwatch z pomiarem tętna: a) wyświetlacz, b) czujniki pomiaru tętna (źródło: https://bit.ly/38AZeUX)

Większość urządzeń tego typu działa na zasadzie pomiaru światła kierowanego np. na nadgarstek. Nadajnik oraz detektor jest więc umieszczany w spodniej części koperty (fotografia 7). Detektor wykrywa zmiany parametrów optycznych krwi przepływającej przez naczynia krwionośne, które wynikają z pracy serca, i na tej podstawie wyznaczany jest puls, a nawet ciśnienie krwi. Biorą pod uwagę fakt, że praca serca zależy od wysiłku, na podstawie takich pomiarów można wyciągać również wnioski dotyczące wysiłku. Smartwatch’e mają możliwość komunikowania się ze smartfonami lub komputerami, na których za pomocą zainstalowanego zwykle oprogramowania możliwe jest prowadzenie bardziej skomplikowanych analiz. Aplikacje zliczają np. wysiłek dzienny, oceniają jakość i głębokość snu, mierzą przebyty dystans itd.

Metody nadgarstkowego pomiaru tętna są stale rozwijane i udoskonalane. Nadal nie są jednak tak dokładne, jak pomiary wykonywane z użyciem pasów napiersiowych. Nie nadają się też do wszystkich zastosowań sportowych. Na przykład u osób wykonujących intensywne ruchy ręką (tenisiści) należy liczyć się ze sporymi błędami. W pasach napiersiowych stosowana jest inna metoda pomiarowa niż w smartwatch’ach. Czujnik wykrywa sygnały aktywności elektrycznej serca (EKG).
