FPGA a Open Source. Płytka prototypowa IceCore z układem Lattice ICE40

FPGA a Open Source. Płytka prototypowa IceCore z układem Lattice ICE40
Pobierz PDF Download icon

W poprzednim artykule, opublikowanym w EP9/20 (http://bit.ly/35XvZJT), poznaliśmy otwarto-źródłowe narzędzia przydatne podczas tworzenia urządzeń opartych na układach FPGA. Aby zastosować wspomniane narzędzia w praktyce podczas prototypowania będziemy potrzebowali płytki ewaluacyjnej, która pozwoli na prowadzenie własnych eksperymentów. Z uwagi na ograniczenia oraz pełne wsparcie dla otwartych narzędzi, zaczynając od syntezy, na generacji pliku bitstream kończąc, najlepszym wyborem będzie płytka na bazie układu ICE40 firmy Lattice.

Na rynku istnieje wiele rozwiązań dla rodziny układów Lattice, jednak jeśli chcemy pozostać wierni idei otwartego oprogramowania najlepszym wyborem będzie zakup urządzenia, którego dokumentacja jest dostępna na licencji Open Hardware. Jednym z takich rozwiązań jest płytka ICECore ICE40 HX, do której jest dostępna pełna dokumentacja projektowa. Można ją nabyć w cenie około 50 USD (http://bit.ly/3sHbU4h), co wydaje się stosunkowo atrakcyjną ceną, gdy nie planujemy zajmować się własnoręcznym wykonaniem płytki na podstawie dostępnej dokumentacji.

Za wyborem tego rozwiązania przemawia również fakt, iż w skład zestawu wchodzi nie tylko sam układ ICE40, ale również dodatkowy mikrokontroler STM32F730 taktowany zegarem 200 MHz, który jest połączony z FPGA za pomocą dwóch magistral SPI. Dodatkowo do dyspozycji mamy pamięć SDRAM, oraz FLASH-SPI, co umożliwia tworzenie zaawansowanych rozwiązań, jak na przykład implementacja własnych układów SOC.

Budowa płytki IceCore ICE40 HX

Zestaw uruchomieniowy ICE core jest jednym z tańszych zestawów ewaluacyjnych, którego dokumentacja dostępna jest na otwartej licencji Open Hardware. Charakteryzuje się następującymi parametrami:

  • bazuje na układzie FPGA Lattice HX4K zawierającym 4000 bloków LUT oraz 80 kb pamięci Block RAM,
  • zawiera mikrokontroler STM32F730 posiadający 256 kB pamięci RAM oraz 64 kB pamięci FLASH,
  • pamięć SDRAM 16 Mbit (2 MB) o maksymalnej częstotliwości 143 MHz,
  • pamięć FLASH 16 MBit (2 MB) o maksymalnej częstotliwości pracy 100 MHz,
  • złącze karty SD,
  • 4 diody LED oraz 2 przyciski,
  • dwa złącza micro USB, w tym jedno przeznaczone do programowania oraz konfiguracji,
  • dodatkowe cztery złącza zewnętrzne dołączone zarówno do mikrokontrolera jak i układu FPGA.

Schemat ideowy zestawu został pokazany na rysunku 1. Zasilana doprowadzane jest bezpośrednio z portu USB za pomocą złącz USB-COM lub USB-PRG. Napięcie z portu USB po odfiltrowaniu podawane jest na dwa stabilizatory impulsowe dostarczających napięć 1,2 V do zasilania rdzenia FPGA (Vcc) oraz 3,3 V do zasilania części IO FPGA oraz mikrokontrolera.

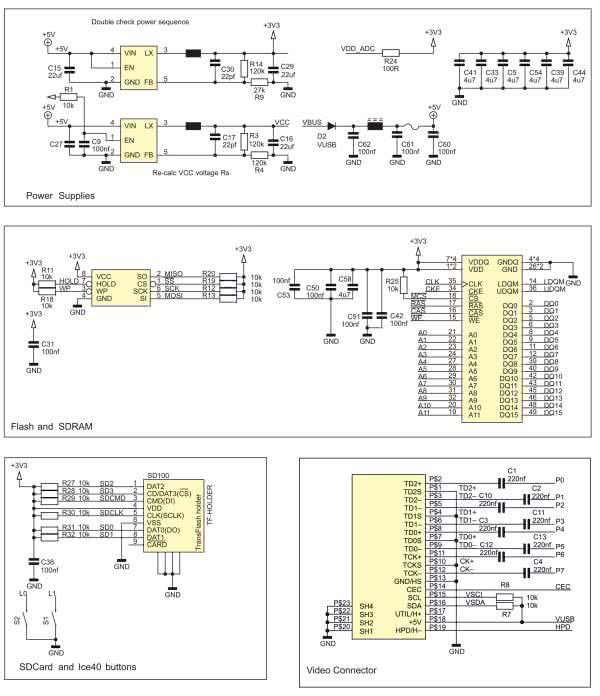

Rysunek 1. Schemat ideowy zestawu IceCore ICE40 HX
Rysunek 1. Schemat ideowy zestawu IceCore ICE40 HX - cd.
Rysunek 1. Schemat ideowy zestawu IceCore ICE40 HX - cd.

Napięcie 3,3 V po podaniu przez dodatkowy filtr RC jest również podawane do części analogowej układu IC2.

Istotną rolę w zestawie pełni mikrokontroler STM32F730 (IC2), który połączony z układem programowalnym za pomocą dwóch magistral SPI. Magistrala dołączona do linii 73...75 układu FPGA przeznaczona jest do ogólnej komunikacji pomiędzy układem FPGA i mikrokontrolerem. Natomiast magistrala dołączona do linii 63, 64, 67, 68, 70, 71, które stanowią wejście sprzętowego kontrolera SPI, pełni potrójną rolę. Jej głównym zadaniem jest konfigurowanie FPGA przez mikrokontroler (linia wyboru CS (56)), po przesłaniu pliku konfiguracyjnego z portu USB-PROG przez komputer. Drugą funkcją magistrali jest dostęp do pamięci SPI-FLASH, który aktywowana jest za pomocą linii wyboru CS1 (55). Trzecią funkcją jest dostęp do pamięci SERIAL-FLASH, FPGA oraz mikrokontrolera za pomocą złącza zewnętrznego (COMS/DBG). Ponieważ pamięć dostępna jest zarówno z mikrokontrolera jak i FPGA, może być używana przez oba układy.

Część linii mikrokontrolera oznaczonych jako AN0...AN23 dostępna jest na złączach zewnętrznych i może być używana np. do pomiaru wielkości analogowych za pośrednictwem mikrokontrolera, a następnie przekazanie zmierzonych wartości przez magistralę SPI do układu FPGA. Mikrokontroler posiada również dwa dedykowane kontrolery USB (HS i FS), z których jeden z domyślnym firmware jest potrzebny do konfigurowania układu FPGA (złącze USB-PRG), natomiast drugi (USB-COM) jest przeznaczony do ogólnego użycia w aplikacjach.

Linie interfejsu SWD zostały wyprowadzone na złącze COMS/DBG, dzięki czemu oprogramowanie wewnętrzne może być dowolnie zmieniane oraz debugowane. Linie portu szeregowego UART1 STM32 TX/RX, które z domyślnym oprogramowaniem pełnią rolę wirtualnego portu szeregowego COM-USB dołączono do linii 61 i 62 układu FPGA. Zatem jeżeli zaimplementujemy sprzętowy port szeregowy po stronie FPGA i dołączymy go do powyższych wyprowadzeń, nie będzie konieczności używania dodatkowej przejściówki USART ↔ USB. Na złącza zewnętrzne wyprowadzono również dwie sprzętowe magistrale I2C mikrokontrolera, które nie są połączone z układem programowalnym. Jest to rozsądną decyzją, ponieważ magistrala I2C nie jest zbyt szybka a implementacja w FPGA zajmuje dużo cennych bloków. Płytka dysponuje pamięcią SDRAM o niezbyt dużej pojemności 16 Mb, dołączonej bezpośrednio do linii IO układu ICE40. Przy tak niewielkiej pojemności lepiej było zastosować pamięć statyczną lub zastosować układ o pojemności 128 Mb, co znacząco zwiększałoby możliwości zestawu.

Sygnał zegarowy wytwarzany jest przez generator HSE mikrokontrolera z pomocą rezonatora kwarcowego o częstotliwości 25 MHz. Służy on do taktowania mikrokontrolera, oraz jako źródło sygnału zegarowego dla układu FPGA. W tym celu wyjście MCLK mikrokontrolera połączone jest z wejściem GPIOB_95 układu FPGA. Jeśli będziemy zmieniali domyślny program zawarty w mikrokontrolerze, musimy pamiętać, aby pozostawić aktywną funkcję wyjścia sygnału zegarowego na linii MCLK. W przeciwnym przypadku pozbawimy się źródła taktowania.

Złącze karty SD zostało połączone wyłącznie z układem programowalnym, a zatem obsługa karty SD wymagać będzie zaimplementowania kontrolera SPI lub SDIO bezpośrednio w tym układzie.

Od strony użytkownika do dyspozycji mamy 7 diod LED, z których 3 z nich dołączone są bezpośrednio do portów GPIO mikrokontrolera. Pozostałe 4 diody LED dołączone są do FPGA.

Diody dołączone do mikrokontrolera, z domyślnym firmware pełnią rolę diagnostyczną informując o stanie w jakim obecnie znajduje się układ programowalny. Dioda oznaczona jako CDDONE (czerwona) informuje nas o tym, że konfiguracja układu przebiegła pomyślnie. Dioda oznaczona jako STATUS (zielona), świeci się w trakcie procesu konfiguracji. Dioda oznaczona jako MODE (żółta) dołączona jest do linii CS pamięci FLASH a zatem informuje nas o aktywności tej pamięci.

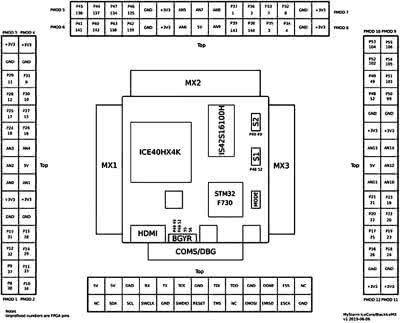

Rysunek 2. Część linii FPGA oraz mikrokontrolera wyprowadzonych jest na złącza rozszerzeń

Płytka ewaluacyjna wyposażona jest w złącza z rastrem 2,54 mm wyprowadzające część linii FPGA oraz mikrokontrolera na zewnątrz (rysunek 2). Dzięki nim możemy rozszerzyć możliwości układu za pomocą innych dołączonych urządzeń. Do dyspozycji mamy złącza MX1...MX3 wyprowadzające linie IO układu FPGA oznaczone za pomocą symboli P, oraz linie GPIO mikrokontrolera oznaczone jako symbole zaczynające się od prefiksu AN. Szczególny nacisk położono na to, aby na złączu wyprowadzone było jak najwięcej linii pełniących rolę wejścia przetwornika analogowo-cyfrowego. Po odpowiednim zmodyfikowaniu firmware będziemy mieli możliwość przesłania wielkości analogowych do układu FPGA za pomocą wewnętrznej magistrali SPI łączącej oba układy. Na płytce zostało również wyprowadzone złącze MINI-HDMI, jednak zgodnie z dokumentacją zestawu nie działa ono prawidłowo, z tego powodu jego opis został pominięty.

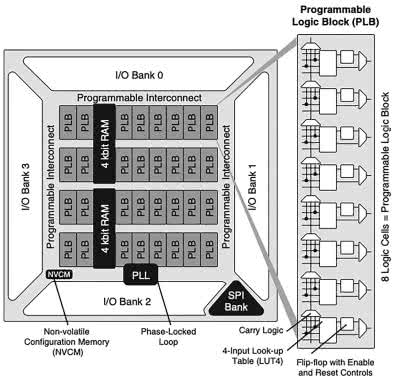

Rysunek 3. Uproszczona budowa wewnętrzna układu Lattice ICE40HX-4K

Lattice ICE40HX-4K jest stosunkowo tanim układem programowalnym wyprodukowanym w litografii 40 nm. Występuje zarówno w obudowach BGA jak i w obudowach TQFP, które bez większych problemów mogą być stosowane w projektach amatorskich. Układ zawiera około 4000 makrokomórek oraz pamięć BlockRAM o wielkości 80 kb. Jego budowę wewnętrzną pokazuje rysunek 3. Topologia układu zorganizowana jest w postaci dwuwymiarowej tablicy programowalnych bloków logicznych składających się z 8 makrokomórek. Porty wejścia-wyjścia zostały umieszczone na obrzeżach bloków logicznych i są pogrupowane w 4 banki. Pomiędzy poszczególnymi blokami rozmieszczona jest pamięć BlockRAM, która może pracować jako pamięć ROM, RAM, lub w trybie kolejki FIFO.

W układzie dodatkowo mamy pętlę PLL, dzięki czemu istnieje możliwość powielenia sygnału zegarowego pochodzącego z dowolnego wejścia IO. Sprzętowy kontroler SPI pełni podwójną rolę, z jednej strony służy do konfiguracji układu, natomiast po zakończeniu konfiguracji jest dostępny jako blok wewnętrzny i może służyć np do obsługi pamięci szeregowej.

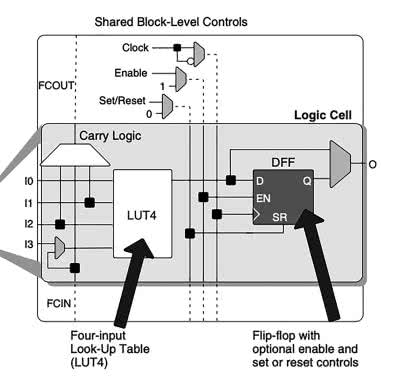

Rysunek 4. Budowa makrokomórek logicznych zastosowanego układu FPGA

Każda makrokomórka zbudowana jest w oparciu o blok LUT4 który pozwala zrealizować dowolną funkcję logiki kombinacyjnej z maksymalnie 4 wejściami. Wyjście bloku LUT połączone jest z wejściem przerzutnika typu D z opcjonalnym wejściem zezwolenia na sygnał zegarowy oraz wejściem SR, które jest dołączone do globalnej linii reset (rysunek 4). Dodatkowy blok logiczny sumatora zwiększa efektywność implementacji funkcji arytmetycznych.

Układ FPGA zawiera 8 globalnych sieci, które mogą być używane do dystrybucji sygnałów zegarowych lub innych szybkozmiennych sygnałów. Globalny sygnał RESET dołączony jest do wszystkich wewnętrznych bloków i jest automatycznie aktywowany podczas konfiguracji, przez co wszystkie bloki logiczne po uruchomieniu ustawiane są w stan domyślny.

Obsługa zestawu

Zestaw ewaluacyjny dostarczany jest z zaprogramowanym układem STM32F730, którego oprogramowanie wewnętrzne pełni następujące funkcje:

  • generuje sygnał zegarowy na wyjściu MCLK, który jest głównym sygnałem zegarowym dla FPGA;
  • jest odpowiedzialny za konfigurację układu FPGA, z komputera PC poprzez port USB;
  • steruje diodami LED sygnalizującymi stan pracy układu programowalnego;
  • udostępnia funkcję wirtualnego portu szeregowego, którego linie dołączone są do układu FPGA;
  • udostępnia wirtualny port szeregowy, do którego należy przesłać plik bitstream aby skonfigurować układ programowalny.

Jeśli planujemy skupić się jedynie na układzie programowalnym, to oprogramowanie mikrokontrolera możemy pozostawić w stanie fabrycznym. W tym trybie mikrokontroler pełni jedynie rolę konfiguratora dla układu FPGA oraz udostępnia dodatkowy wirtualny port szeregowy po stronie komputera PC za pomocą, którego można przesłać konfiguracje. Po podłączeniu płytki ewaluacyjnej z komputerem za pomocą złącza USB-PROG urządzenie zgłasza się jako wirtualny port szeregowy. W systemie linux jest on widoczny jako:

/dev/ttyAMA0,

natomiast w systemie OSX jako:

/dev/cu.usbmodem00000000001A1.

Jeśli chcemy skonfigurować układ programowalny wystarczy, że prześlemy bezpośrednio do tego urządzenia plik bitstream, którym chcemy zaprogramować układ, np. za pomocą polecenia cat:

cat bistream.bin > /dev/cu.usbmodem0000000001A1,

a mikrokontroler automatycznie rozpocznie konfigurację układu FPGA przekazując dane konfiguracyjne z pomocą interfejsu SPI. Po zakończeniu transmisji przesłana konfiguracja jest automatycznie aktywowana. Jeśli konfiguracja układu zakończyła się powodzeniem zostanie zapalona dioda STATUS w kolorze zielonym. Natomiast na etapie programowania świecić się będzie dioda czerwona oznaczona jako BUSY. Należy zwrócić uwagę na to, że konfiguracja jest zapisywana tylko w pamięci konfiguracyjnej FPGA, zatem po wyłączeniu napięcia zasilającego układ straci swoją zawartość. Taki tryb pracy jest wygodny na etapie uruchamiania i prototypowania jednak jest nieprzydatny w praktycznych zastosowaniach. Gdybyśmy chcieli używać zestawu do praktycznych celów, wtedy oprogramowanie STM32 należy tak zmodyfikować, aby konfiguracja była odczytywana z nieulotnej pamięci FLASH po włączeniu zestawu. Naturalnie oprogramowanie domyślne również trzeba będzie wymienić, gdy będziemy chcieli realizować projekty, w których układ programowalny będzie współpracował z mikrokontrolerem.

Dokumentacja oraz oprogramowanie

Największą zaletą opisanej płytki ewaluacyjnej jest pełna dokumentacja projektowa oraz wszystkie kody źródłowe, które możemy pobrać z repozytorium projektu pod następującym adresem URL: http://bit.ly/39Nf9Pg. Repozytorium zostało podzielone na 4 podkatalogi:

  • examples – zawiera dwa przykładowe projekty błyskające diodą LED, opracowane z użyciem otwartych narzędzi opisanych w poprzednim artykule;
  • cad – zawiera projekt PCB oraz schemat zaprojektowany z użyciem oprogramowania Eagle, oraz pliki PDF i GERBER, stanowiące dokumentacje wynikową;
  • firmware – zawiera kod źródłowy domyślnego firmware umieszczonego w pamięci mikrokontrolera STM32F730.

Oprogramowanie sterujące zostało napisane w języku C z użyciem bibliotek standardowych dostarczanych przez firmę ST w środowisku STM32Cube. Zawiera ono wygenerowany przez konfigurator kod źródłowy z klasą USB CDC-ACM uzupełniony o funkcje odpowiedzialne za komunikację z układem FPGA. Z uwagi na to, że magistrala SPI układu programowalnego została dołączona do portów GPIO w taki sposób, że nie jest możliwe użycie sprzętowego układu SPI, obsługa magistrali SPI i FPGA została zrealizowana w sposób programowy z użyciem portów GPIO. Najistotniejsze fragmenty programu związane z odbieraniem danych oraz konfiguracją układu FPGA znajdują się w pliku iceboot/iceboot.c.

Listing 1. Fragment funkcji loop(), która stanowi główny kod programu

void loop(void){
uint8_t b = 0;
static int err = 0;

if (err) {
status_led_toggle();
HAL_Delay(100);
if(gpio_ishigh(MODE_BOOT)) {
err = 0;
status_led_low();
}
return;
}
cdc_puts("Waiting for USB serial\n");
do {
if(gpio_ishigh(MODE_BOOT)) {
mode_led_toggle();
mode = ~ mode;
HAL_Delay(1000);
}
if (cdc_stopped && USBD_CDC_ReceivePacket(&hUsbDeviceFS) == OK)
cdc_stopped = 0;
fifo_get(&in_fifo, &b);
} while (b != 0x7E);
status_led_high();
protect_flash();
hold_flash();
spi_reattach();
err = ice40_reset();
if (err)
return;
crc_reset();
ice_write(&b, 1);
crc_update(b);
if ((err = rbits(rbyte_uart_send, b)) != OK) {
cdc_puts("rbits failed\n");
return;
}
err = ice40_configdone();
spi_detach();
release_flash();
free_flash();
status_led_low();
}

Główny kod programu realizowany jest przez funkcję loop(), której fragment został pokazany na listingu 1. Funkcja oczekuje na otrzymanie nowej porcji danych ze stosu USB realizującego funkcję urządzenia klasy CDC-ACM. Po odebraniu prawidłowego pakietu startowego diody LED są ustawiane w stan początkowy, oraz zerowany jest układ FPGA. W kolejnym kroku poszczególne znaki odebrane z biblioteki USB są analizowane przez wewnętrzną maszynę stanów, której zadaniem jest sprawdzanie poprawności przesyłanych danych.

Równocześnie dane te trafiają również do pamięci konfiguracyjnej FPGA za pomocą magistrali SPI. W przypadku stwierdzenia błędu transmisji konfiguracja jest przerywana oraz włączana jest dioda LED sygnalizująca błąd. Następnie oprogramowanie ignoruje odebrane dane i przechodzi do oczekiwania na rozpoczęcia nowego procesu transmisji. W przypadku, gdy wszystkie dane konfiguracyjne zostały poprawnie odebrane, następuje proces aktywacji przesłanej konfiguracji za co odpowiada funkcja ice40_configdone(). Od tego momentu układ FPGA wykonuje powierzoną rolę, natomiast mikrokontroler przechodzi w stan oczekiwania, oczekując na rozkaz ponownej konfiguracji.

Bazując na kodzie firmware dostarczonym przez twórcę zestawu, możemy dowolnie modyfikować zachowanie płytki, np. zapisując dane konfiguracyjne równocześnie w pamięci FLASH, oraz zmienić oprogramowanie tak aby po włączeniu napięcia zasilającego konfiguracja była odtwarzana z pamięci nieulotnej. Naturalnym zastosowaniem jakie się nasuwa jest współpraca układu FPGA z STM32, który będzie pełnił rolę procesora wykonującego obliczenia, a w układzie programowalnym będą zaimplementowane nietypowe urządzenia peryferyjne. Można również przygotować program w którym dane z przetworników analogowo-cyfrowych będą przesyłane po wewnętrznej magistrali SPI, przez co ICE40 zyska możliwość przetwarzania sygnałów analogowych.

Innym aspektem otwartości projektu jest bogate wsparcie społeczności, która skupia się wokół forum: http://bit.ly/3914npp. Możemy tam znaleźć szereg ciekawych porad, oraz wiele przykładowych projektów od najprostszych do zaawansowanych takich, jak przykładowy mikrokontroler RISC-V nazwany Pico-SOC.

Mając dostęp do pełnego kodu źródłowego oraz dokumentacji ogranicza nas tylko wyobraźnia. Możemy znaleźć tysiące różnych zastosowań dla mikrokontrolera STM32 połączonego z układem FPGA, co czyni wspomniany zestaw rozwiązaniem bardzo uniwersalnym a dodatkowo dostępnym w bardzo rozsądnej cenie.

Lucjan Bryndza, EP
