W poprzednim odcinku uruchomiliśmy wyświetlanie obrazu poprzez interfejs VGA. Uzyskane wyniki możemy sobie przypomnieć z filmu [1]. Jednak jedynym sposobem weryfikacji było uruchomienie kodu w sprzęcie i podłączenie wyświetlacza. Dzisiaj rozwiążemy tę niedogodność, tworząc monitor interfejsu VGA. Będzie on odczytywał generowany obraz i zapisywał w postaci plików graficznych. Tak jak poprzednio przed przystąpieniem do wykonywania eksperymentów zachęcam do aktualizacji repozytorium z przykładami (na przykład poprzez wywołanie polecenia git pull).

Najpierw musimy poznać sposób tworzenia plików graficznych. Użyjemy najprostszego formatu, czyli BMP [1]. Korzystając z programu MS Paint, utworzyłem testowy rysunek (16_PONG/test.bmp). W powiększeniu został pokazany na rysunku 1. W oryginale jest on bardzo mały – ma wymiary 4 na 2 piksele, ponieważ ułatwi nam to analizę jego zawartości.

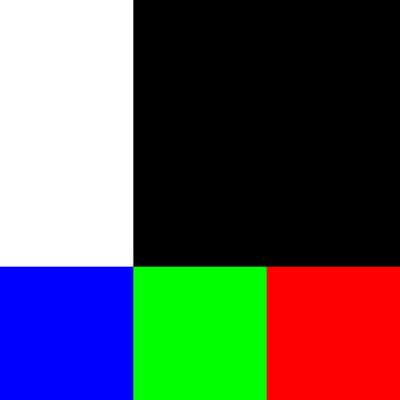

Rysunek 1. Testowy plik 16_PONG/test.bmp

Format BMP

Utworzony rysunek to plik binarny, więc możemy go otworzyć za pomocą dowolnego edytora tego typu danych (na przykład w konsoli rozkazem hexdump). Ponieważ jednak docelowo chcemy tworzyć pliki graficzne w języku System Verilog, skorzystamy od razu z niego.

Listing 1. Odczytywanie pliku binarnego (16_PONG/read_hex.sv)

10 module read_hex;
11 initial begin
12 int f, r;
13 logic [7:0]b;
14 f = $fopen("test.bmp", "rb");
15 while ($fread(b, f))
16 $display("%x", b);
17 $fclose(f);
18 end
19 endmodule

Na listingu 1 został pokazany krótki kod, którego zadaniem jest otworzenie pliku i wypisanie kolejnych bajtów jego zawartości. Możemy go uruchomić w symulatorze ModelSim poleceniem:

do ./read_hex.do

Jego wykonanie spowoduje wyświetlenie odczytanych bajtów, po jednym w wierszu.

Listing 2. Zawartość pliku 16_PONG/test.bmp

42 4d 4e 00 00 00 00 00 00 00 36 00 00 00

28 00 00 00 04 00 00 00 02 00 00 00 01 00 18 00 00 00 00 00
18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

00 00 00 00 00 00 ff ff ff ff ff ff
05 0a ff ff 05 0a 0a ff 05 00 00 00

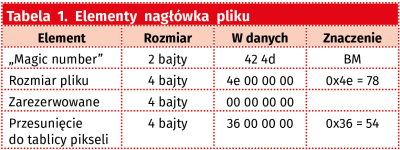

Uzyskany wynik (już ręcznie sformatowany do trochę innej postaci) został pokazany na listingu 2. Zaraz dowiemy się, dlaczego bajty zostały pogrupowane w taki sposób. Pierwsze 14 bajtów stanowi nagłówek pliku. Ich znaczenie zostało opisane w tabeli 1. Pierwsze dwa z nich to tak zwany magiczny numer (magic number). Pozwalają one rozpoznać rodzaj pliku. Dla bitmapy są to 0x42 i 0x4d, co w kodzie ASCII oznacza litery BM.

Kolejne cztery to rozmiar pliku. Jednak jak widzimy w tabeli, czeka tu na nas mała pułapka. Kolejność bajtów to: od najmniej znaczącego do najbardziej znaczącego. Oznacza to, że musimy czytać je od końca (bajty nie bity). Z tego powodu rozmiar to nie 0x4e000000, co dałoby 1308622848, ale 0x4e, czyli 78. Zasada ta dotyczy wszystkich wielobajtowych pól w naszym pliku.

Następne cztery bajty są zarezerwowane (niektóre programy mogą ich używać). U nas są one równe 0. Pozostałe bajty to odstęp pomiędzy początkiem pliku a początkiem tablicy pikseli – u nas jest to 54. To oznacza, że pomiędzy nagłówkiem a danymi jest jeszcze 40 bajtów. Zajmiemy się nimi za chwilę. Na razie spójrzmy na listing 3, gdzie znajdziemy strukturę opisującą nagłówek. Użyjemy jej później podczas odczytywania i zapisywania plików. Aby móc jej używać w różnych projektach, została ona umieszczona w pakiecie (package) bmpPkg.

Listing 3. Struktura opisująca nagłówek pliku BMP (16_PONG/bmp_pkg.sv)

15 typedef struct packed {
16 logic [15:0]mn;
17 logic [31:0]size;
18 logic [31:0]res;
19 logic [31:0]offset;
20 } bmp_header;

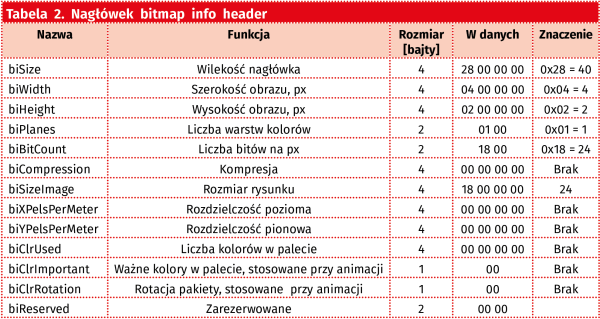

Wróćmy do analizowania zawartości pliku. Kolejne 40 bajtów to tak zwany nagłówek DIB. Przechowuje on dodatkowe informację o danych. Istnieje wiele jego wersji. W naszym przypadku jest to BITMAPINFOHEADER. Listę wszystkich jego pól znajdziemy w tabeli 2.

Dla nas najważniejsze to biWidth i biHeight, które opisują szerokość i wysokość obrazu. Kolejnym polem, które będziemy modyfikować, jest biSizeImage, czyli rozmiar danych. Dla pozostałych zastosujemy te same wartości, które znaleźliśmy w pliku testowym. Tak jak wcześniej, dla drugiego nagłówka także tworzymy odpowiadającą mu strukturę. Znajdziemy ją na listingu 4.

Listing 4. Struktura opisująca nagłówek pliku bitmap info header (16_PONG/bmp_pkg.sv)

22 typedef struct packed {
23 logic [31:0] biSize;
24 logic [31:0] biWidth;
25 logic [31:0] biHeight;
26 logic [15:0] biPlanes;
27 logic [15:0] biBitCount;
28 logic [31:0] biCompression;
29 logic [31:0] biSizeImage;
30 logic [31:0] biXPelsPerMeter;
31 logic [31:0] biYPelsPerMeter;
32 logic [31:0] biClrUsed;
33 logic [ 7:0] biClrImportant;
34 logic [ 7:0] biClrRotation;
35 logic [15:0] biReserved;
36 } bmp_info_header;

Zostało nam jeszcze ostatnie 24 bajty. Jak łatwo się domyślić to muszą w końcu być nasze dane. Trzy kolejne bajty opisują kolor jednego piksela: pierwszy z nich oddaje kolor niebieski, drugi zielony, a trzeci czerwony. Pierwsza trójka odpowiada pikselowi z lewego dolnego rogu obrazu. Następnie znajdziemy kolejne piksele z dolnego wiersza, aby później przejść do początku wiersza, który znajduje się nad nim. Opis mógł wyjść zawiły, ale wszelkie wątpliwości powinien rozwiać rysunek 2.

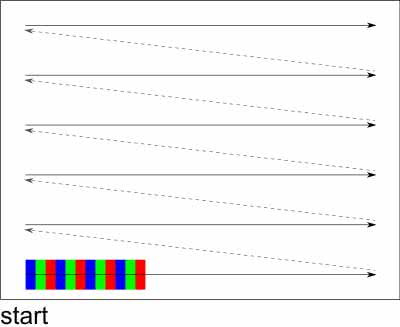

Rysunek 2. Kolejność danych w pliku bmp

Odczytywanie pliku BMP

Rozłożyliśmy już bitmapę na części pierwsze. Teraz możemy pokusić się o utworzenie zadania (task – można rozumieć jako funkcję, która nie zwraca wartości), które załaduje i zinterpretuje plik BMP. Jej fragment został pokazany na listingu 5. Przyjmuje on jeden argument: fname, czyli ścieżkę do pliku, który ma zostać załadowany. Następnie w liniach 39...43 definiujemy zmienne. Najciekawsze z nich to nasze struktury reprezentujące nagłówki bh oraz bih. Trzybajtowa tablica c posłuży do odczytywania pojedynczego piksela.

Listing 5. Odczytywanie zawartości pliku BMP (16_PONG/bmp_pkg.sv)

38 task show(string fname);
39 int a1, f, i;
40 logic [7:0]b;
41 bmp_header bh;
42 bmp_info_header bih;
43 logic [2:0][7:0]c;
44 a1 = $fopen(fname, "rb");
45
46 f = $fread(bh, a1);
47 $display("BMP header:");
48 $display("Magic number: 0x%x", bh.mn);
49 $display("size: %d", {<<8{bh.size}});
50 $display("res: %d", {<<8{bh.res}});
51 $display("offset: %d", {<<8{bh.offset}});

69 for (int y=0; y<{<<8{bih.biHeight}}; y++) begin
70 for (int x=0; x<{<<8{bih.biWidth}}; x++) begin
71 f = $fread(c, a1);
72 $display("x: %d, y: %d, r: %d, g: %d, b: %d", x, y, c[0], c[1], c[2]);
73 end
74 end
75 $fclose(a1);
77 endtask

W wierszu 46 odczytujemy nagłówek i zapisujemy go w zmiennej bh. Następnie w kolejnych pięciu liniach wyświetlamy jego kolejne pola. Do zmiany kolejności bajtów w słowach używamy operatora strumieniowego {<<8{}}. Niestety nie jest on jeszcze wspierany w używanej przeze mnie wersji Quartus, więc obecnie nie możemy go użyć do syntezy. Jednak ModelSim sobie z nim radzi. Nic nie stoi na przeszkodzie użycia go w symulacji. Odczyt drugiego nagłówka jest analogiczny, dlatego nie znajduje się na listingu. Do odczytania tablicy pikseli używamy dwóch pętli for. Zewnętrzna iteruje po wierszach, a wewnętrzna po kolumnach. Odczytujemy po 3 bajty naraz i zapisujemy w zmiennej c. Następnie uzyskane dane są wypisywane na ekran.

Listing 6. Testowy kod odczytujący plik test.bmp (16_PONG/bmp_open.sv)

10 module bmp_open;
11
12 initial
13 bmpPkg::show("test.bmp");
14
15 endmodule

Aby przetestować nasz kod, przygotowałem bardzo krótki moduł bmp_open. Jak widzimy na listingu 6, składa się on jedynie z bloku initial, w którym wywołujemy nasze zadanie. Ponieważ blok składa się z pojedynczej linii, nie musimy dodawać słów begin end. Uruchamiamy go poleceniem:

do ./bmp_open.do.

Fragment uzyskanego wyniku prezentuje listing 7. Warto porównać uzyskany efekt z tym z listingu 2. Cenne będą także eksperymenty z własnymi plikami BMP.

Listing 7. Fragment odczytanego pliku BMP

# BMP header:
# Magic number: 0x424d
# size: 78
# res: 0
# offset: 54

# x: 0, y: 0, r: 0, g: 0, b: 0
# x: 1, y: 0, r: 0, g: 0, b: 0
# x: 2, y: 0, r: 255, g: 255, b: 255
# x: 3, y: 0, r: 255, g: 255, b: 255
# x: 0, y: 1, r: 255, g: 10, b: 5
# x: 1, y: 1, r: 10, g: 5, b: 255
# x: 2, y: 1, r: 5, g: 255, b: 10
# x: 3, y: 1, r: 0, g: 0, b: 0

Tworzenie pliku BMP

To, co nas najbardziej interesuje, to zapisywanie zebranych danych do plików graficznych. Poprzednie eksperymenty miały nas jedynie zapoznać ze strukturą pliku. Dopiero teraz przygotujemy to, co jest nam najbardziej potrzebne. Najciekawsze fragmenty kodu znajdziemy na listingu 8.

Listing 8. Zapisywanie tablicy pikseli do pliku BMP (16_PONG/bmp_pkg.sv)

079 task automatic save(string fname, int width,
int height, ref logic [2:0][7:0]c[][]);
080 int f;
081 bmp_header bh;
082 bmp_info_header bih;
083 logic [31:0] size;
084 logic [7:0] bh_b[13:0];
085 logic [7:0] bih_b[39:0];
086
087 size = $bits(bh)/8 + $bits(bih)/8 + width*height*3;
088
089 bh.mn = 16’h424d;
090 bh.size = {<<8{size}};
091 bh.res = ‘0;
092 bh.offset = {<<8{32’d54}};
093
094 {>>{bh_b}} = bh;

112 f = $fopen(fname, "wb");
113 for (int i=0; i < 14; i++)
114 $fwrite(f, "%c", bh_b[13-i]);

117
118 for (int y = 0; y < height; y++)
119 for (int x = 0; x < width; x++)
120 for (int z = 0; z < 3; z++)
121 $fwrite(f, "%c", c[y][x][2-z]);
122
123 $fclose(f);
124 endtask

Jak widzimy w linii 79, nasze zadanie przyjmuje tym razem cztery parametry: ścieżkę do pliku, wymiary obrazu (szerokość i wysokość) oraz referencję do dynamicznej tablicy pikseli. Następnie deklarujemy zmienne pomocnicze. Poza naszymi strukturami tworzymy tu także tablicę bajtów o odpowiadającej im długości. Zanim ją wykorzystamy, najpierw wypełnimy nagłówki. W wierszu 87 obliczamy rozmiar pliku, następnie w liniach 89...92 uzupełniamy nagłówek. W wierszu 94 wyjaśnia się, po co nam dodatkowa tablica bajtów. Zapisujemy w nim nasz nagłówek w odwróconej kolejności bitów. Tu znowu z pomocą przychodzi nam operator strumieniowy. Na końcu, w pętli for, bajt po bajcie wpisujemy nagłówek do pliku. Używamy tu opcji %c polecenia fwrite. Obsługa drugiego nagłówka jest analogiczna. Wpisywanie tablicy pikseli także następuje bajt po bajcie. Użyte są tu 3 pętle: wysokość, szerokość oraz kolory (wiersze 118...121). Na zakończenie plik jest zamykany (wiersz 123).

Listing 9. Tworzenie pliku BMP (16_PONG/bmp_save.sv)

10 module bmp_save;
11
12 initial begin
13 int width, height;
14 logic [2:0][7:0]c[][];
15
16 width = 4;
17 height = 3;
18
19 c = new[height];
20 for (int y = 0; y < height; y++)
21 c[y] = new[width];
22
23 c[0][0] = {8’d255, 8’d0, 8’d0};
24 c[0][1] = {8’d0, 8’d255, 8’d0};
25 c[0][2] = {8’d0, 8’d0, 8’d255};
26 c[0][3] = {8’d255, 8’d255, 8’d255};

38 bmpPkg::save("save_test.bmp", width, height, c);
39 end
40 endmodule

Do pierwszych testów użyjemy modułu bmp_save. Jego fragmenty zostały pokazane na listingu 9. Na początku definiujemy zmienne, następnie ustalamy wymiary rysunku na 4×3 piksele. Ciekawe rzeczy dzieją się w liniach 19...21. Tutaj tworzymy dynamiczną dwuwymiarową tablicę. Jest to tak naprawdę tablica tablic, dlatego jej tworzenie wymaga kilku kroków. Najpierw operatorem new tworzymy tablice wierszy. Następnie w pętli for inicjujemy każdy wiersz jako tablicę pikseli. Kolejną częścią jest jej wypełnienie. Jak widzimy, dostęp do niej jest typowy. Używamy po prostu operatorów []. Tak docieramy do linii 38, gdzie wywołujemy nasze zadanie. Cały program można uruchomić poleceniem:

do ./bmp_save.do

Uzyskana grafika powinna być podobna do tej z rysunku 3.

Rysunek 3. Wygenerowana grafika

Monitor interfejsu VGA

Jesteśmy już gotowi do implementacji naszego dzisiejszego projektu – monitora VGA. Na rysunku 4 zostało pokazuje jego połączenie z generatorem sygnału VGA (przygotowanym w poprzednim odcinku). Stosujemy tu małe oszustwo. Oryginalny sygnał VGA nie ma zegara, numer kolumny należy odzyskać na podstawie odstępów pomiędzy kolejnymi sygnałami hsync.

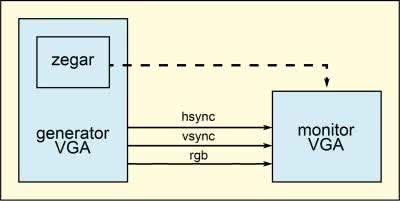

Rysunek 4. Połączenie monitora z generatorem sygnału

My jednak możemy po prostu wyciągnąć zegar z generatora i na jego podstawie ustalić położenie odbieranego piksela. Implementację monitora prezentuje listing 10.

Listing 10. Implementacja monitora VGA (16_PONG/vga_monitor.sv)

10 module vga_monitor #(
11 parameter NAME = "frame"
12 ) (
13 input wire clk,
14 input wire rst,
15 input wire [2:0]c,
16 input wire hsync,
17 input wire vsync
18 );
19 parameter V = 480;
20 parameter V_offset = 33;
21 parameter H = 640;
22 parameter H_offset = 48;
23 int frame;
24 logic [2:0][7:0]ct[][];
25 int x, y;
26 logic last_vsync, last_hsync;
27
28 initial begin
29 ct = new[V];
30 for (int iy = 0; iy < V; iy++)
31 ct[iy] = new[H];
32 end
33
34 always @(posedge clk) begin
35 if (!rst) begin
36 x = 0;
37 y = 0;
38 frame = 0;
39 last_vsync = 1’d0;
40 last_hsync = 1’d0;
41 end else begin
42 if (vsync == 1’d0) begin
43 if (last_vsync == 1’d1) begin
44 bmpPkg::save($sformatf("%s_%02d.bmp", NAME, frame), H, V, ct);
45 frame = frame + 1;
46 end
47 x = 0;
48 y = 0;
49 end else if (hsync == 1’d0) begin
50 x = 0;
51 if (last_hsync == 1’d1)
52 y = y + 1;
53 end else begin
54 x = x + 1;
55 end
56 last_vsync = vsync;
57 last_hsync = hsync;
58 if ((x >= H_offset && x < (H + H_offset)) &&
(y >= V_offset && y < (V + V_offset))) begin
59 for (int cid = 0; cid < 3; cid++)
60 ct[V-1-(y-V_offset)][x-H_offset][cid] = c[2-cid] ? 8’d255 : 8’d0;
61 end
62 end
63 end
64
65 endmodule

Nasz moduł przyjmuje jeden parametr: NAME. Określa on nazwę tworzonego pliku. Wejścia są standardowe: zegar, reset oraz sygnał VGA: synchronizacja i dane. W liniach 19...22 zdefiniujemy pomocnicze parametry. Nasz monitor będzie obsługiwał jedynie rozdzielczość 640 na 480, ale właśnie poprzez modyfikację tych parametrów możemy to zmienić. Parametry V i H oznaczają wysokość i szerokość, a V_offset i H_offset odległość początku danych od końca sygnału synchronizującego.

W bloku initial (28...32) inicjujemy tablicę, w której będziemy zapisywać kolejne piksele. Natomiast cała logika modułu znajduje się w bloku always. Na początku (linie 35...41) obsługiwany jest reset. Następnie sprawdzamy, czy sygnał synchronizacji pionowej jest aktywny. Jeżeli tak, to sprawdzamy, czy w poprzednim kroku nie był jeszcze nieaktywny (stan wysoki). Jeżeli wykryjemy zbocze opadające, wywołamy funkcję zapisującą ramkę do pliku i inkrementujemy jej numer. Następnie wyzerujemy licznik wierszy i kolumn.

Kolejny krok to wykrycie synchronizacji poziomej. Tutaj wykrycie zbocza opadającego inkrementuje licznik wierszy. Ostatni przypadek to taki, gdy żaden z sygnałów synchronizujących nie jest aktywny. Wtedy po prostu inkrementujemy licznik kolumn. W wierszach 58...61 następuje zapis stanu piksela do tablicy. Dzieje się to tylko wtedy, gdy oba liczniki znajdują się wewnątrz obszaru ekranu. Ponieważ w interfejsie VGA wiersze są przesyłane od góry, a w plikach BMP są zapisywane od dołu, musimy zamienić ich kolejność.

Analizując powyższy kod należy mieć na uwadze, że jest to kod napisany jedynie do symulacji. Nie musimy tutaj zastanawiać się, czy będzie on syntezowalny. Aby wykonać symulację, potrzebujemy jeszcze testbenchu. Jego fragment został zaprezentowany na listingu 11.

Listing 11. Połączenie monitora z generatorem (16_PONG/vga_top_tb.sv)

11 module vga_top_tb;

28 vga_top dut (
29 .clk(clk),
30 .rst(rst),
31 .hsync(hsync),
32 .vsync(vsync),
33 .red(r),
34 .green(g),
35 .blue(b));
36
37 vga_monitor monitor (
38 .clk(dut.clk_vga),
39 .rst(rst),
40 .c({r, g, b}),
41 .hsync(hsync),
42 .vsync(vsync));
43
44 endmodule

Jest on klasyczny: po prostu łączymy wyjścia z wejściem. Warto tu zwrócić uwagę na notację dut.clk_vga, za pomocą której uzyskujemy dostęp do sygnałów z wnętrza modułu dut. Symulację uruchamiamy rozkazem:

do ./vga_top.do

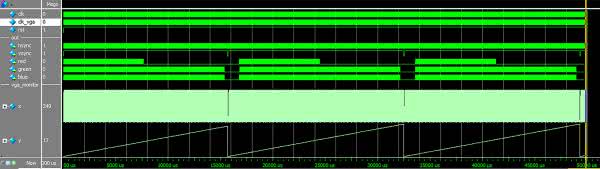

Rysunek 5. Przebiegi czasowe z symulacji monitora

Trwa ona dłuższą chwilę. Gdy się zakończy powinniśmy zobaczyć wynik podobny do tego z rysunku 5. Widzimy, że wygenerowane zostały trzy ramki. W folderze projektu powinniśmy znaleźć trzy nowe pliki fame0.bmp, frame1.bmp oraz frame2.bmp. Pierwszy z nich został pokazany na rysunku 6, a drugi na rysunku 7.

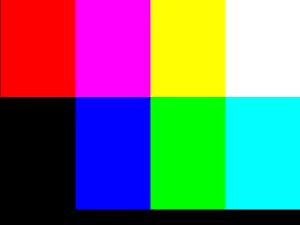

Rysunek 6. Pierwsza grafika wygenerowana w symulacji

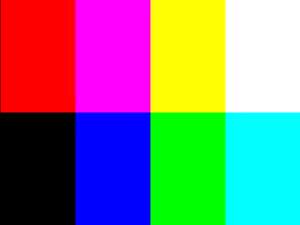

Rysunek 7. Druga grafika wygenerowana w symulacji

Widzimy, że na pierwszej ramce brakuje początkowych wierszy. Wynika to z faktu, że sygnał synchronizujący generujemy dopiero po ramce. Dlatego ten błąd jest spodziewanym efektem. Dopiero druga (i kolejne) ramki złapane przez monitor są poprawne. Warto ją porównać do obrazu z ekranu uzyskanego w poprzednim odcinku.

Podsumowanie

W tym odcinku było bardzo teoretycznie – same symulacje, bez eksperymentów w sprzęcie. Ale już w kolejnym odcinku użyjemy naszego monitora. Pomoże nam przy implementacji najbardziej klasycznej z gier: PONG-a.

Rafał Kozik
rafkozik@gmail.com

  1. https://bit.ly/3vC0waG
  2. https://bit.ly/3eOZeT4
