Aby dzielić się naszą wiedzą w zeszłym roku zorganizowaliśmy konferencję oraz hackathon poświęcony tej tematyce. W artykule zaprezentuję kilka wspomnień tego wydarzenia. Jeżeli po lekturze szanowny Czytelniku zaczniesz żałować, że przegapiłeś to wydarzenie, to nic straconego. Już rozpoczęliśmy pracę nad drugą edycją, planowaną na listopad bieżącego roku. Wróćmy jednak do przeszłości…
Zadanie

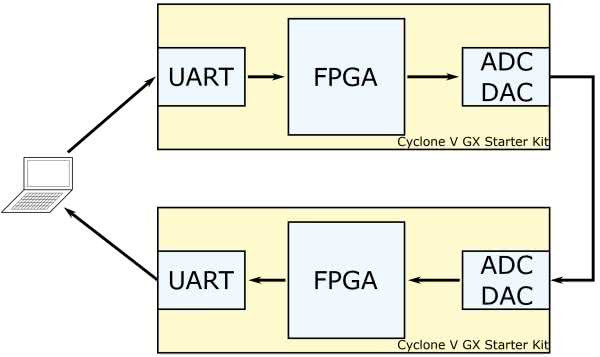

Plan zrealizowania hackathonu FPGA pojawił się jeszcze w spokojnych czasach, gdy nikt nie słyszał o koronawirusie (czyli w połowie 2019 roku). Pierwotnie miał on odbyć się więc stacjonarnie, z początkiem kwietnia 2020 roku w Krakowie. Zadanie było planowane dla uczestników, którzy spotkają się na 24 godziny, a każda z drużyn miała otrzymać laptopa z zainstalowanym oprogramowaniem oraz płytkę developerską Cyclone V GX Starter Kit[1], która została pokazana na fotografii tytułowej. Jest ona wyposażona w kodek audio SSM2603 oraz liniowe wejście i wyjście audio. Na potrzeby zadania zostały one połączone razem, co schematycznie pokazuje rysunek 1.

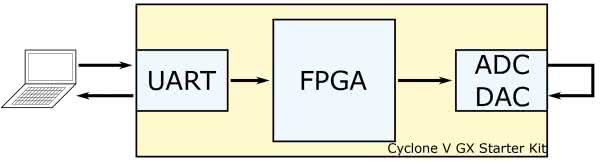

Celem było zaimplementowanie modemu wykorzystującego tak stworzone łącze do przesyłania danych, z jak największą przepustowością. Na obydwu płytkach znajdował się ten sam bitstream. Dane testowe są przesyłane z komputera poprzez port szeregowy. Układ FPGA musi zrealizować odpowiednią modulację i przekazać je do kodeka audio. Następnie, na drugiej płytce, odebrane dane muszą zostać z powrotem odkodowane i przesłane do komputera. Na potrzeby testowania własnych pomysłów drużyny korzystały tylko z pojedynczej płytki ze zwartym wejściem i wyjściem (rysunek 2), natomiast zestaw z dwoma płytkami został użyty do oceniania rozwiązań.
Aby ułatwić rozpoczęcie pracy uczestnicy otrzymali projekt startowy. Można go znaleźć w repozytorium [2].

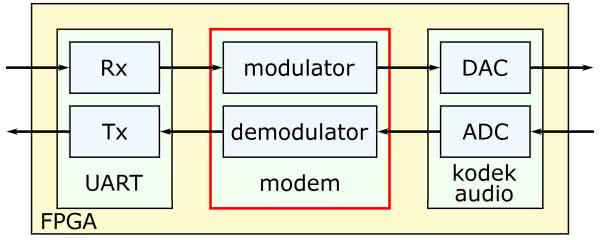

Jak pokazano na rysunku 3 składa się on z trzech głównych części:
- obsługi portu szeregowego;
- modemu;
- interfejsu dla kodeka audio.
W dostarczonej wersji dostępna jest prosta implementacja modemu. Dzięki temu uczestnicy mogli zapoznać się z formatem danych wejściowych i wyjściowych. Mieli także dostępną bazę, na podstawie której mogli tworzyć własne rozwiązania.
Uczestnicy mieli do dyspozycji także dość spory zestaw narzędzi programistycznych. Głównym z nich było środowisko Quartus, umożliwiające generowanie wsadu oraz symulator Questa. Poza nimi można było też używać pakietu MATLAB&Simulink, Riviera-PRO oraz narzędzia do weryfikacji formalnej OneSpin.
Udostępnianie sprzętu

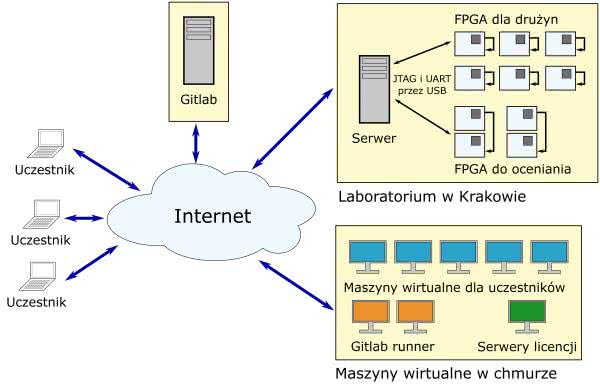

W połowie marca okazało się, że dwutygodniowy lock-down jednak zostanie z nami dużo dłużej. Kwietniowy termin był więc nie do utrzymania. Z nadzieją, że sytuacja zdąży wrócić do normalności, nowy termin został ustalony na listopad. Szybko okazało się, że jeżeli chcemy aby wydarzenie mogło się odbyć, to musimy przejść na formę on-line. Musieliśmy więc trochę zmodyfikować infrastrukturę. Zbudowane przez nas rozwiązanie zostało pokazane na rysunku 4.
W naszym laboratorium w Krakowie uruchomiliśmy serwer, do którego podłączyliśmy poprzez USB programatory JTAG oraz porty szeregowe wszystkich dwudziestu płytek. Tak jak planowaliśmy wcześniej, zestawy dla drużyn miały podłączoną pętlę zwrotną. Natomiast wydzielone zestawy do oceniania składały się z dwóch połączonych razem płytek. Jedynym zadaniem serwera było udostępnianie dostępu do płytek za pomocą protokołu USBoverIP.
Dla każdej z drużyn przygotowaliśmy maszynę wirtualną z zainstalowanym oprogramowaniem. Dzięki udostępnieniu portów USB przez Internet, maszyny wirtualne miały bezpośredni dostęp do sprzętu znajdującego się w laboratorium. W ten sposób wszystkie narzędzia programistyczne łączyły się ze sprzętem w taki sam sposób, jakby był on fizycznie dołączony do gniazda USB komputera.
Dysponując możliwością wirtualnego przepinania urządzeń pomiędzy maszynami, postanowiliśmy zwiększyć liczbę drużyn, które wzięły udział w zawodach, poprzez współdzielenie sprzętu: drużyny parzyste miały przydzielony sprzęt w godzinach parzystych, a nieparzyste w nieparzystych. Za przełączanie odpowiadał skrypt uruchomiony na serwerze.
Ocenianie rozwiązań
Do realizacji oceny rozwiązań użyliśmy narzędzi CI (continuous integration – ciągła integracja) udostępnianych przez platformę Gitlab. Każda z drużyn miała przypisane repozytorium, w którym umieszczała kolejne wersje swoich rozwiązań. Każdy commit powodował zakolejkowanie testu. Były one wykonywane po kolei, na jednym z dwóch zestawów. Obejmował on:
- skopiowanie rozwiązania na maszynę wirtualną,
- zaprogramowanie obydwóch układów FPGA tym samym
- projektem,
- uruchomienie skryptu mierzącego uzyskaną przepustowość,
- zwrócenie uzyskanego wyniku.
Wyniki były przekazywane do bazy danych i w czasie rzeczywistym prezentowane na stronie internetowej. Dzięki temu każda z drużyn mogła śledzić swoje postępy na tle pozostałych uczestników.
Przebieg konkursu
Zgodnie z początkowymi założeniami wydarzenie trwało 24 godziny. Publikacja zadania nastąpiła w sobotę o godzinie 12:00. W zawodach wzięło udział 28 drużyn. Dzięki zmianie formuły na wirtualną pojawili się zawodnicy z całego świata.
W czasie zawodów komunikacja odbywała się poprzez platformę Zoom. Poza wspólnym kanałem każda z drużyn posiadała także swój własny pokój. W przypadku niejasności lub pytań technicznych mogli zaprosić do niego wolontariuszy z Nokii albo mentorów reprezentujących producentów zastosowanych narzędzi.
Po zaciętej rywalizacji, w niedzielę po południu, poznaliśmy wyniki. Zwyciężyła drużyna z Wojskowej Akademii Technicznej z Warszawy. Natomiast kolejne miejsca na podium zajęły ekipy z St. Petersburga oraz Kalifornii.
Co dalej?
Nasz krakowski zespół, bogatszy o zeszłoroczne doświadczenia, rozpoczął już przygotowania drugiej edycji. Wstępnie możemy zdradzić, że jest ona planowana na listopad bieżącego roku i tak jak poprzednio, odbędzie się przez Internet. Więcej informacji już wkrótce pojawi się na naszej stronie: www.fpgahackathon.com.
Zapraszamy wszystkich chętnych do sprawdzenia swoich sił w zawodach. Natomiast jeżeli chciałbyś już teraz dołączyć do naszego nokiowego zespołu, zachęcamy do sprawdzenia aktualnych ofert pracy: https://nokiakrakow.pl/oferty-pracy.
Rafał Kozik
FPGA design engineer, Nokia Kraków
