Ekspander wyświetlacza 14 segmentowego LCD z interfejsem I²C
Poniedziałek, 01 Lipiec 2024
![Ekspander wyświetlacza 14 segmentowego LCD z interfejsem I²C](/i/2024/07/16/93454-c591-740x0-sc1x4_ekspander-wywietlacza-14-segmentowego-lcd-z-interfejsem-ic-ep.jpg)
Zaprezentowany minimoduł ze sterownikiem 14-segmentowego wyświetlacza LCD i interfejsem I²C jest przydatny, gdy zastosowany procesor nie ma wbudowanego kontrolera, a zależy nam na wyświetleniu niewielkiej ilości informacji.
Podstawowe parametry:
wbudowany 8-pozycyjny, 14-segmentowy wyświetlacz LCD,

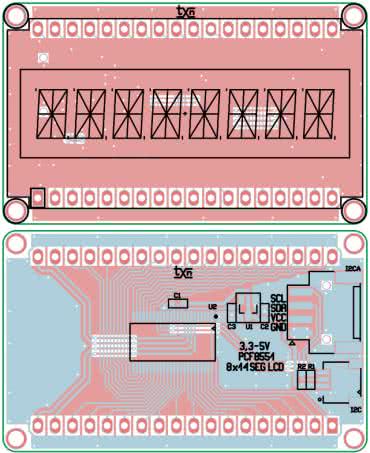

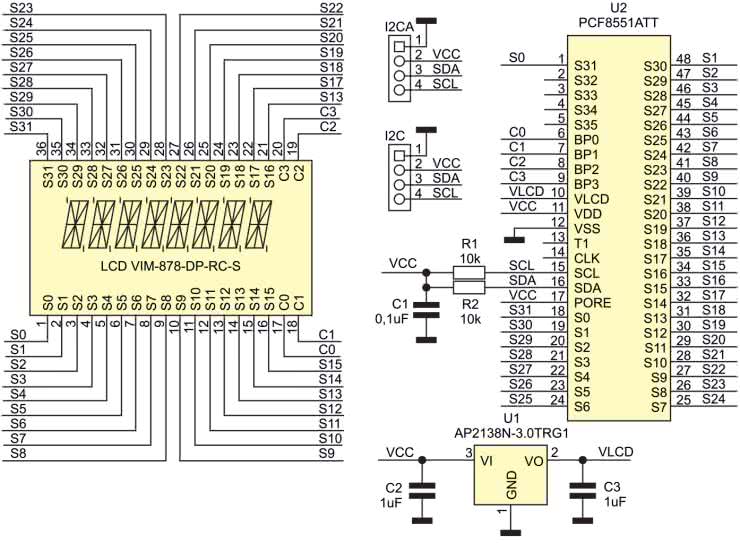

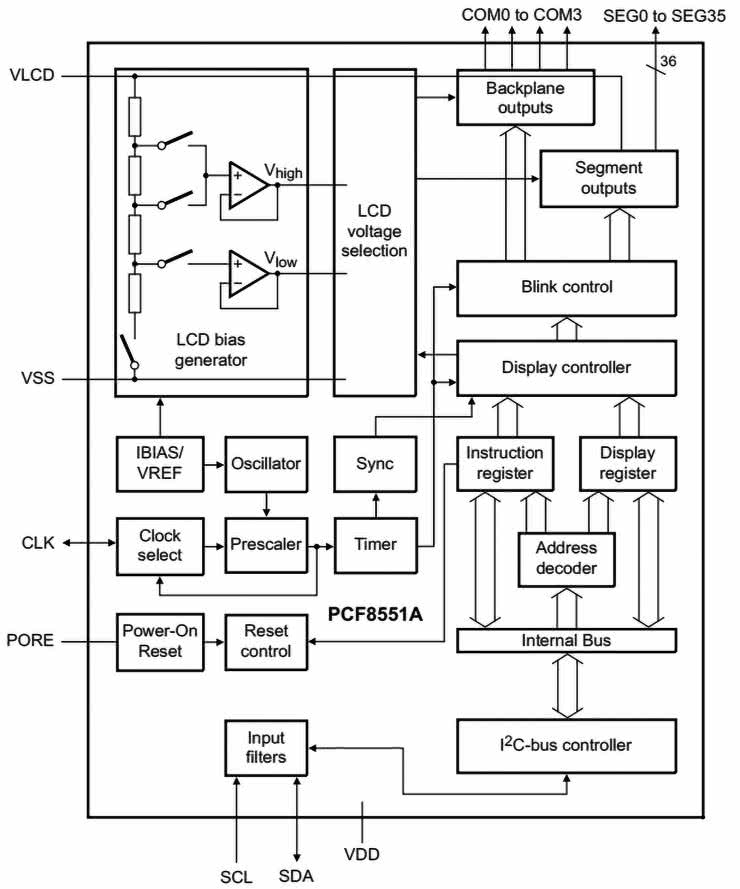

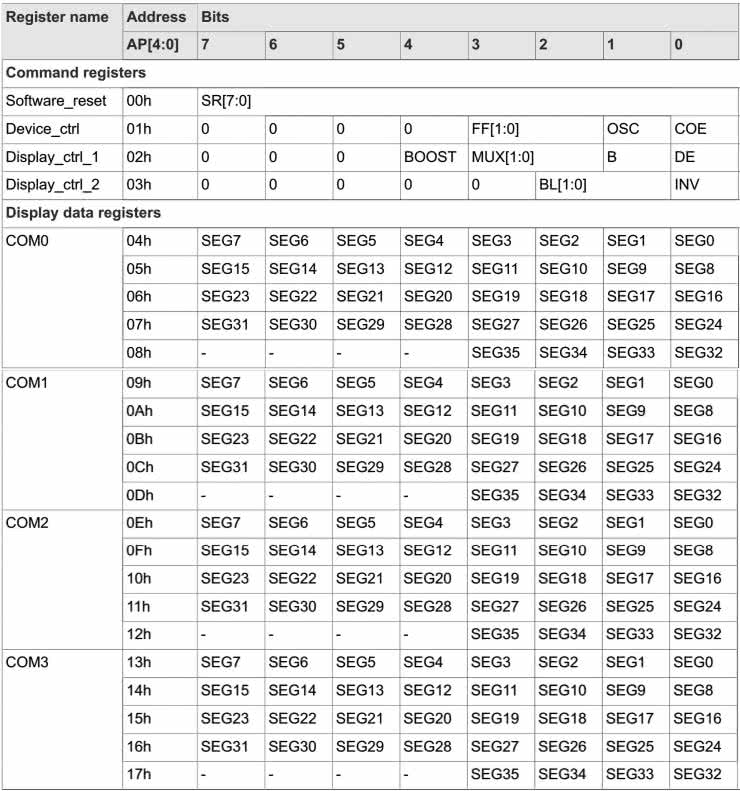

sterowanie za pośrednictwem kontrolera PCA8551A,
interfejs: I²C (złącza zgodne ze standardami QWIIC oraz Grove),
napięcie zasilania: 3,3...5 V,
częstotliwość odświeżania: 32...128 Hz,
obsługa trybu automatycznego migania: 0,5...2 Hz.

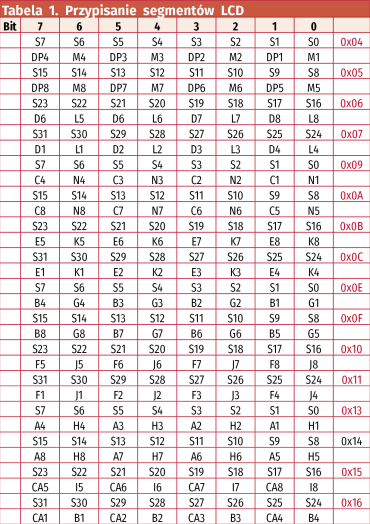

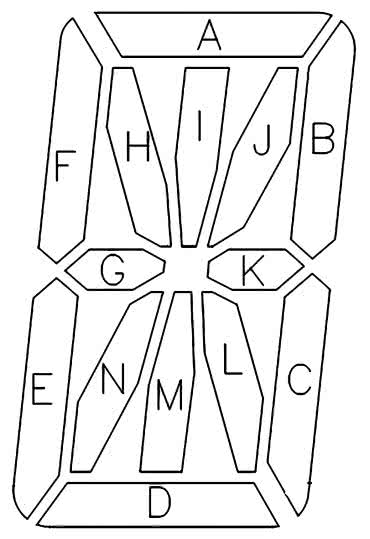

Zastosowany wyświetlacz VIM-878 używany jest w zestawach uruchomieniowych, szczególnie tych, w których położono nacisk na niski pobór mocy. Dlaczego więc nie mielibyśmy użyć go we własnych aplikacjach? Do tego właśnie służy opisany w artykule ekspander. Osiem cyfr składających się z 14 segmentów pozwala na wyświetlenie nie tylko cyfr, ale i liter oraz znaków specjalnych, a zastosowany w układzie wyspecjalizowany kontroler PCA551A upraszcza sterowanie. Moduł jest zgodny z Raspberry Pi Pico, płytkami na bazie STM32, Arduino...
