Zasilacz 5 V/1 A z szerokim zakresem napięć wejściowych

Zasilacz 5 V/1 A z szerokim zakresem napięć wejściowych

Zaprezentowany w artykule zasilacz dostarcza napięcia 5 V przy obciążalności do 1 A i charakteryzuje się bardzo szerokim zakresem napięć zasilania, wynoszącym 8,55...98 V. Dzięki temu może być stosowany w obwodach zasilania ze źródłami wysokonapięciowymi, takimi jak panele słoneczne i instalacje o napięciu znamionowym 36...72 V, używanymi np. w rowerach i innych pojazdach elektrycznych.

Podstawowe parametry:
  • dostarcza napięcia 5 V przy obciążalności do 1 A,
  • bardzo szeroki zakres napięć zasilania wynoszący 8,55...98 V,
  • zabezpieczenie przed zwarciem i przegrzaniem.

Jako sterownik przetwornicy zastosowano układ MP9486 firmy MPS. Jest to kompletne rozwiązanie ze zintegrowanym kluczem MOSFET o dopuszczalnym napięciu zasilania 100 V i prądzie przełączania do 2,5 A oraz szeregiem zabezpieczeń. Aplikacja układu nie odbiega od innych typów przetwornic obniżających napięcie.

UWAGA! W układzie występują napięcia niebezpieczne. Uruchomienie należy przeprowadzić, zachowując szczególną ostrożność.

Budowa i działanie

Schemat zasilacza został pokazany na rysunku 1. Napięcie wejściowe z zakresu 8,55...96 V doprowadzone jest do złącza IN, poprzez diodę zabezpieczającą D1 i zestaw kondensatorów odsprzęgających CE1, C1, C2, C3 trafia do układu U1. Rezystory R3, R4 są dzielnikiem układu ULVO. Napięcie wyjściowe przetwornicy dostępne jest na złączu OUT. Dzielnik R1, R2 ustala wartość na 5 V, dioda LD1 sygnalizuje jego obecność.

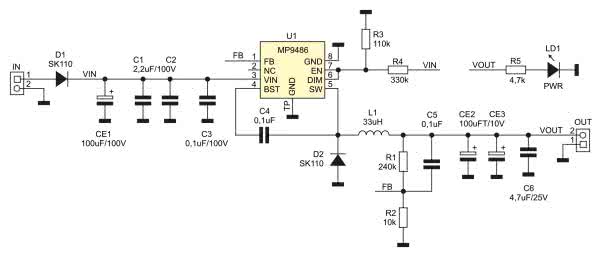

Rysunek 1. Schemat ideowy układu

Montaż i uruchomienie

Układ jest zmontowany na niewielkiej dwustronnej płytce drukowanej, której schemat został pokazany na rysunku 2. Montaż nie wymaga opisu, należy tylko poprawnie przylutować pad termiczny U1. Zmontowany moduł pokazuje fotografia tytułowa. Przed podłączeniem układu należy sprawdzić poprawność montażu i jakość zastosowanych elementów, szczególnie kondensatorów, gdyż mają one kluczowy wpływ na działanie układu.

Rysunek 2. Schemat płytki PCB

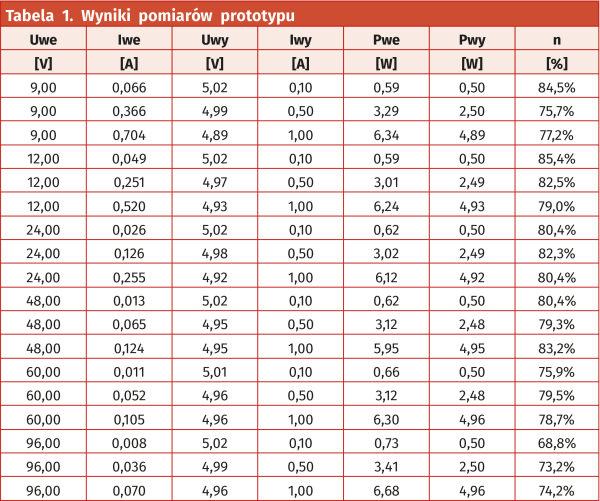

Uruchomienie sprowadza się do wstępnego obciążenia wyjścia np. rezystorem 10 Ω/10 W lub sztucznym obciążeniem i doprowadzenia napięcia 9...12 V z zasilacza laboratoryjnego. Po włączeniu zasilania na wyjściu układu powinno pojawić się napięcie 5 V, ±0,2 V. Zmieniając obciążenie oraz wartość napięcia zasilania, należy sprawdzić poprawność stabilizacji napięcia wyjściowego. Wyniki pomiarów uzyskanych w modelu zostały pokazane w tabeli 1.

W szerokim zakresie napięć zasilania i obciążenia sprawność pozostaje wyższa od 68%, a w większości typowych warunków (12...48 V) oscyluje wokół 80%.

Adam Tatuś, EP
