Kluczowa rola komponentów półprzewodnikowych w misjach kosmicznych
Od czasu wyniesienia pierwszego amerykańskiego satelity, Explorera 1, na pokładzie rakiety Jupiter-C, podzespoły firmy Microchip wykazują kwalifikacje typu space heritage (dziedzictwa lotów kosmicznych), spełniając surowe normy odporności na promieniowanie i niezawodności podczas pracy w przestrzeni kosmicznej.
Rola komponentów półprzewodnikowych w misjach kosmicznych zaczęła się od układów kontroli częstotliwości, które miały kluczowe znaczenie we wczesnych misjach. Układy te – takie jak oscylatory kwarcowe, oscylatory SAW sterowane napięciem (VCSO) czy zegary atomowe – są krytyczne w elektronice misji kosmicznych, ponieważ zapewniają dokładną transmisję i odbiór sygnałów, utrzymując stabilność łączności, integralność danych oraz synchronizację systemów. Komponenty te były niezbędne dla powodzenia pierwszej amerykańskiej misji kosmicznej w 1958 roku i położyły podwaliny pod dziedzictwo niezawodności w kosmosie. Lądowanie Apollo 11 na Księżycu w 1969 roku – jedno z największych osiągnięć ludzkości – również opierało się na tych technologiach. Microchip dostarczył krytyczne wsparcie łączności w module księżycowym (LM) Apollo 11 na powierzchni Księżyca.
Oscylatory rubidowe, SAW i kwarcowe obsługują więcej zastosowań w komunikacji wojskowej, naziemnych stacjach satelitarnych oraz w aparaturze kontrolno-pomiarowej niż jakiekolwiek inne precyzyjne źródła odniesienia częstotliwości na świecie.
Misja Voyager 1 – obecnie najdalej oddalony od Ziemi obiekt stworzony przez człowieka – dodatkowo pokazała niezrównaną wydajność półprzewodników w kosmosie. Elektronika Voyagera 1 łączyła układy scalone logiki TTL (transistor-transistor logic) oraz CMOS (complementary metal-oxide-semiconductor), komponenty analogowe, układy pamięci i dedykowane półprzewodniki zaprojektowane tak, by sprostać wyzwaniom dalekiego kosmosu. Główny komputer Voyagera 1 wykorzystywał dedykowany procesor (CPU) o nazwie SPS-8, zaprojektowany dla tej sondy przez NASA. Układy logiczne TTL były wówczas popularnym typem cyfrowych układów scalonych, podczas gdy obecnie większość półprzewodnikowych układów scalonych bazuje na technologii CMOS.
W ostatnich latach technologie półprzewodnikowe odgrywają centralną rolę w eksploracji Marsa. Łaziki Curiosity i Perseverance, które dostarczyły bezcennych informacji o Czerwonej Planecie, korzystają z tych komponentów, aby działać w trudnym środowisku Marsa.
Łazik marsjański – w szczególności Perseverance – zawiera kilka komponentów firmy Microchip Technology. Należą do nich mikrokontrolery wykorzystywane w różnych systemach sterowania i zadaniach przetwarzania danych, a także układy zarządzania zasilaniem (power management IC), kluczowe dla efektywnego rozprowadzania energii do poszczególnych podzespołów łazika. Wszystkie te elementy są komponentami odpornymi na radiację (Rad-Hard), co gwarantuje, że elektronika wytrzyma trudne warunki kosmiczne. Komponenty te są niezbędne do działania łazika i pomagają mu wykonywać zadania naukowe na Marsie.
Jeśli chodzi o eksplorację Księżyca, misja Chandrayaan-3 – trzecia indyjska misja księżycowa – wykorzystała kilka komponentów półprzewodnikowych; podzespoły takie jak układy FPGA tolerujące promieniowanie (Radiation-Tolerant, RT) mają kluczowe znaczenie dla powodzenia misji, umożliwiając komunikację, nawigację i eksperymenty naukowe na powierzchni Księżyca.
Trwające misje Artemis, których celem jest powrót człowieka na Księżyc, a docelowo wysłanie ludzi na Marsa, również opierają się na sprawdzonej wydajności i niezawodności technologii półprzewodnikowych.
Znaczenie niezawodności i wydajności w programach kosmicznych
W trudnym środowisku kosmosu niezawodność i wydajność nie są jedynie ważne – są krytyczne. Komponenty półprzewodnikowe stanowią serce współczesnych misji kosmicznych, zasilając wszystko, od satelitów i łazików po systemy łączności i stacje kosmiczne. Z uwagi na ekstremalne warunki kosmosu – bezlitosne temperatury, intensywne promieniowanie i próżnię – komponenty muszą działać bezbłędnie przez długi czas. Nawet najmniejsza awaria półprzewodnika może doprowadzić do niepowodzenia misji, co podkreśla znaczenie doboru komponentów o najwyższej niezawodności.
Wyzwanie promieniowania w kosmosie
Kosmos jest wypełniony wysokim poziomem promieniowania, które może być niszczące dla komponentów elektronicznych. Promieniowanie to może degradować materiały, powodować awarie elektryczne i uszkadzać przesyłane dane. Na przykład środowisko promieniowania słonecznego poza ochronną atmosferą Ziemi może wystawiać komponenty na działanie cząstek o wysokiej energii, wywołujących zaburzenia od pojedynczych zdarzeń (single-event upsets, SEU) lub uszkodzenia od całkowitej dawki promieniowania.
Aby sprostać tym wyzwaniom, zaawansowane techniki uodpornienia radiacyjnego obejmują stosowanie specjalistycznych materiałów, takich jak półprzewodniki odporne na promieniowanie, oraz modyfikacje konstrukcyjne ograniczające podatność na promieniowanie.
Przykładowo mikroprocesory klasy kosmicznej stosowane w komputerach pokładowych są często uodporniane radiacyjnie już na poziomie projektu (radiation-hardened by design, RHBD), tak aby pojedyncza awaria nie wyłączyła całego systemu.
Wymagające testy symulujące warunki kosmiczne
Oprócz uodporniania radiacyjnego firmy z dziedzictwem w misjach kosmicznych opracowały rygorystyczne procesy testowania i kwalifikacji, które gwarantują niezawodność i wydajność ich komponentów. Testy te wykraczają daleko poza zwykłą kontrolę jakości produkcji.
Półprzewodniki klasy kosmicznej przechodzą rozbudowane testy cyklicznego oddziaływania temperatury (thermal cycling), symulujące szerokie wahania temperatur w kosmosie – od intensywnego żaru Słońca po przejmujący chłód dalekiego kosmosu. Przykładem jest testowanie przez NASA komponentów łazika Mars Perseverance, które doświadczały wahań temperatury od –55°C do 125°C, co wymagało komponentów zdolnych wytrzymać takie ekstrema bez awarii.
Komponenty przechodzą również testy wibracyjne symulujące naprężenia i drgania występujące podczas startu. Ogromne siły generowane podczas startów rakiet są nieporównywalne z czymkolwiek, co spotykamy na Ziemi, dlatego komponenty półprzewodnikowe muszą wytrzymać te warunki bez utraty integralności. Na przykład podczas misji Apollo 11 krytyczna elektronika została poddana testom wibracyjnym, aby zapewnić jej przetrwanie potężnych sił startowych, co ostatecznie przyczyniło się do sukcesu lądowania na Księżycu.
Długoterminowa niezawodność: przykłady z historii kosmosu
Misje kosmiczne wymagają komponentów, które nie tylko działają w trakcie misji, ale również niezawodnie funkcjonują przez długi czas. Sonda Voyager 1, wystrzelona w 1977 roku, jest doskonałym przykładem tego, jak kluczowa jest niezawodność w przypadku misji długotrwałych. Przez ponad 40 lat w kosmosie sonda nadal komunikuje się z Ziemią – dzięki komponentom półprzewodnikowym, które uodporniono radiacyjnie i rygorystycznie przetestowano pod kątem odporności na ekstremalne warunki.
Innym przykładem jest Międzynarodowa Stacja
Kosmiczna (ISS), która opiera się na licznych systemach półprzewodnikowych utrzymujących systemy podtrzymywania życia, prowadzących eksperymenty naukowe i zapewniających otwarte kanały łączności. ISS jest nieustannie narażona na trudne środowisko promieniowania kosmicznego, przy temperaturach sięgających od +121°C (po stronie nasłonecznionej) do –157°C (w cieniu) – a mimo to znajdujące się na pokładzie komponenty półprzewodnikowe muszą działać niezawodnie dzień po dniu.
Przyszłość komponentów półprzewodnikowych w kosmosie

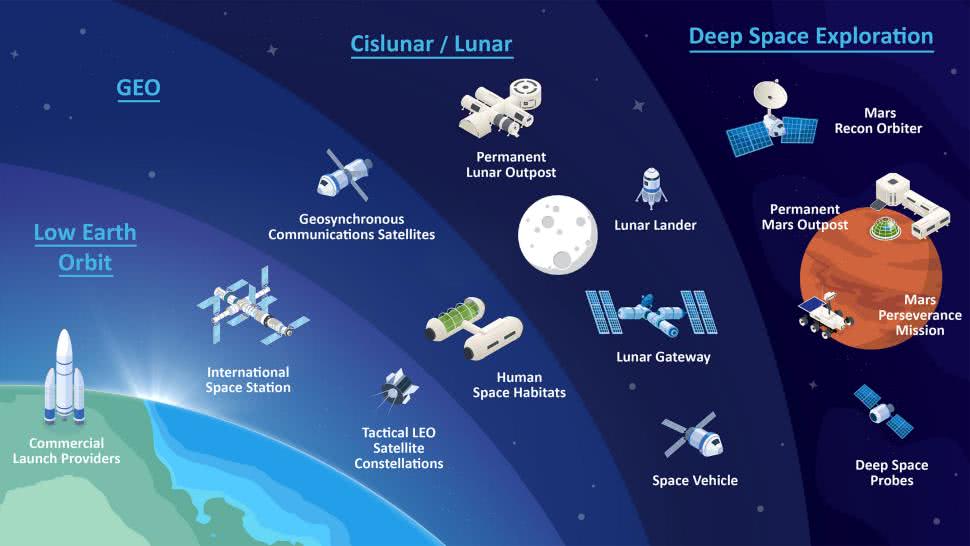

W miarę jak przemysł kosmiczny wciąż się rozwija – wraz z rozkwitem konstelacji satelitów na niskiej orbicie okołoziemskiej (LEO) oraz postępującą komercjalizacją kosmosu – rośnie też zapotrzebowanie na niezawodne i wysokowydajne komponenty półprzewodnikowe. Nowe przedsięwzięcia kosmiczne wymagają komponentów zdolnych sprostać unikalnym wyzwaniom, łączącym wysoką niezawodność, innowacyjność i cele nastawione na zysk.
Poszerzanie granic: ewolucja rynku kosmicznego
Rosnącym trendem w przemyśle kosmicznym jest coraz częstsze wykorzystanie podzespołów komercyjnych z półki (Commercial Off-The-Shelf, COTS), które dzięki natychmiastowej dostępności stanowią opłacalne rozwiązanie dla misji kosmicznych. Sieć satelitarna Starlink wykorzystuje komponenty COTS, aby obniżyć koszty i przyspieszyć produkcję. Wiele układów elektroniki pokładowej – zwłaszcza w systemach niekrytycznych – opiera się na tych komponentach, zarówno przystępnych cenowo, jak i starannie dobranych pod kątem niezawodności w środowisku kosmicznym.
Dobrym przykładem jest europejska rakieta nośna Ariane, opracowana wspólnie z ESA (Europejską Agencją Kosmiczną) i CNES (francuską agencją kosmiczną). Ariane 5 (1985) była wyposażona w uodporniony radiacyjnie procesor centralny Sparc w klasie QML, w hermetycznej obudowie, oraz w magistralę 1553 do komunikacji między wszystkimi systemami rakiety. Najnowsza wersja, Ariane 6 (2024), wykorzystuje obecnie procesor COTS oparty na architekturze Arm®, z montażem w obudowach z tworzywa sztucznego oraz magistralą Ethernet do komunikacji – będącą również szeroko przyjętym standardem przemysłowym, w przeciwieństwie do technologii typowo kosmiczno-wojskowej stosowanej w Ariane 5.
W przypadku systemów o wysokiej niezawodności, które muszą utrzymać wysoką wydajność w łączności kosmicznej, urządzenia COTS wymagają jednak adaptacji i kwalifikacji, co wiąże się z koniecznością posiadania specjalistycznej wiedzy. Firmy chcące wejść na rynek nowej kosmonautyki (new space) lub przejść z segmentu new space do dalekiego kosmosu (deep space) muszą współpracować z producentami półprzewodników o udokumentowanym dziedzictwie lotów, zdolnymi do podniesienia urządzeń COTS do poziomu spełniającego surowe wymagania misji kosmicznych.

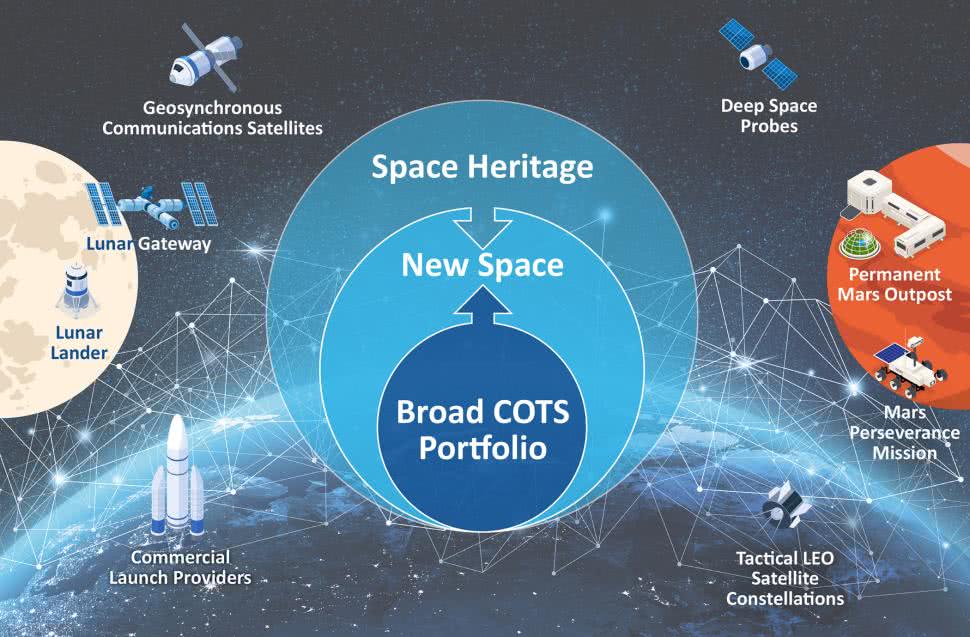

Jak dziedzictwo lotów kosmicznych otwiera drogę do nowej ery dostępności i współpracy w zastosowaniach kosmicznych
Microchip oferuje klientom prostą ścieżkę przejścia od urządzeń COTS do układów kwalifikowanych do zastosowań kosmicznych. Podejście to zapewnia skalowalne i konfigurowalne rozwiązania dopasowane do unikalnych wymagań każdej misji. Taka elastyczność jest niezbędna w szybko zmieniającym się i nieustannie ewoluującym przemyśle kosmicznym, w którym wciąż pojawiają się nowe technologie i profile misji. Obniżając bariery dla komercjalizacji i eksploracji kosmosu, Microchip umożliwia szerszy dostęp do technologii i innowacji kosmicznych.
W krótkiej perspektywie przyszłość półprzewodników w kosmosie można postrzegać jako połączenie różnorodnych strategii: podnoszenia klasy urządzeń COTS, wykorzystania doświadczenia w lotach kosmicznych poprzez wersje produktów w klasie sub-QML w celu ograniczenia wymagań dotyczących selekcji (screening), obniżenia kosztów i skrócenia czasu realizacji dostaw, a także dostosowywania procesów produkcyjnych do unikalnych wymagań konkretnych profili misji.
Łącząc te podejścia, branża będzie nadal zapewniać solidną i elastyczną przyszłość półprzewodników w kosmosie.
Podsumowanie
Komponenty półprzewodnikowe mają kluczowe znaczenie dla powodzenia misji kosmicznych, zapewniając niezbędną niezawodność i wydajność w trudnym środowisku kosmosu.
W miarę dalszego rozwoju przemysłu kosmicznego zapotrzebowanie na niezawodne i wysokowydajne komponenty półprzewodnikowe będzie tylko rosło.
Nicolas Ganry
starszy menedżer ds. marketingu w jednostce biznesowej lotnictwa, kosmonautyki i obronności (aerospace & defense) firmy Microchip Technology
