Nowe przekaźniki firmy Relpol

Nowe przekaźniki firmy Relpol
Pobierz PDF Download icon

W ofercie firmy Relpol, krajowego producenta przekaźników, pojawiły się nowe przekaźniki czasowe oraz przekaźnik instalacyjny o wysokiej odporności na prąd udarowy. Wersje czasowe pozwalają na natychmiastowe uruchomienie wybranej funkcji bez konieczności ponownego włączenia zasilania. Są to RPC-1MC-UNI
i RPC-1MD-UNI zawierające 1 zestyk przełączny oraz RPC-3MD-UNI wyposażony w 3 zestyki przełączne, umożliwiające sterowanie aż trzema niezależnymi urządzeniami w instalacjach niskiego napięcia. Zapraszamy do zapoznania się z ich właściwościami.

RPC-1MC-UNI

Przekaźniki czasowe RPC-1MC-UNI realizują aż 14 możliwych funkcji, a ich zmiana odbywa się bez konieczności ponownego włączenia przekaźnika. Niektóre z nich zostały rozszerzone o funkcje Stop (S) i funkcję Reset (R) do wyboru w zależności od wymagań procesu i aplikacji.

Dostępne funkcje Stop:

  • E(S) – opóźnione załączenie z zatrzymaniem odmierzania czasu zestykiem S (Stop),
  • Wu(S) – załączanie na nastawiony czas z zatrzymaniem odmierzania czasu przez zamknięcie zestyku S (Stop),
  • Bi(S) – symetryczna praca cykliczna rozpoczynająca się od zadziałania z zatrzymaniem odmierzania czasu T na czas załączenia zestyku S (Stop),
  • Bp(S) – symetryczna praca cykliczna rozpoczynająca się od przerwy z zatrzymaniem odmierzania czasu T na czas załączenia zestyku S (Stop).

W każdej z nich, gdy zestyk sterujący S zostanie zamknięty, wstrzymane zostaje odmierzanie czasu aż do momentu, gdy zestyk sterujący zostanie otwarty. Otwarcie zestyku S uruchamia dalszą realizację funkcji. Jeżeli zestyk sterujący S zostanie zamknięty podczas realizacji funkcji, to działanie zostanie wstrzymane. Po otwarciu zestyku S funkcja realizowana jest od nowa. Funkcje Reset to z kolei:

  • E(R) – opóźnione załączenie z funkcją Reset,
  • Wu(R) – załączenie na nastawiony czas z funkcją Reset,
  • Esa(R) – opóźnione załączenie i wyłączenie sterowane załączeniem i wyłączeniem zestyku S z funkcją Reset.

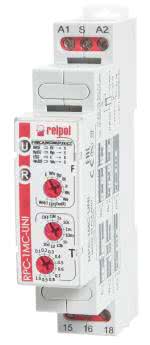

Fot. 1. RPC-1MC-UNI

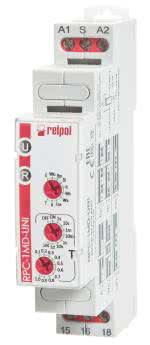

Fot. 2. RPC-1MD-UNI

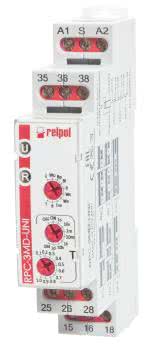

Fot. 3. RPC-3MD-UNI

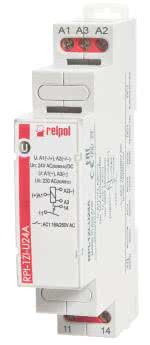

Fot. 4. RPI-1ZI-U24A

RPC-1MD-UNI, RPC-3MD-UNI

Przekaźniki czasowe RPC-1MD-UNI, RPC-3MD-UNI to rozszerzenie serii RPC, będącej zamiennikiem serii MT-T. Dostępne są wykonania z 1 i 3 zestykami przełącznymi. Realizują one 10 możliwych funkcji, a ich zmiana odbywa się bez konieczności ponownego włączenia przekaźnika. Są to:

  • E – opóźnione załączenie,
  • Wu – załączenie na nastawiony czas,
  • Bp – symetryczna praca cykliczna rozpoczynająca się od przerwy,
  • Bi – symetryczna praca cykliczna rozpoczynająca się od załączenia,
  • R – opóźnione wyłączenie sterowane zestykiem S,
  • Ws – jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku sterującego S,
  • Wa – załączenie na nastawiony czas, wyzwalane otwarciem zestyku sterującego S,
  • Esa – opóźnione załączenie i wyłączenie sterowane zestykiem S,
  • B – praca cykliczna sterowana zamykaniem zestyku sterującego S,
  • T – generowanie impulsu 0,5 s po upływie czasu T.

RPI-1ZI-U24A

RPI-1ZI-U24A to nowy przekaźnik instalacyjny, który wytrzymuje maksymalny prąd załączania 120 A w czasie 20 ms. Jest on przeznaczony do załączania obwodów o dużym prądzie początkowym (udarowym), w szczególności do obwodów oświetleniowych. Dobrze sprawdza się w pracy z małymi, jednofazowymi silnikami do maksymalnej mocy 650 W. Maksymalna moc łączeniowa przy obciążeniu lampami wynosi:

  • dla jarzeniówek 800 W,
  • dla halogenów 2500 W,
  • dla oświetlenia LED 500 W.

Przekaźnik jest przeznaczony do pracy w systemach automatyki budynkowej do załączania obwodów oświetleniowych we współpracy z zegarami sterującymi, wyłącznikami, przyciskami sterowniczymi. Sprawdzi się też w automatyce przemysłowej, w tym może mieć szerokie zastosowanie w rozdzielniach aparatury modułowej, szczególnie do załączania obwodów o wysokim prądzie początkowym.

Relpol
www.relpol.pl
