EPM-153 wzmacniacz LED do zadań specjalnych

EPM-153 wzmacniacz LED do zadań specjalnych
Pobierz PDF Download icon
Na rynku jest dostępnych wiele wzmacniaczy LED o różnych parametrach. Spośród nich mocno wyróżnia się wzmacniacz EPM-153 produkowany przez krakowską firmę Enterius. To urządzenie jest przeznaczone do profesjonalnych instalacji z taśmami LED i ma szereg funkcji, które pomagają w likwidowaniu typowych problemów towarzyszących taśmom LED.

Wzmacniacz EPM-153 ma co najmniej kilka wyjątkowych cech, których próżno szukać w innych produktach. Tę listę otwiera 5-letnia gwarancja, która wyraźnie sugeruje, że mamy do czynienia z urządzeniem profesjonalnym o dużej niezawodności. Potwierdzają to oględziny urządzenia. Już na pierwszy rzut oka wrażenie solidności wykonania sprawiają wysokiej jakości elementy oraz laminat płytki drukowanej, a także precyzyjny montaż całości.

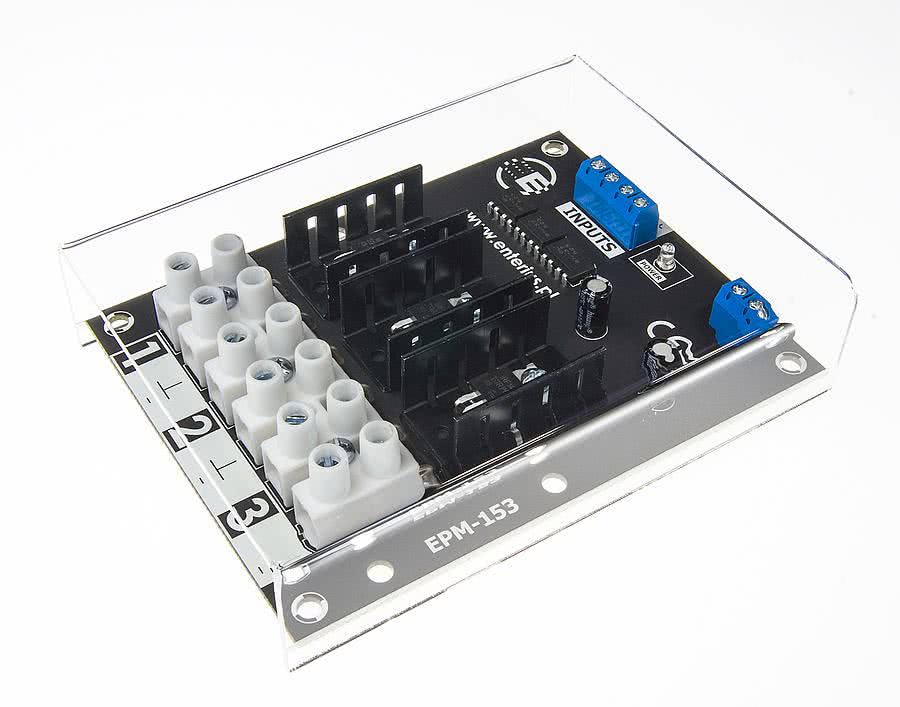

Wzmacniacz jest tosunkowo duży (120 mm×90 mm×24 mm), ale to nic dziwnego przy tak dużej mocy dostarczanej do obciążenia oraz liczbie dodatkowych obwodów. Od razu rzucają się w oczy trzy czarne radiatory służące do chłodzenia obwodów wyjściowych. Dzięki nim wzmacniacz nie grzeje się prawie wcale mimo potężnej obciążalności prądowej, która wynosi aż 3×15 A. Urządzenie może pracować w zakresie napięcia 8…24 V DC, zatem jest w stanie obsłużyć taśmy LED o mocy aż 1080 W! To zdecydowanie najmocniejszy wzmacniacz LED na rynku.

Tak duża moc niesie jednak za sobą ryzyko dużych problemów z zaburzeniami generowanymi przez impulsowe sterowanie jasnością lub kolorem taśm LED. Tu jednak EPM-153 także staje na wysokości zadania, gdyż w każdym kanale jest wyposażony w mocne filtry przeciwzakłóceniowe. Dzięki nim, przy poprawnie wykonanej instalacji, nie musimy martwić się zaburzeniami lub skróconą żywotnością taśm LED.

Kolejnym ciekawym rozwiązaniem jest pełna separacja galwaniczna wejść wzmacniacza EPM-153. Wejścia są w pełni odizolowane od reszty urządzenia, co drastycznie zwiększa bezpieczeństwo podłączanych ściemniaczy lub sterowników LED. Ponadto separowane galwanicznie wejścia w bardzo dużym stopniu przyczyniają się do likwidowania problemów z pętlami indukcyjnymi oraz prądami wyrównawczymi, a to może oszczędzić bardzo wielu kłopotów. Zwłaszcza w dużych instalacjach o dużych mocach lub takich, gdzie wzmacniacze i sterowniki są zasilane z różnych faz.

Skoro już mowa o wejściach wzmacniacza, to warto również wspomnieć, że mają one układ automatycznego rozpoznawania polaryzacji. Nie trzeba się więc martwić tym, gdzie jest „plus”, a gdzie „minus” sygnału sterującego. Możemy podłączyć go dowolnie, a i tak wszystko zadziała. W przypadku braku takiego układu często jeden mały błąd powoduje długotrwałe szukanie przyczyny niedziałającej instalacji.

Ale to wciąż nie wszystko! Wzmacniacz ma unikatowy, cyfrowy układ regeneracji kształtu modulacji PWM, stosowanej do regulacji jasności i kolorów taśm LED. Modulacja ta teoretycznie powinna mieć przebieg prostokątny, ale w praktyce nie zawsze tak jest. Elementy instalacji oświetlenia LED, takie jak: przewody, filtry przeciwprzepięciowe, a także zakłócenia i nawet same diody LED deformują przebieg zasilający PWM. Może to powodować problemy z synchronizacją sygnałów i w efekcie odchyłki jasności lub koloru w różnych punktach instalacji. Wzmacniacz EPM-153 eliminuje tego typu problemy. Wbudowany układ cyfrowy analizuje sygnał modulacji PWM na wejściach i przywraca jej właściwy kształt na wyjściach. Pozwala to na budowanie nawet bardzo rozległych i dużych instalacji oświetlenia LED bez problemów z synchronizacją sygnałów.

Na koniec listy zalet tego urządzenia warto wspomnieć, że wyjścia wzmacniacza mogą być mostkowane (łączone równolegle) w celu podniesienia obciążalności prądowej. Pozwala to na uzyskanie jednego kanału o maksymalnej obciążalności prądowej aż 45 A! Jeśli jednak nie ma takiej konieczności, to lepiej wystrzegać się aż tak dużych prądów w obwodach oświetlenia LED i dzielić je na większą liczbę obwodów, w których będzie płynął prąd o mniejszym natężeniu.

Podsumowując, wzmacniacz EPM-153 to profesjonalne urządzenie przeznaczone do wszystkich wymagających instalacji oświetlenia LED. Jest to właściwie jeden z bardzo niewielu wzmacniaczy LED na rynku nadających się do realizacji wymagających wysokiej jakości i niezawodności. Dzięki wbudowanym funkcjom i układom elektronicznym ułatwia instalację, zapobiega często spotykanym problemom oraz wydłuża żywotność taśm LED. Duża obciążalność prądowa wyjść pozwala na bezpieczne tworzenie naprawdę dużych instalacji z taśmami LED (lub podobnymi źródłami LED). Sporym atutem tego wzmacniacza (zwłaszcza w instalacjach komercyjnych) jest spełnianie wszystkich norm wymaganych dyrektywami europejskimi, co zostało potwierdzone badaniami laboratoryjnymi przeprowadzonymi przez Politechnikę Krakowską.

Szczegółowe informacje na temat wzmacniacza EPM-153 znajdują się na stronie www.enterius.eu/13.

Krzysztof Ratyński
