Płytka rozwojowa do testów 14-segmentowego wyświetlacza LCD

Płytka rozwojowa do testów 14-segmentowego wyświetlacza LCD

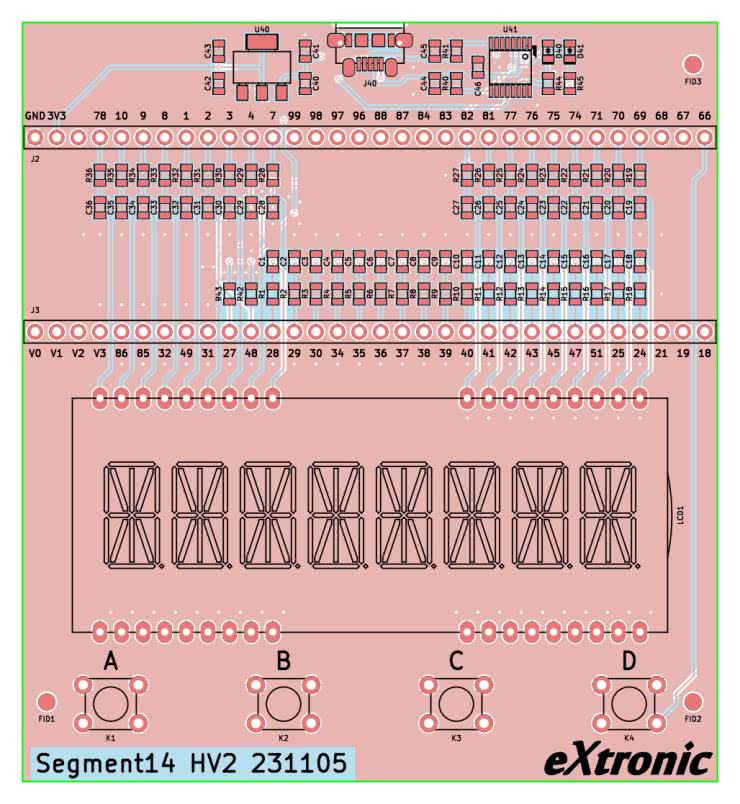

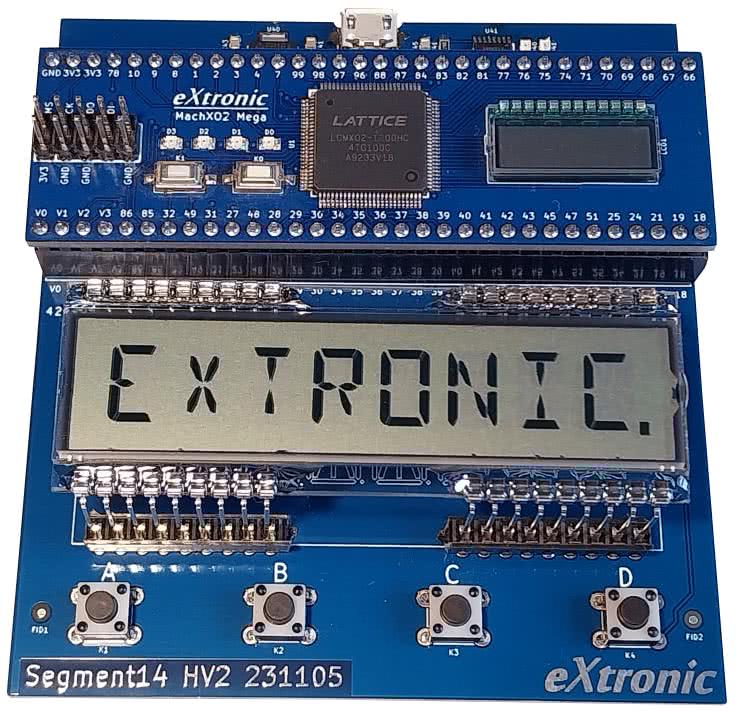

Płytka Segment14 powstała, aby umożliwić wygodne wykonanie ćwiczeń opisanych w 20 i 21 odcinku kursu FPGA Lattice, który publikowany jest co miesiąc w „Elektronice Praktycznej”. Współpracuje ona z płytką MachXO2 mega, zaprezentowaną w EP 2023/09.

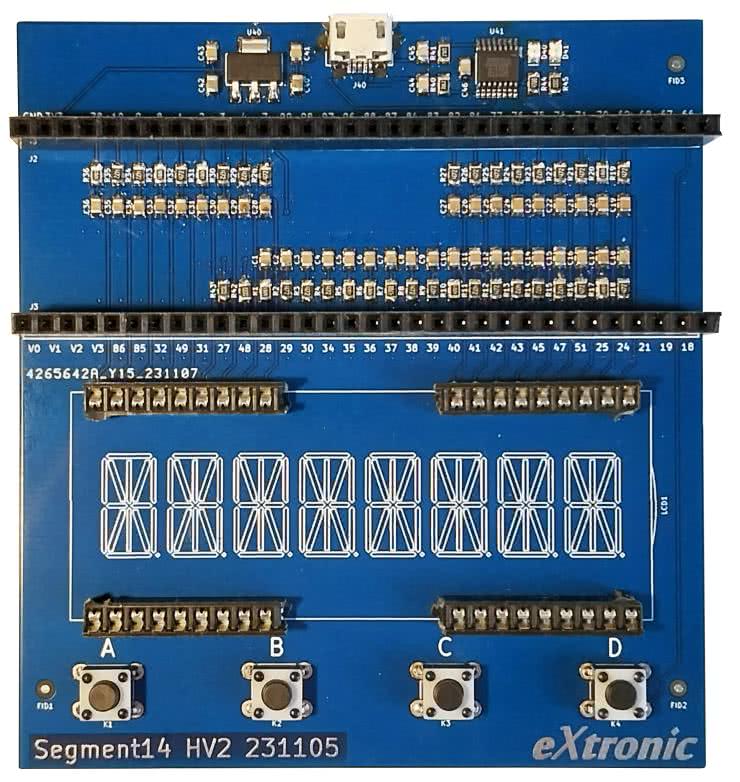

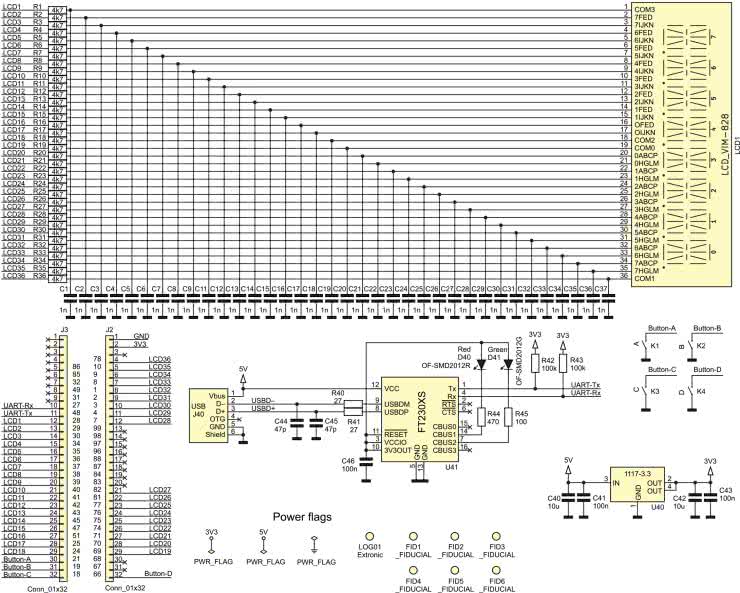

Podstawowe parametry: konstrukcja oparta na 8-pozycyjnym, 14-segmentowym wyświetlaczu LCD, wbudowany konwerter USB-UART typu FT230X, cztery mikroprzyciski do dowolnego zaprogramowania, napięcie zasilania: 5 V (z gniazda USB), wbudowany stabilizator napięcia 3,3 V. Płytka jest bardzo prosta – jej schemat pokazano na rysunku 1.
