Zasilacz beztransformatorowy

Układ zasilacza beztransformatorowego, zasilanego z sieci energetycznej jest od dawna znany. Był opisywany, np. w EP5/2008, więc nie będzie ponownie przedstawiana zasada jego działania. Schemat układu pokazano na rys. 1.

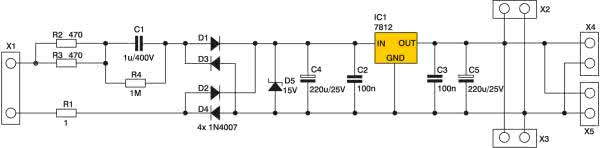

Rys. 1. Schemat zasilacza beztransformatorowego

Elementem dodatkowym jest rezystor R1 o wartości 1 Ω i małej mocy 0,1...0,2 W, który pełni rolę bezpiecznika. W razie uszkodzenia zasilacza nastąpi jego przepalenie. Elementem ustalającym górną granicę napięcia jest dioda Zenera D5 o napięciu 15 V. Poprzez dobranie stabilizatora IC1 możemy uzyskać dowolne napięcie do 12 V. Jeśli takie napięcie okaże się za niskie, możemy je zwiększyć wymieniając D5 i rezygnując ze stabilizatora IC1 (wtedy łączymy zworką skrajne wyprowadzenia IC1), ale tylko do wartości 25 V, ponieważ takie jest napięcie kondensatorów elektrolitycznych i nie należy go przekraczać. Dioda D5 musi mieć moc co najmniej 1,3 W. Wydajność prądowa zasilacza to około 60 mA i zależy głównie od wartości C1 (musi być na napięcie co najmniej 400 V).

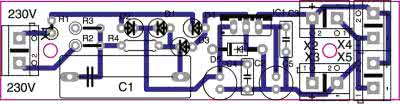

Rys. 2. Schemat montażowy

Płytka zasilacza została zaprojektowana z myślą o współpracy z przekaźnikowym modułem wykonawczym. Montujemy wtedy złącza X2 i X3 przyłączami na zewnątrz. Układ można zastosować do innych celów, wtedy montujemy dwa złącza ARK w miejsce X2, X3, X4 lub X5 w zależności od potrzeb.

Zasady bezpieczeństwa

Zasilacz beztransformatorowy nie zapewnia separacji galwanicznej od sieci energetycznej, czyli w układzie mogą występować napięcia niebezpieczne dla zdrowia i życia człowieka. Dlatego nie może być stosowany jako zasilacz uniwersalny z wolnym kablem wyjściowym. Wszystkie elementy zasilacza i urządzenia, które będzie zasilał muszą być zamknięte w izolowanej obudowie.

Damian Sosnowski
