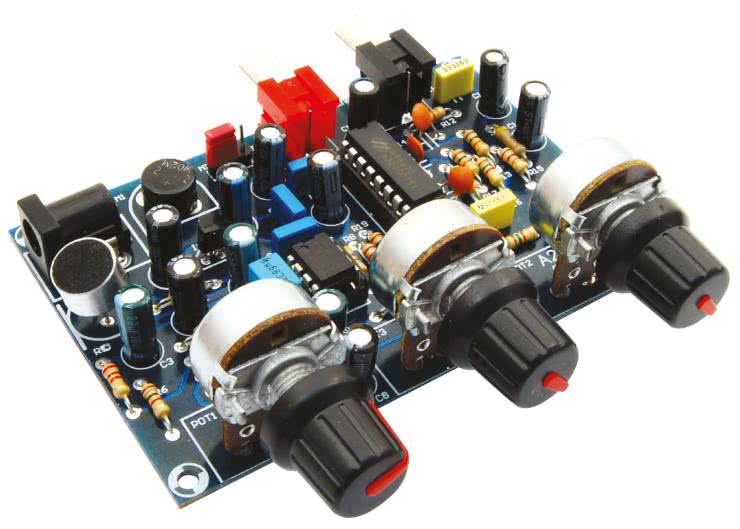

Najpoważniejszym obszarem aplikacyjnym prezentowanego układu jest przede wszystkim… zabawa. Niemniej jednak, parametry układu są na tyle dobre, że może on również znaleźć całkiem poważne zastosowania w elektroakustyce. Rekomendacje: polecamy szczególnie tym Czytelnikom, którzy zajmują się elektroniką zawodowo: ten prosty w wykonaniu projekt gwarantuje dobą zabawę i satysfakcję z osiągniętego efektu.

Chcesz częściej widzieć nasze artykuły w Google? Dodaj Elektronika Praktyczna do ulubionych źródeł

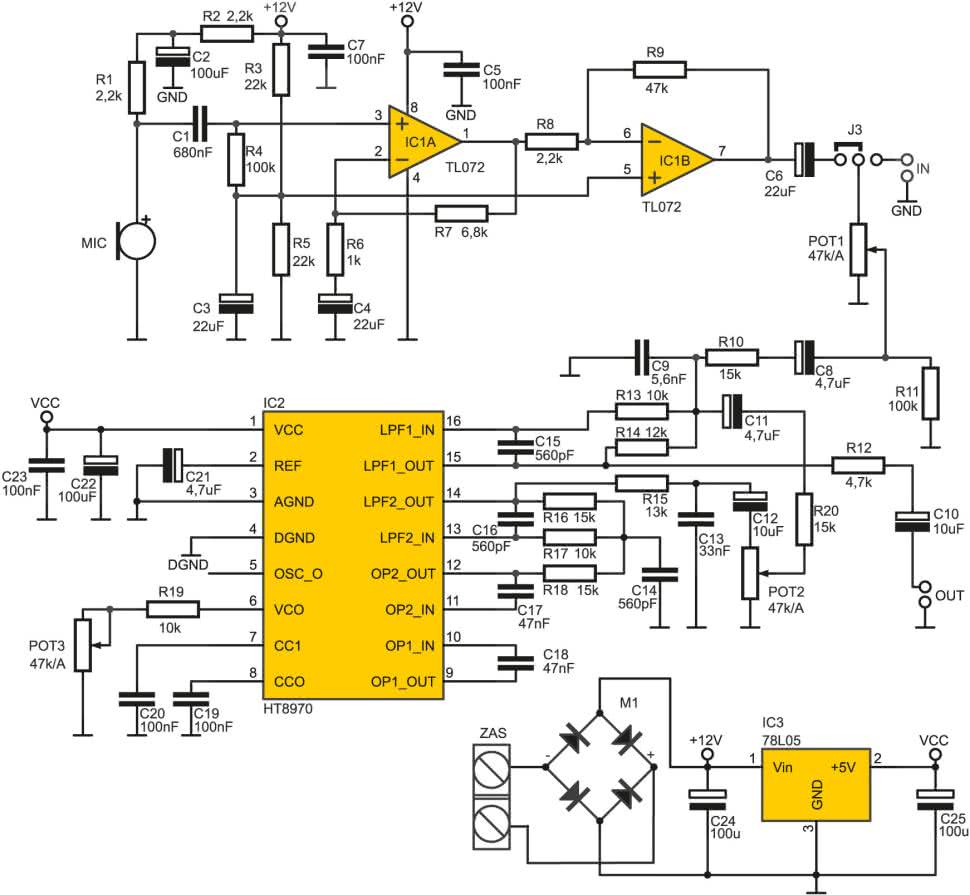

Schemat elektryczny układu echa cyfrowego pokazano na rys. 1. „Sercem” urządzenia jest układ scalony HT8970 firmy Holtek, w którego strukturze producentowi udało się zmieścić wszystkie elementy toru audio: wzmacniacz wejściowy, oscylator wytwarzający impulsy zegarowe sterujące pracą systemu, przetworniki C/A i A/C, układ automatycznego zerowania oraz układ obsługi pamięci SRAM, która spełnia w układzie rolę linii opóźniającej. Jest to typowa aplikacja, z elementami o wartościach zalecanych przez producenta.

Rysunek 1. Schemat elektryczny układu

Współczynnik zniekształceń sygnału wyjściowego nie przekracza 1%, a poziom szumu w sygnale wyjściowym nie jest wyższy od –85 dB. Układ może współpracować z mikrofonem elektretowym, co wiąże się z koniecznością dodania prostego wzmacniacza wyjściowego m.cz., który zrealizowano w oparciu o układ IC1 wykorzystując dwa stopnie wzmocnienia. Obwód R1, R2, C2 odpowiada za odpowiednią polaryzację mikrofonu. Wzmocnienie pierwszego stopnia można korygować za pomocą rezystora R7, a drugiego za pomocą rezystora R9. Układ echa został wyposażony w trzy potencjometry regulacyjne.

Potencjometr POT3 służy do płynnej regulacji czasu pogłosu, czyli czasu opóźnienia wytwarzanego efektu echa. Potencjometr POT2 służy do regulacji amplitudy sygnału zwrotnego (echa). Poziom głośności możemy regulować za pomocą potencjometru POT1. Zworką J3 dokonujemy wyboru źródła sygnału wejściowego dla układu HT8970 (mikrofon lub wejście liniowe LINE_IN).

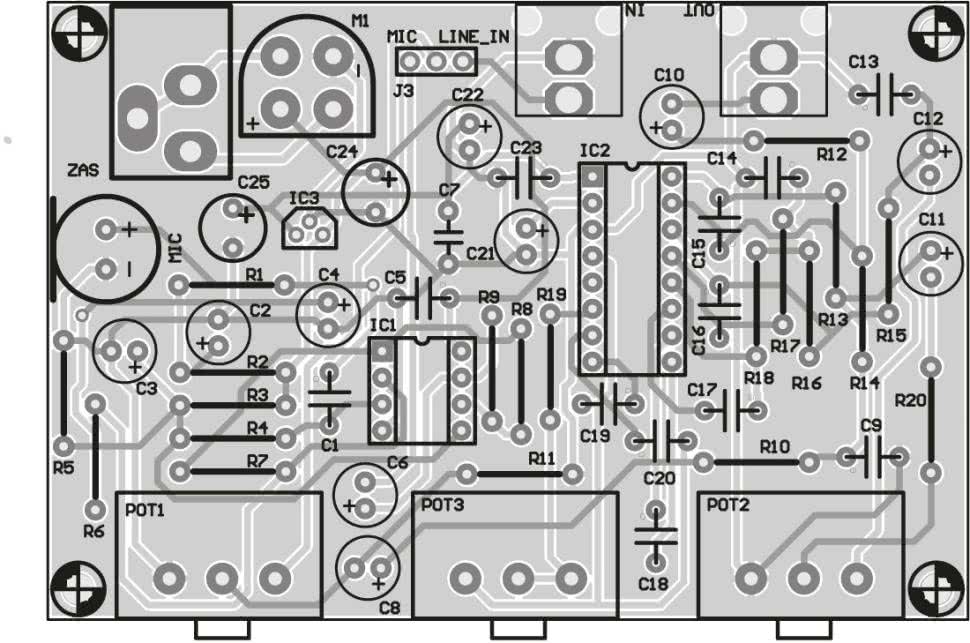

Na rys. 2 pokazano rozmieszczenie elementów na płytce obwodu drukowanego. Montaż układu wykonujemy w typowy sposób, rozpoczynając od elementów o najmniejszych gabarytach, a kończąc na wlutowaniu w płytkę potencjometrów obrotowych POT1, POT2 i POT3 oraz gniazd Cinch. Starannie zmontowany układ nie wymaga uruchamiania, a jedynie wyregulowania stosownie do potrzeb.

Rysunek 2. Schemat montażowy układu

Część cyfrowa echa jest zasilana napięciem +5 V, które jest stabilizowane za pomocą układu IC3 78L05. Dzięki zastosowaniu na jego wejściu mostka Graetza M1, do złącza ZAS można dołączyć napięcie stałe o o wartości ok. 7...12 V dowolnej polaryzacji bez ryzyka uszkodzenia elementów.
