- w zależności od typu przekaźnika SSR przystosowany jest do przełączania prądu stałego lub przemiennego, przy maksymalnym przełączanym prądzie 2...6 A,
- zakres dla napięcia stałego: 3...60 VDC,
- zakres dla napięcia zmiennego (24...280 VAC) z funkcją przełączania w "zerze",
- moduł wyposażono w trójpozycyjny przełącznik SW umożliwiający ręczne sterowanie.
Budowa i działanie

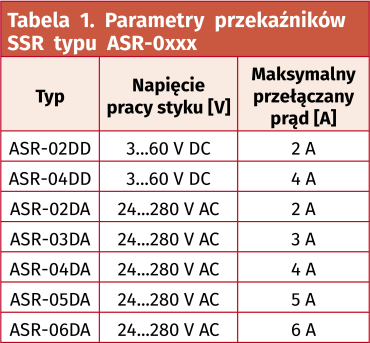

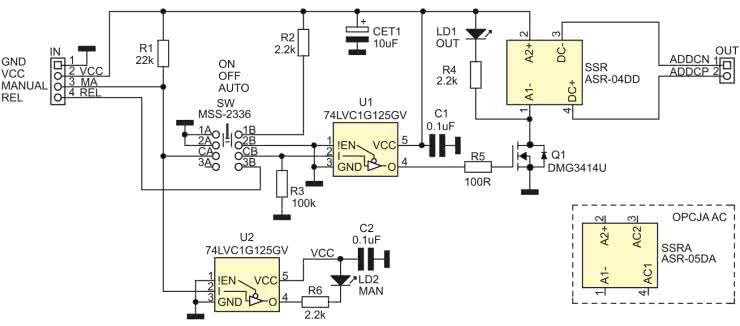

Schemat modułu przekaźnika został pokazany na rysunku 1. Elementem wykonawczym jest moduł SSR firmy Anly typu ASR-0xxx, który w zależności od typu, przystosowany jest do przełączania prądu stałego (3...60 VDC) lub zmiennego (24...280 VAC) z funkcją przełączania w "zerze", przy maksymalnym przełączanym prądzie 2...6 A. Przekaźniki wykonane są w formie zalewanego bloku i są zamienne mechanicznie. SSR dla łatwej identyfikacji różnią się kolorem obudowy, niebieska dla DC i czarna dla AC. W tabeli 1 zostało pokazane zestawienie parametrów umożliwiających dobór w zależności od współpracującego obciążenia.
Przekaźnik SSR sterowany jest sygnałem REL, który po buforowaniu bramką U1 steruje tranzystorem Q1. Dioda LD1 OUT sygnalizuje wyzwolenie "cewki" SSR. Moduł wyposażono w trójpozycyjny przełącznik SW umożliwiający ręczne sterowanie SSR, szczególnie przydatne podczas uruchamiania lub usuwania usterek w sterowaniu obciążeniem. W pozycji AUTO sygnał REL steruje bezpośrednio aktywacją przekaźnika, w pozycji OFF przekaźnik jest wyłączony, a w pozycji ON załączony, niezależnie od sygnału REL. Jednocześnie druga para styków SW służy do sygnalizacji "ręcznego" sterowania SSR, którą można zastosować do rejestrowania manipulacji przy obciążeniu. W położeniach ON i OFF sygnał MA przyjmuje stan niski, co dodatkowo sygnalizowane jest świeceniem LD2 MAN.
Moduł pracuje poprawnie zasilany 3,3...5 V, buforowanie SSR umożliwia sterowanie modułu nawet w wyjść o niewielkiej obciążalności, gdyż obciążeniem jest tylko bramka LVC i rezystor R3 100 kΩ, wymuszający stan niski na wejściu podczas przełączania styków SW.
Montaż i uruchomienie
Moduł zmontowany jest na niewielkiej dwustronnej płytce drukowanej zgodnej z Grove. Przed montażem należy zgodnie z tabelą 1 dobrać typ SSR w zależności od współpracującego obciążenia.

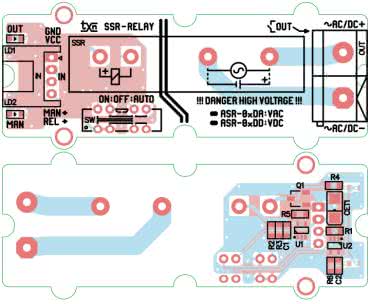

Schemat płytki został pokazany na rysunku 2, zmontowany moduł pokazuje fotografia tytułowa.
Zmontowany moduł nie wymaga uruchamiania, po podłączeniu obciążenia z zachowaniem polaryzacji (DC) oraz sterowania należy sprawdzić poprawność działania we wszystkich położeniach przełącznika SW.
Adam Tatuś, EP
- R1: 22 kΩ
- R2, R4, R6: 2,2 kΩ
- R3: 100 kΩ
- R5: 100 Ω
- C1, C2: 0,1 μF, 10 V (SMD0603)
- CET1: 10 μF, 10 V tantalowy (3216)
- LD1: LED czerwony (SMD0603)
- LD2: LED żółty (SMD0603)
- Q1: tranzystor mosfet DMG3414U (SOT-23)
- U1, U2: 74L VC1G125G V (SC70-5)
- IN: złącze Grove kątowe (110990037)
- OUT: złącze DG 7,5 mm (DG300-7.5-2)
- SSR: przekaźnik SSR (uwagi w tekście) ASR-04DD/ASR-05DA (ASR-04D)
- SW: przełącznik suwakowy (MSS-2336 Ninigi)
