- bazuje na specjalizowanym układzie MAX6817,
- wyjście układu aktywowanie jest po ustabilizowaniu się stanu wejścia na czas dłuższy niż 40 ms,
- aplikacja jest niewiarygodnie prosta i zajmuje niewiele przestrzeni,
- wymaga zasilania z zakresu 2,7...5,5 V, pobór prądu w spoczynku nie przekracza 6 μA.

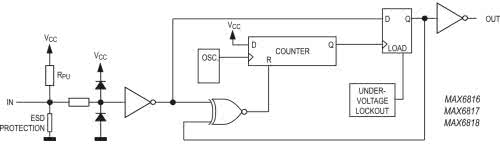

Moduł bazuje na układzie MAX6817, którego budowa wewnętrzna została pokazana na rysunku 1.
Dzięki zastosowaniu specjalizowanego rozwiązania aplikacja jest niewiarygodnie prosta i składa się, dodatkowo, z kondensatora odsprzęgającego zasilanie. Prostota okupiona jest niestety nieco wyższą ceną w porównaniu do kilkunastu elementów niezbędnych dla realizacji dyskretnej. Jednak gdy zależy nam na ograniczeniu zajmowanego miejsca i niezawodnym działaniu – wybór rozwiązania jest jednoznaczny.
Budowa i działanie

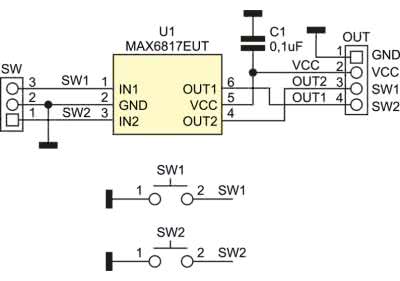

Schemat minimodułu został pokazany na rysunku 2. Elementy stykowe powinny być podłączone do wejść IN1 oraz IN2 i masy układu. Opcjonalnie płytka umożliwia wlutowanie typowych mikroprzełączników TACT 6×3 mm. Wyjście układu aktywowane jest po ustabilizowaniu się stanu wejścia na czas dłuższy niż 40 ms. Odfiltrowane sygnały OUT1, OUT2 wyprowadzone są wraz z zasilaniem na złącze standardu Grove.
Układ wymaga zasilania z zakresu 2,7...5,5 V. Pobór prądu w spoczynku przy zasilaniu 5,5 V nie przekracza 6 μA, przy obu wejściach zwartych do masy jest mniejszy od 180 μA. Przy niższych napięciach jest odpowiednio mniejszy.
Montaż i uruchomienie

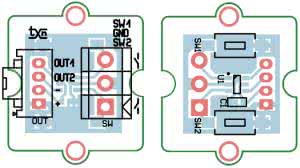

Moduł zmontowano na miniaturowej płytce dwustronnej zgodnej ze standardem Grove, której schemat został pokazany na rysunku 3.
Układ nie wymaga uruchamiania, po podłączeniu zasilania i elementów stykowych jest gotowy do pracy.

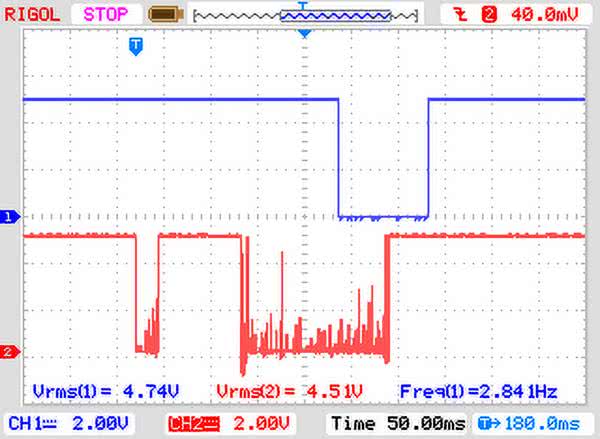

Przykładowy oscylogram pokazujący skuteczność układu został pokazany na rysunku 4. Jeżeli wszystko działa poprawnie, moduł można zastosować we własnych aplikacjach.
Adam Tatuś, EP
- C1: 0,1 μF SMD0603
- U1: MAX6817EUT (SOT-23-6)
- SW: złącze śrubowe DG381-3.5-3
- SW1, SW2: mikroprzełączniki 6×3 (opcja)
