Mikrokrokowy sterownik silnika

Mikrokrokowy sterownik silnika
Pobierz PDF Download icon

Silniki krokowe są jednymi z powszechniej stosowanych elementów elektromechanicznych. Ich prosta konstrukcja i osiągane parametry niestety okupione są dosyć skomplikowanym układem sterowania, szczególnie gdy wymagana jest praca z dokładnym pozycjonowaniem położenia wirnika tzw. mikrokrokiem.

Podstawowe parametry:
  • sterowanie standardowymi sygnałami STEP i DIR,
  • obsługa mikrokoku, aż do 1/256,
  • dostarcza ciągłego prądu 2,5 A na każdą fazę (w szczycie 4 A),
  • napięcie zasilania w zakresie 4,5…33 V.

W ofertach producentów dostępnych jest wiele kompleksowych rozwiązań driverów silników krokowych. Jednym z najnowszych opracowań jest układ TI o oznaczeniu DRV8424, którego strukturę wewnętrzną pokazano na rysunku 1. Zwiera on kompletny sterownik silnika krokowego z obsługą mikrokoku, aż do 1/256 oraz stopień mocy z dwoma mostkami H na tranzystorach MOSFET. Charakteryzuje się niewielkim napięciem nasycenia i jest zdolny do dostarczenia ciągłego prądu 2,5 A na każdy mostek (w szczycie 4 A), przy napięciu zasilania w zakresie 4,5...33 V.

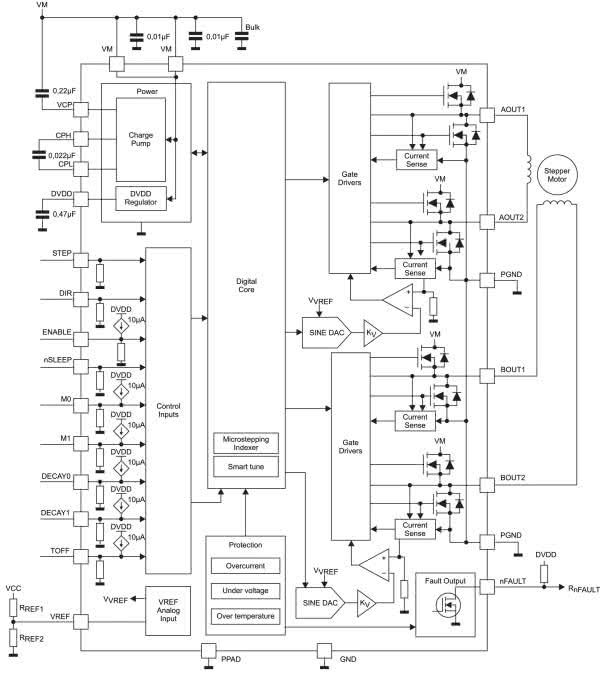

Rysunek 1. Schemat wewnętrzny DRV8424

Układ uzupełniono o sygnalizację stanów awaryjnych takich jak przegrzanie, przeciążenie, zwarcie i blokadę podnapięciową, sygnalizowane na wyjściu nFAULT. Wbudowane układy pomiaru prądu uzwojeń eliminują konieczność stosowania niskoomowych rezystorów pomiarowych. Prosta i typowa aplikacja wykorzystująca sygnały STEP/DIR ułatwia zastosowanie modułu w układach elektromechanicznych, a w szczególności w robotyce amatorskiej, także podczas modernizacji, gdzie sterowanie mikrokrokiem może podnieść dokładność pozycjonowania.

Budowa i działanie

Schemat modułu został pokazany na rysunku 2. Aplikacja układu DRV8424 jest bardzo prosta, moduł zasilany jest poprzez złącze PWR napięciem VM z zakresu 4,5...33 V, dobranym w zależności od zastosowanego silnika. Zasilanie odsprzęgane jest przez kondensatory CE1, C1 i C2. Należy pamiętać o odpowiedniej zewnętrznej pojemności filtrującej, zdolnej odebrać prądy hamowania z uzwojeń w docelowej aplikacji.

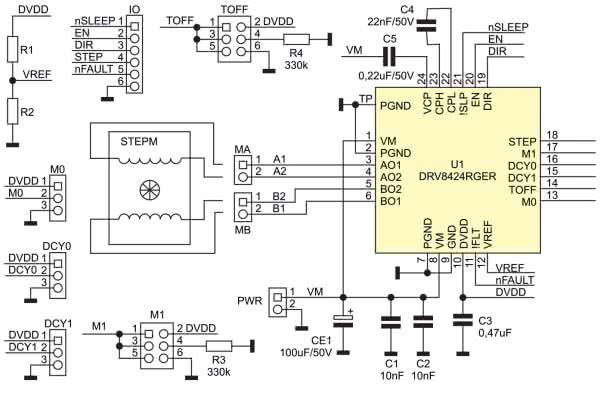

Rysunek 2. Schemat ideowy modułu DRV8824

Z napięcia VM, poprzez wewnętrzną przetwornicę, generowane jest napięcie VCP potrzebne do zasilania drivera tranzystorów MOSFET mostka H oraz napięcie pomocnicze DVDD. Kondensatory C4 i C5 są kondensatorami pompy ładunkowej VCP.

Uzwojenia silnika podłączone są do wyjść mostków U1 poprzez złącza MA i MB. Dzielnik R1, R2 określa napięcie odniesienia VREF dla układu regulacji prądu uzwojeń. Maksymalne dopuszczalne napięcie VREF wynosi 3,3 V. Prąd uzwojeń określony jest wzorem:

Ifs=Vref/1,32 [A]

Podczas doboru dzielnika należy uwzględnić prąd wyprowadzenia Vref wynoszący ok. 8,25 µA. W modelu R1=27 kΩ, R2=10 kΩ, co ustala prąd uzwojeń na ok. 675 mA. Podczas doboru prądu należy pamiętać, że maksymalny osiągnięty rzeczywisty prąd może zostać ograniczony dopuszczalną mocą strat i temperaturą struktury DRV8424.

Na złącze IO wyprowadzone są sygnały sterujące pracą układu U1:

  • nSLEEP – stan niski wprowadza układ w tryb uśpienia i kasuje błędy;
  • EN – stan wysoki aktywuje wyjścia układu;
  • DIR – określa kierunek obrotów silnika;
  • STEP – wejście impulsów kroków, aktywne zboczem narastającym. Maksymalna częstotliwość taktowania to 500 kHz. Maksymalna wartość rzeczywista częstotliwości określona jest parametrami silnika i obciążenia;
  • nFAULT – wyjście typu OD sygnalizujące błąd układu.

Układ sterowania układu DRV8424 konfigurowany jest zworami:

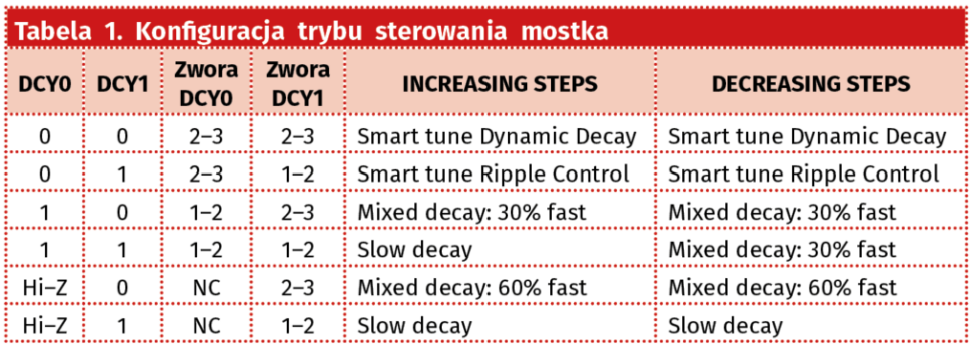

  • DCY0/1 – określającymi tryb sterowania mostkiem H wpływającym na szybkość zaniku prądu uzwojeń w trybie Smart/Fast/Slow/Mixed lub w trybie kontroli tętnień, zgodnie z tabelą 1. Odpowiednie sterowanie tranzystorami mostka H umożliwia zanik prądu uzwojeń w trybie przeciwprądu (Fast – reverse), recyrkulacji (Slow – brake) lub mieszanym (30/60% Fast);

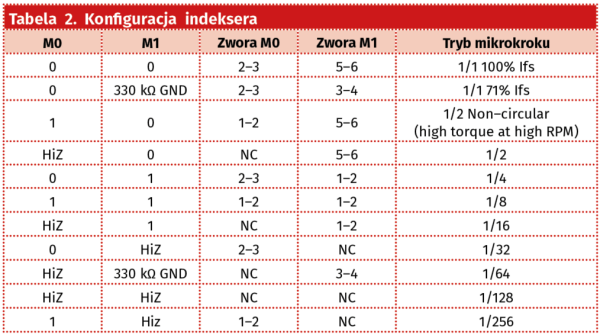

  • M0/M1 – określającymi tryb pracy indeksera, zgodnie z tabelą 2;

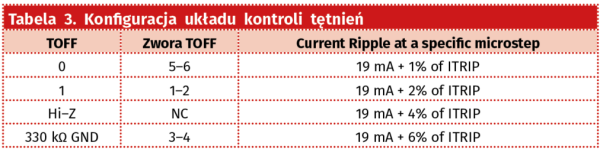

  • TOFF – określającą tryb kontroli tętnień prądu uzwojeń, zgodnie z tabelą 3.

Układ DRV8424 akceptuje zmiany nastaw indeksera i trybu pracy w locie, co ułatwia elastyczne sterowanie silnikiem.

Montaż i uruchomienie

Minimoduł zmontowany jest na dwustronnej płytce drukowanej, której schemat wraz z rozmieszczeniem elementów został pokazany na rysunku 3. Sposób montażu jest klasyczny i nie wymaga opisu, należy tylko pamiętać, aby poprawnie przylutować pad termiczny.

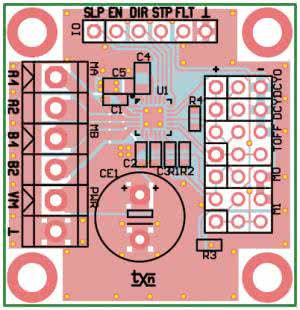

Rysunek 3. Schemat płytki PCB z rozmieszczeniem elementów

Sprawdzenie układu po doborze dzielnika R1, R2 odpowiadającego znamionowemu prądowi uzwojeń silnika i zapewnieniu odpowiednio wydajnego zasilania, sprowadza się do ustawienia zwór DCY0/1, M0/M1, TOFF określających tryb pracy indeksera i układu sterowania mostkiem H.

Po doprowadzeniu do złącza IO sygnału STEP z regulowanego generatora sygnału prostokątnego (3,3...5 V), określeniu kierunku obrotów DIR, aktywacji układu poprzez ustalenie stanu wysokiego EN i nSLEEP silnik powinien zacząć się obracać, o ile częstotliwość sygnału STEP i ustawianie indeksera nie przekraczają maksymalnej prędkości obrotowej silnika.

Pomimo prostego sterowania układem sterownika polecam zapoznanie się z kartą katalogową DRV8424 oraz notami aplikacyjnymi, gdzie w najdrobniejszych szczegółach opisane są tryby sterowania, które w artykule z oczywistych przyczyn opisane są w sposób skrócony.

Adam Tatuś, EP

Wykaz elementów:
Kondensatory:
  • C1, C2: 10 nF SMD0603
  • C3: 0,47 µF SMD0603
  • C4: 22 nF SMD0805
  • C5: 0,22 µF/50 V SMD0805 ceramiczny
  • CE1: 100 µF/50 V kondensator Low ESR 10 mm
Półprzewodniki:
  • U1: DRV8424RGER (VQFN24)
Inne:
  • DCY0, DCY1, M0, M1, TOFF: złącze SIP3 2,54 mm + zwory
  • IO CONN: złącze SIP6 2,54 mm
  • MA MB, PWR CONN: złącze DG381-3.5-2
Artykuł ukazał się w
Elektronika Praktyczna
czerwiec 2021
