Sterownik płynnego rozjaśniania i wygaszania oświetlenia LED sterowany włącznikiem

Sterownik płynnego rozjaśniania i wygaszania oświetlenia LED sterowany włącznikiem
Pobierz PDF Download icon

Oświetlenie, rozjaśniane i wygaszane w sposób płynny, daje przyjemny wizualnie efekt, którym wzbogaci każdą aranżację świetlną.

Podstawowe parametry:
  • sterowanie za pomocą dowolnego przełącznika zwiernego,
  • czas rozjaśniania i wygaszania regulowany w zakresie od 3 do około 90 sekund,
  • zasilanie 12 V.

Sterownik przeznaczony jest do taśm LED oraz niektórych żarówek LED pracujących w konfiguracji diody z szeregowym rezystorem. Współpracuje z klasycznymi włącznikami typu włącz/wyłącz. Włączenie włącznika uruchamia układ płynnie, zaświecając dołączone do wyjścia układu źródło światła. Natomiast w momencie wyłączenia włącznika nastąpi jego płynne powolne wygaszenie. Czas rozjaśniania i wygaszania regulowany jest potencjometrem.

Budowa i działanie

Schemat ideowy sterownika pokazano na rysunku 1. Układ włączany jest między źródło zasilania a odbiornik. Musi on być zasilany napięciem stałym, może to być akumulator lub dowolny zasilacz o wydajności prądowej odpowiadającej dołączonemu obciążeniu.

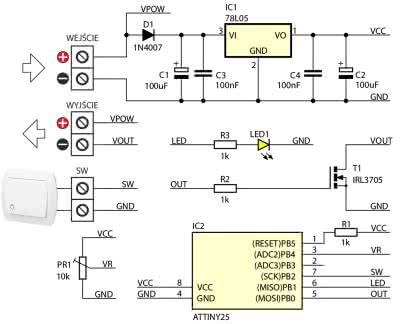

Rysunek 1. Schemat elektryczny układu

Dioda D1 zabezpiecza układ przed dołączeniem napięcia o niewłaściwej polaryzacji. Napięcie wejściowe jest podawane na stabilizator IC1 typu 78L05 dostarczający napięcia 5 V, a kondensatory C1...C4 zapewniają odpowiednią filtrację tego napięcia. Pracą układu steruje mikrokontroler IC2 typu ATtiny25. Elementem wykonawczym jest tranzystor T1 typu IRL3705.

Czas trwania funkcji rozjaśniania i wygaszania można regulować za pomocą potencjometru PR1 w zakresie od 3 do około 90 sekund. Cały proces sygnalizowany jest migotaniem diody LED1, natomiast po jego zakończeniu dioda będzie świecić światłem ciągłym.

Montaż i uruchomienie

Moduł należy zmontować na płytce drukowanej, której schemat montażowy pokazano na rysunku 2.

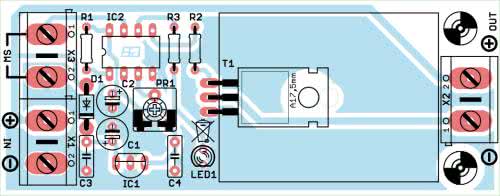

Rysunek 2. Schemat płytki PCB wraz z rozmieszczeniem elementów

Montaż rozpoczynamy od wlutowania w płytkę rezystorów i innych elementów o niewielkich rozmiarach, a kończymy, montując podstawkę, kondensatory elektrolityczne, złącza śrubowe oraz tranzystor wraz z radiatorem. Układ po zmontowaniu od razu gotowy jest do pracy.

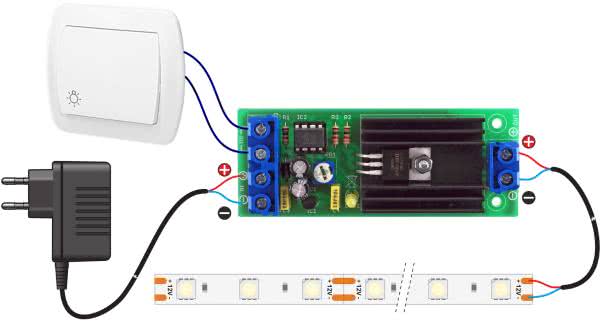

Rysunek 3. Sposób podłączenia gotowego układu

Na rysunku 3 pokazano sposób podłączenia sterownika.

EB

Wykaz elementów:
Rezystory:
  • R1...R3: 1 kΩ
  • PR1: 10 kΩ
Kondensatory:
  • C1, C2: 100 μF/16 V
  • C3, C4: 100 nF
Półprzewodniki:
  • LED1: dioda LED
  • D1: 1N4007
  • T1: IRL3705
  • IC1: 78L05
  • IC2: ATtiny25
Inne:
  • SW, IN, OUT: złącze DG360-7.5/2
  • Radiator
