Przetwornica napięcia dla mikrofonów phantom

Przetwornica napięcia dla mikrofonów phantom
Pobierz PDF Download icon

Przetwornica służy do zasilania mikrofonów wymagających napięcia 48 V w układzie phantom, uzyskiwanego z zasilania 3...6 V. Umożliwia współpracę mikrofonów z układami zasilanymi niskimi napięciami, gdy typowe wkładki pojemnościowe nie spełniają wymogów aplikacji.

Podstawowe parametry:
  • napięcie wyjściowe 48 V ±5%
  • dedykowana do mikrofonów w układzie phantom,
  • zasilanie 3…6 V.

Układ bazuje na przetwornicy podwyższającej, przeznaczonej do zasilania z zasilacza lub pakietu akumulatorów. Prąd wyjściowy przetwornicy to ok. 10 mA, co w zupełności wystarcza do zasilania mikrofonu.

Budowa i działanie

Zastosowany sterownik przetwornicy LT8330 pracuje w konfiguracji podwyższającej boost. Jego budowę wewnętrzną pokazano na rysunku 5, natomiast schemat całego układu pokazano na rysunku 1, nie odbiega on od noty aplikacyjnej.

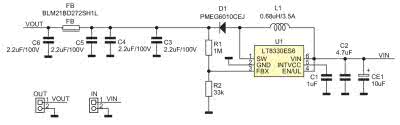

Rysunek 1. Schemat ideowy przetwornicy

Napięcie zasilania ze złącza IN doprowadzone jest do wejścia U1 przetwornicy podwyższającej. Dzielnik R1, R2 określa napięcie wyjściowe o wartości 48 V ±5%. Kondensatory C3...C5 filtrują napięcie wyjściowe przetwornicy, dodatkowy filtr FB i C6 zapewniają niski poziom szumów, co jest istotne przy zasilaniu mikrofonu.

Montaż i uruchomienie

Układ zmontowany jest na niewielkiej dwustronnej płytce drukowanej, której schemat i rozmieszczenie elementów pokazują rysunki 2 i 3.

Rysunek 2. Schemat płytki PCB wraz z rozmieszczeniem elementów, strona TOP
Rysunek 3. Schemat płytki PCB wraz z rozmieszczeniem elementów, strona BOTTOM

Montaż nie wymaga opisu, zmontowany układ pokazuje fotografia tytułowa. Przetwornica nie wymaga uruchamiania, po podłączeniu do akumulatora lub zasilacza 3...6 V należy skontrolować napięcie wyjściowe, ewentualnej korekty można dokonać zmianą wartości rezystora R1.

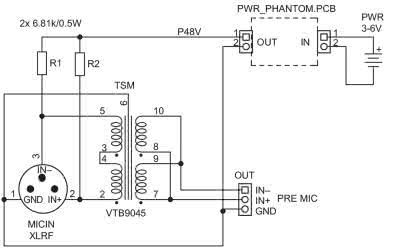

Rysunek 4. Sposób podłączenia przetwornicy

Przykładowy sposób włączenia zasilacza w tor mikrofonowy z transformatorem pokazano na rysunku 4.

Adam Tatuś
adam.tatus@ep.com.pl

Wykaz elementów:
Rezystory: (SMD0805)
  • R1: 1 MΩ
  • R2: 33 kΩ
Kondensatory: (SMD0805)
  • C1: 1 μF ceramiczny
  • C2: 4,7 μF ceramiczny
  • C3, C5, C6: 2,2 μF/100 V SMD1206 ceramiczny
  • CE1: 10 μF/10 V tantalowy SMD A
Półprzewodniki:
  • D1: PMEG6010CEJ
  • U1: LT8330ES6
Inne:
  • L1: 0,68 μH/3,5 A SMD WE744383340068
  • FB: BLM21BD272SH1L dławik ferrytowy SMD0805
  • IN, OUT: złącze SIP2
