Adaptery do programowania ATmega8 oraz ATtiny24

Adaptery do programowania ATmega8 oraz ATtiny24
Pobierz PDF Download icon

Adaptery mają za zadanie ułatwić programowanie procesorów, których najczęściej używamy. Są prostymi przystawkami umożliwiającymi łatwe dołączenie programatorów szeregowych AVR ISP do mikrokontrolerów AVR w obudowach DIP28 oraz DIP14.

Podstawowe parametry:
  • przeznaczone dla mikrokontrolerów AVR w obudowach DIP28 oraz DIP14,
  • współpracują z programatorami szeregowymi AVR ISP,
  • złącze programowania ISP w standardzie 6 PIN i 10 PIN,
  • dołączony rezonator kwarcowy 8 MHz.

Adapter AVT5808 obsługuje mikrokontrolery: ATmega8, ATmega48, ATmega88, ATmega168, ATmega328 wraz z dodatkowymi oznaczeniami literowymi: A, L, P i V. Adapter AVT5824 obsługuje mikrokontrolery: ATtiny24, ATtiny44, ATtiny88 wraz z dodatkowymi oznaczeniami literowymi: A, V. Każdy z programatorów wyposażony jest w dodatkowe złącze zasilania w postaci dwóch szpilek Goldpin, rezonator kwarcowy 8 MHz wraz z kondensatorami odprzęgającymi oraz niebieską diodę LED sygnalizującą dołączenie zasilania do płytki adaptera, a tym samym do programowanego mikrokontrolera.

Budowa i działanie

Adaptery zostały wyposażone w wygodną, wysokiej jakości podstawkę ZIF (3M/Textool). Dla mikrokontrolerów ATmega8 i zgodnych wyprowadzeniami jest to ZIF28 (DIL28), dla ATtiny24 i pochodnych – ZIF14 (DIL14). Podstawki typu ZIF są idealne do szybkiego i wygodnego programowania układów scalonych. Każdy z adapterów posiada złącze programowania ISP w standardzie 6 PIN i 10 PIN. Schematy elektryczne układów pokazano na rysunku 1. Nie są skomplikowane i nie wymagają dodatkowego komentarza.

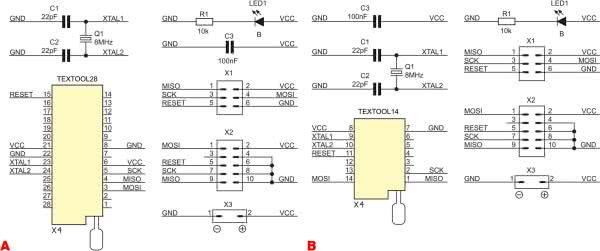

Rysunek 1. Schematy elektryczne, a) adaptera dla układów w obudowie DIL28, b) adaptera dla układów w obudowie DIL14

Montaż i uruchomienie

Schematy płytek PCB wraz z rozmieszczeniem elementów pokazano na rysunku 2.

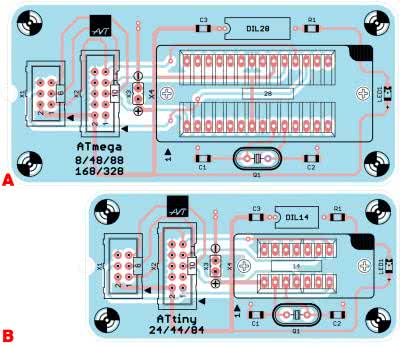

Rysunek 2. Schematy PCB wraz rozmieszczeniem elementów, a) adaptera dla układów w obudowie DIL28, b) adaptera dla układów w obudowie DIL14

Pomimo zastosowania elementów do montażu powierzchniowego SMD, montaż układów jest klasyczny i nie powinien sprawić żadnych trudności. Adaptery cechuje niewielki rozmiar oraz możliwość montażu dzięki otworom w narożach zaokrąglonej płytki. Rozwiązaniem bardziej optymalnym jest umieszczenie gumowych nóżek, co pozwala na szybką wymianę adaptera dołączonego do programatora na inny.

Mavin
mavin@op.pl

Wykaz elementów: Adapter dla układów w obudowie DIL28 (AVT-5808)
Rezystory:
  • R1: 10 kΩ
Kondensatory:
  • C1,C2: 15…33 pF
  • C3: 100 nF
Półprzewodniki:
  • LED1: LED 1206 (niebieska)
Pozostałe:
  • Q1: 8 MHz
  • X1: Z-WS6
  • X2: Z-WS10
  • X3: Goldpin 1×2
  • X4: ZIF28 (szeroka)
Adapter dla układów w obudowie DIL14 (AVT-5824)
Rezystory:
  • R1: 10 kΩ
Kondensatory:
  • C1,C2: 15…33 pF
  • C3: 100 nF
Półprzewodniki:
  • LED1: LED 1206 (niebieska)
Pozostałe:
  • Q1: 8 MHz
  • X1: Z-WS6
  • X2: Z-WS10
  • X3: Goldpin 1×2
  • X4: ZIF14
