Adapter zasilacza HLK-PM01

Prezentowany układ powstał w odpowiedzi na coraz większe zapotrzebowanie na takie proste zasilacze. Moduł może być wbudowany w większe urządzenie, jako pełnowartościowy zasilacz dla innych modułów. Elementy potrzebne do budowy opisywanego modułu są łatwo dostępne i tanie.

Budowa i działanie

Schemat ideowy układu pokazano na rysunku 1. Konstrukcja zasilacza oparta jest o standardową aplikację producenta. Użyty do budowy miniaturowy zasilacz HLK-PM01 o mocy 3 W firmy Hi-Link przetwarza napięcie sieciowe (AC) w zakresie 100...240 V na napięcie stałe (DC) 5 V o wydajności prądowej 600 mA (chwilowo 1000 mA). Idealnie nadaje się do zasilania układów, które mają zbyt mało miejsca na tradycyjny zasilacz z transformatorem. Dodatkowym atutem jest tryb niskiego poboru prądu przy braku obciążenia, dzięki czemu moc spoczynkowa wynosi mniej niż 0,1 W.

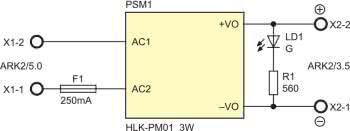

Rysunek 1. Schemat elektryczny układu

Sprawność przetwornicy przy zasilaniu 230 V i pełnym obciążeniu wynosi około 70%, stabilizacja napięcia ±0,2%, a stabilizacja prądu ±0,5%. Moduł posiada zabezpieczenie nadprądowe w zakresie od 150 do 200% maksymalnego obciążenia znamionowego oraz zabezpieczenie przeciwzwarciowe. Dzięki szerokiemu zakresowi temperatury pracy od –20 do 60°C moduł można zastosować nie tylko w aplikacjach wewnątrz budynków, ale i zewnętrznych. Sam moduł przetwornicy posiada następujące wymiary: 34×20×15 mm, a wraz z płytką adaptacyjną 38×38×20 mm, co pozwala na umieszczenie zestawu w tradycyjnej puszcze podtynkowej o średnicy 60 mm. Punkty lutownicze przy otworach montażowych umożliwiają dołączanie własnych modułów tworząc „kanapkę” z wykorzystaniem złącz szpilkowych typu „goldpin”. Dodatkowo, dwoma z nich może być przekazywane napięcie wyjściowe przetwornicy, bez konieczności korzystania ze złącza śrubowego i przewodu połączeniowego.

W obwodzie zasilania sieciowego znajduje się szybki bezpiecznik kubkowy o wartości 250 mA. Jako przyłącze zastosowano złącze śrubowe tzw. ARK o rastrze 5,08 mm. Po stronie napięcia wyjściowego znajduje się złącze ARK o rastrze wyprowadzeń 3,5 mm. Dioda LED w kolorze zielonym, z dołączonym rezystorem ograniczającym prąd, o wartości 560 Ω, sygnalizuje pojawienie się napięcia 5 V.

Montaż i uruchomienie

Schemat montażowy zasilacza pokazano na  rysunku 2. Pomocą w montażu będzie fotografia tytułowa.

Rysunek 2. Schemat płytki PCB wraz z rozmieszczeniem elementów

Montaż jest łatwy i nie wymaga dodatkowego komentarza, poradzą sobie z nim nawet mniej doświadczeni konstruktorzy. Bezbłędnie zmontowany układ działa poprawnie od razu po dołączeniu do sieci elektrycznej. Należy bezwzględnie pamiętać o tym, że moduł podłączany jest do sieci elektrycznej, czyli na płytce występują napięcia niebezpieczne dla zdrowia i życia człowieka.

Mavin
