Moduł interfejsu Ethernet do Arduino MKR Zero

Moduł interfejsu Ethernet do Arduino MKR Zero

Prezentowana płytka umożliwia połączenie Arduino MKR Zero ze światem IoT za pomocą sieci Ethernet i realizację prostych aplikacji internetowych. Bazuje na popularnym kontrolerze WIZ5500 firmy Wiznet, który oficjalnie wspierany jest przez środowisko Arduino.

Podstawowe parametry:
  • bazuje na popularnym kontrolerze WIZ5500,
  • wspierany przez środowisko Arduino,
  • komunikacja z procesorem poprzez interfejs SPI,
  • zasilanie 3,3 V.

Budowa i działanie

Schemat układu został pokazany na rysunku 1. Aplikacja modułu nie odbiega od karty katalogowej. Komunikacja z procesorem odbywa się poprzez interfejs SPI z zachowaniem połączeń zgodnych z płytką MKR. Układ U1 taktowany jest oscylatorem kwarcowym XT o częstotliwości 25 MHz. Zasilanie 3,3 V dostarczone jest przez układ przetwornicy obniżającej U3 typu ADP2108. Jako gniazdo RJ45 zastosowano moduł 08B01X1T06 zintegrowany z transformatorem i LED, sygnalizującymi stan interfejsu.

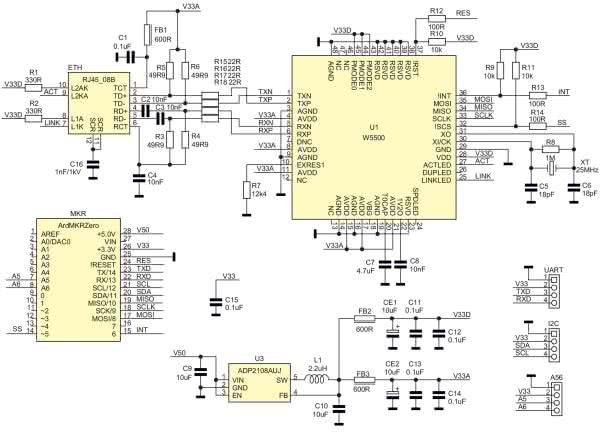

Rysunek 1. Schemat ideowy układu

Dla zwiększenia funkcjonalności modułu i ułatwienia komunikacji z modułami rozszerzeń i czujników na złącza wyprowadzono port szeregowy UART, magistralę I2C oraz dwa piny analogowe A56.

Montaż i uruchomienie

Układ zmontowany jest na dwustronnej płytce drukowanej, rozmieszczenie elementów zostało pokazane na rysunku 2.

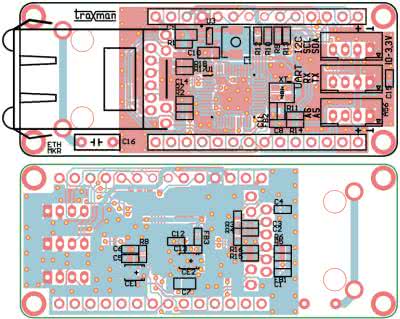

Rysunek 2. Schemat płytki PCB z rozmieszczeniem elementów: a) strona TOP, b) strona BOTTOM

Sposób montażu jest klasyczny i nie wymaga opisu. Zmontowany moduł pokazano na fotografii tytułowej i fotografii 1.

Fotografia 1. Zmontowany moduł

Ze względu na wysokość gniazda RJ45 moduł nie jest „stackowalny” i musi być montowany jako pierwszy na górze kanapki. Po prawidłowym montażu moduł jest od razu gotowy do pracy.

Adam Tatuś

adam.tatus@ep.com.pl

Wykaz elementów:
Rezystory: (SMD0603 1%)
  • R1, R2: 330 Ω
  • R3, R4, R5, R6: 49,9 Ω
  • R7: 12,4 kΩ
  • R8: 1 MΩ
  • R9, R10, R11: 10 kΩ
  • R12, R13, R14: 100 Ω
  • R15, R16, R17, R18: 22 Ω
Kondensatory:
  • C1, C11, C12, C13, C14, C15: 0,1 μF SMD0603
  • C2, C3, C4, C8: 10 nF SMD0603
  • C5, C6: 18 pF SMD0603
  • C7: 4,7 μF SMD0805
  • C9, C10: 10 μF SMD0805
  • C16: 1 nF/1 kV kondensator ceramiczny 5 mm
  • CE1, CE2: 10 μF/10 V kondensator tantalowy A
Półprzewodniki:
  • U1: W5500 (LQFP48)
  • U3: ADP2108AUJZ (SOT-23-5)
Inne:
  • A56, I2C, UART: złącze PH B4PHKS 2 mm 4 pin
  • ETH: gniazdo RJ45 z transformatorem 08B01X1T06
  • FB1, FB2, FB3: koralik ferrytowy 600 Ω 0,3 A SMD0603
  • L1: dławik mocy SMD HPI0420-2R2
  • MKR: złącze SIP14 2,54 mm
  • XT: kwarc 25 MHz 3,2×2,5 mm
Artykuł ukazał się w
Czerwiec 2020
