Podstawowe parametry:
- nakładka dla płytki Arduino MKR Zero,
- wyświetlacz: 4 cyfry 7-segmentowe,
- wspólne anody, 3 przyciski,
- interfejsy I2C i UART wyprowadzone na złączach.
Schemat modułu pokazano na rysunku 1.
Rysunek 1. Schemat elektryczny modułu
Ze względu na ograniczoną wydajność prądową wyprowadzeń procesorów rodziny SAMD konieczne jest buforowanie, zarówno segmentów, jak i anod wyświetlacza DISP. Funkcje buforów pełnią podwójne tranzystory NPN z wbudowanymi obwodami polaryzacji baz Q1...Q4 typu PUMH13 dla segmentów oraz PNP Q5, Q6 typu PUMB13 dla anod.
Rezystory R1...R8 ograniczają prąd segmentów. Na złącza I2C, UART (JST 2 mm) wyprowadzone są magistrale szeregowe płytki MKR Zero. Układ uzupełniają trzy przyciski S1...S3 z obwodami polaryzacji.
Układ zmontowany jest na niewielkiej dwustronnej płytce drukowanej, rozmieszczenie elementów pokazano na rysunkach 2a i 2b. Montaż nie wymaga szczegółowego opisu.

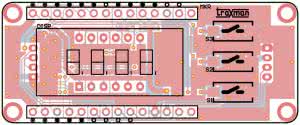

Rysunek 2a. Schemat płytki PCB wraz z rozmieszczeniem elementów - strona TOP

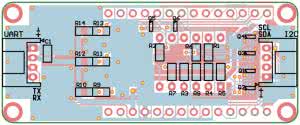

Rysunek 2b. Schemat płytki PCB wraz z rozmieszczeniem elementów - strona BOTTOM
Adam Tatuś, EP
Wykaz elementów:
Rezystory
- R1…R9, R11, R13: 100 Ω SMD0805
- R10, R12, R14: 47 kΩ SMD0805
Kondensatory:
- C1: 2,2 μF SMD 0805
Półprzewodniki:
- Q1…Q4: PUMH13.115 SOT-363
- Q5, Q6: PUMB13.115 SOT-363
- DISP: KW4-361AVA wyświetlacz 4 cyfry super jasny
Inne:
- S1, S2, S3: mikroswitch 3×6 SMD
- I2C, UART: S4B_PHKS2 złacza DG 2 pin
