Schemat ideowy modułu konwertera zamieszczono na rysunku 2. Układ U1 FT232RL pełni funkcję konwertera USB/Serial. Wybór starszego typu układu został podyktowany możliwością bezpośredniej współpracy interfejsu IO z sygnałami o poziomach TTL. Diody LED sygnalizują włączenie zasilania i sygnałów RXD/TXD interfejsu. Układ U2 typu ADM3251E pełni funkcję kompletnego konwertera poziomów TTL/RS232 z izolacją galwaniczną. Ma wbudowaną przetwornicę zasilającą, dostarczającą napięć wymaganych do działania izolatora, co znacząco upraszcza aplikację. Złącze CN umożliwia niezależne wykorzystanie bloków konwertera we własnych aplikacjach. Wyprowadzono na nie zasilanie i sygnały interfejsu szeregowego FT232RL/ADM3251E. Gdy nie będziemy korzystać z tej funkcjonalności, można w miejsce CN wlutować trzy zwory dla sygnałów V50, RX, TX.
Sygnały RS232 są wyprowadzone na gniazdo RS232A typu DB9F. Opcjonalnie można zamontować listwę rozłączną MC3 o rastrze 3,81 mm. Przewidziano też możliwość przylutowania kabla USB bezpośrednio do padów pod złączem USB.

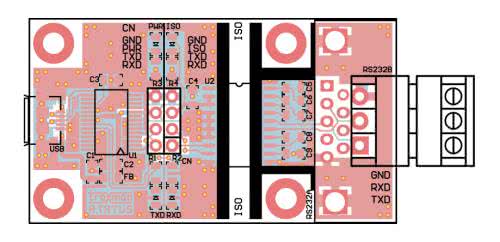

Moduł zmontowano na dwustronnej płytce drukowanej. Rozmieszczenie elementów pokazano na rysunku 1. Po założeniu zwór na złącze CN (lub wlutowaniu ich na stałe) konwerter należy przyłączyć do komputera. Powinny zaświecić się diody PWR/ISO oraz automatycznie zostaną zainstalowane sterowniki FT232RL. Po instalacji można sprawdzić poprawność działania np. za pomocą aplikacji terminalu. Ustawiając prędkość 115200, 8, N, 1 przy zwartych wyprowadzeniach TXDISO/RXDISO (DB9 2-3 lub MC 1-2), należy zweryfikować poprawność transmisji zwrotnej oraz jej sygnalizację diodami RXD/TXD.
Adam Tatuś, EP
- R1, R2: 330 Ω (SMD 0805)
- R3, R4: 2,2 kΩ (SMD 0805)
- C1, C3…C9: 0,1 μF (SMD 0805)
- C2: 1 μF (SMD 0805)
- ISO, RXD: LED SMD zielony
- PWR, TXD: LED SMD czerwony
- U1: FT232RL (SSOP28)
- U2: ADM3251E (SO20W)
- CN: goldpin IDC4+4 zwory
- FB: perełka ferrytowa SMD 600 Ω
- RS232A DB9RA/F: złącze DB9 kątowe, żeńskie
- USB_B_MICRO: złącze micro USB SMD
