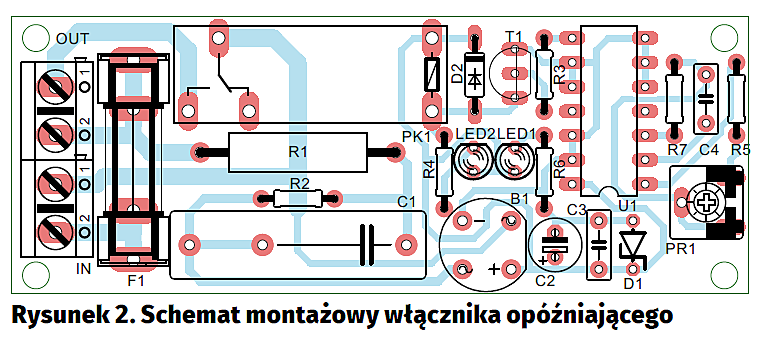

Schemat ideowy włącznika pokazano na rysunku 1, a montażowy na rysunku 2. Jest on zasilany z sieci 230 V AC za pomocą zasilacza beztransformatorowego. Kondensator C1 ogranicza prąd, który urządzenie może pobrać z sieci energetycznej, a rezystor R1 zabezpiecza mostek B1 przed uszkodzeniem na skutek przeciążenia. Rezystor R2 służy do rozładowania kondensatora C1 po odłączeniu zasilacza. Mostek prostowniczy dołączono do ogranicznika napięcia w postaci diody Zenera 12 V, natomiast kondensatory C2 i C3 pełnią funkcję filtra zasilania. Dioda LED1 informuje o załączeniu napięcia zasilania.
Głównym elementem układu jest scalony, programowany timer typu 4541. W proponowanym rozwiązaniu został on skonfigurowany do pracy w roli włącznika z regulowanym czasem zwłoki. Rezystory R5, R7, potencjometr PR1 i kondensator C4 to elementy wewnętrznego oscylatora układu U1. Mają one wpływ na długość odmierzanego czasu opóźnienia, który można ustawiać za pomocą potencjometru PR1. Z wyjścia Q układu U1, poprzez rezystor R3 i dalej tranzystor T1, jest sterowany przekaźnik załączający obciążenie. Dioda D2 zabezpiecza tranzystor przed uszkodzeniem podczas przełączania przekaźnika PK1, a dioda LED2 sygnalizuje jego zadziałanie.
Montaż układu jest typowy i nie powinien przysporzyć problemów. Zasilacz beztransformatorowy nie zapewnia separacji od sieci energetycznej, dlatego należy mieć na uwadze, że w układzie mogą występować napięcia niebezpieczne dla zdrowia i życia człowieka. Jako układ wykonawczy zastosowano przekaźnik o obciążalności styków 8 A/230 VAC. Przy sterowaniu obciążeniem o znacznej mocy należy zwrócić uwagę na obciążenie styków przekaźnika oraz ścieżek płytki drukowanej. Aby poprawić ich obciążalność, można pocynować ścieżki lub przylutować do nich drut miedziany.
