Układy DS1820 i DS1821 umożliwiają łatwy, "cyfrowy" pomiar temperatury z zakresu -55?+155°C. Nieco większym problemem jest pomiar wyższej temperatury za pomocą termopary. Istnieją interfejsy takie jak AD8495 ułatwiające współpracę z termoparą, ale to "tylko" interfejsy analogowe, które dla osiągnięcia pełnej funkcjonalności wymagają współpracy z przetwornikiem A/C. A gdyby tak udało się połączyć łatwość użycia DS1820 i wysoką, dopuszczalną temperaturę, która może być mierzona za pomocą termopary?

Projekt umożliwia pomiar temperatury za pomocą termopary typu „K” i jej odczytywanie poprzez interfejs 1-Wire. Jest on oparty na opracowaniu firmy Maxim Integrated – układzie scalonym MAX31850K. Zawiera kompletny, analogowy interfejs termopary z kompensacją zimnego końca, blokiem przeliczenia wartości temperatury, sygnalizacją stanów awaryjnych tj. zwarcia lub rozwarcia termopary oraz interfejs sieciowy 1-Wire z możliwością dołączenia 16 układów MAX31850x na wspólnej magistrali. Możliwa jest praca z zasilaniem własnym lub „sieciowym” w trybie parasite power. W zależności od wersji układu MAX31850, jest możliwa obróbka sygnału z termopar „J”, „K”, „N”, „T” oraz dla bliźniaczego MAX31851 – termopar typu „S” i „R”, co pokrywa użyteczny zakres pomiaru –270…1768°C przy odpowiednim doborze termopary. Użycie magistrali 1-Wire umożliwia łączenie MAX31850 z rodziną DS1820, zapewniając kompletny interfejs wielopunktowego pomiaru temperatury w jej szerokim zakresie. Jest to bardzo przydatne w praktyce, na przykład w sterownikach instalacji grzewczych, w których konieczny jest pomiar temperatury otoczenia i temperatury w komorze spalania.

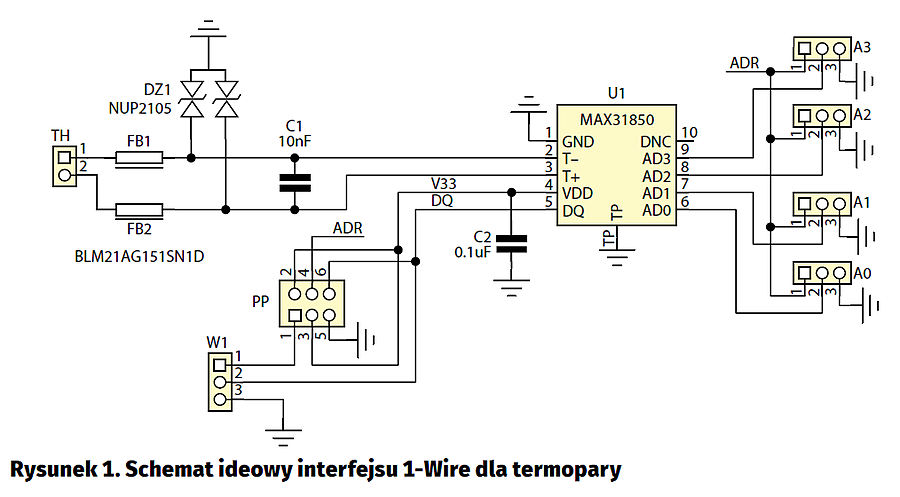

Schemat ideowy interfejsu termopary pokazano na rysunku 1. Oprócz MAX31850K i filtru wejściowego z zabezpieczeniem przepięciowym na DZ1, zawiera on tylko zwory konfiguracji adresu A0…A3 oraz zworę PP przełączającą konfigurację zasilania. Możliwy jest tryb z zasilaniem niezależnym (Vdd=typowo 3,3 V, zwory w położeniu 1-3/2-4) lub poprzez sieć (parasite power, zwory 3-5/4-6). Termoparę dołącza się do złącza TH z zachowaniem polaryzacji. Magistrala 1-Wire jest doprowadzona do złącza W1.

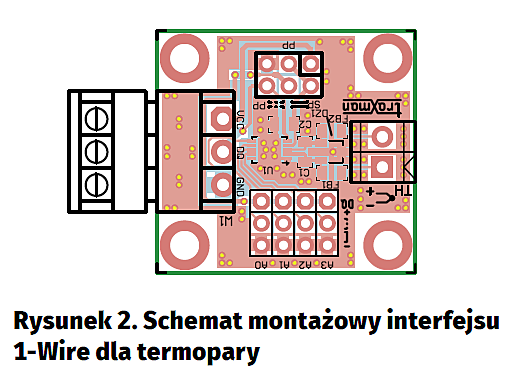

Moduł zmontowano na niewielkiej płytce drukowane – jej schemat montażowy pokazano na rysunku 2. Układ nie wymaga uruchamiania, do szybkiego sprawdzenia można wykorzystać dostępne w sieci biblioteki MAX31850_OneWire dla Arduino.

Adam Tatuś, EP
