Zasilacz jest niezastąpiony podczas uruchamiania i testowania układów elektronicznych wymagających podwójnego, symetrycznego źródła napięcia zasilania. Można go też wbudować w większe urządzenie. Umieszczony w obudowie wraz z transformatorem zasilającym może też posłużyć do zbudowania nieskomplikowanego zasilacza o wszechstronnym zastosowaniu, który przyda się do zasilania wzmacniaczy operacyjnych, układów audio itp.

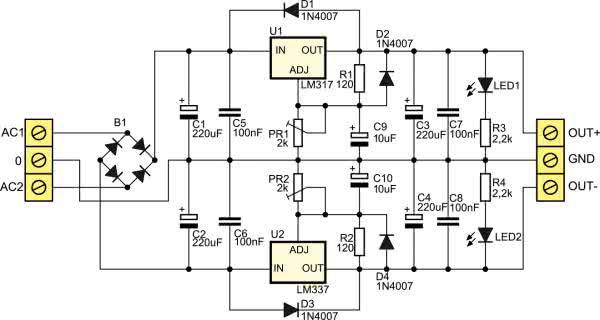

Rysunek 1. Schemat ideowy zasilacza symetrycznego

Schemat ideowy proponowanego rozwiązania pokazano na rysunku 1. Zasilacz to standardowa aplikacja układów LM317 (regulator napięcia dodatniego) oraz LM337 (regulator napięcia ujemnego), w których obudowie umieszczono wszystkie elementy wysokiej klasy regulatorów napięcia.

Układy stabilizatorów do prawidłowej pracy potrzebują zaledwie kilku elementów zewnętrznych, a ich podstawowa aplikacja została rozszerzona o mostek prostowniczy i kondensatory filtrujące napięcie wejściowe.

Układy LM317 i LM337 mają zabezpieczenia, które zapobiegają je przed przegrzaniem lub uszkodzeniem spowodowanym zwarciem wyjścia.

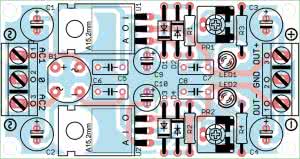

Rysunek 2. Schemat montażowy zasilacza symetrycznego

O obecności napięcia na wyjściu zasilacza informują diody LED1 i LED2. Napięcie wyjściowe ustala się za pomocą potencjometrów PR1 i PR2 w zakresie 1,2...24 VDC. Zalecane jest zastosowanie transformatora dostarczającego 2×17 VAC.

Schemat montażowy zasilacza pokazano na rysunku 2, a sposób jego dołączenia do transformatora na rysunku 3. Całość zmontowano na dwustronnej płytce drukowanej o wymiarach 33 mm× 62 mm.

Jej montaż rozpoczyna się od wlutowania oporników, diod prostowniczych oraz innych elementów o niewielkich wymiarach, a kończy montując kondensatory elektrolityczne oraz złącza śrubowe.

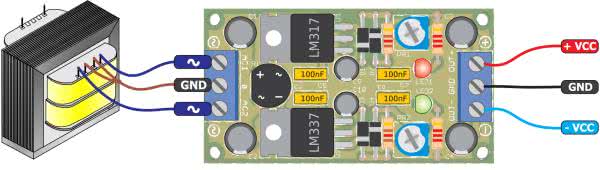

Rysunek 3. Sposób dołączenia zasilacza do transformatora

Zasilacz zmontowany ze sprawnych elementów nie wymaga jakichkolwiek czynności uruchomieniowych i po dołączeniu napięcia wejściowego od razu jest gotowy do pracy.

Układy U1 i U2 nie zostały wyposażone w radiatory, dlatego moduł przewidziano do pracy ze stosunkowo niewielkim prądem obciążenia - rzędu 300 mA, mimo iż maksymalna wydajność prądowa stabilizatorów jest znacznie większa.

EB
