Uniwersalny tester sterowników silników krokowych

Uniwersalny tester sterowników silników krokowych
Pobierz PDF Download icon
Moduł jest nieskomplikowanym, ale funkcjonalnym testerem sterowników silników krokowych. Przykładami takich sterowników są kity AVT1682 oraz AVT5358/1. Dzięki niemu można uruchomić sterownik silników krokowych bez konieczności używania komputera PC.

Sterowniki z oferty sklepu AVT zaprojektowano, jako końcówki mocy sterujące silnikami krokowymi wymagające zewnętrznych sygnałów sterujących: ENABLE - włączenie stopnia mocy, DIR - ustalenie kierunku obrotów, CLK - sygnał zegarowy decydujący o prędkości obrotowej silnika, GND - masa oraz zasilanie +5 V dla obwodów logicznych sterownika. Typowo te sygnały są generowane przez komputer PC lub sterownik przemysłowy. Prezentowany tester generuje wymagane sygnały, umożliwia zmianę kierunku wirowania przyciskiem SW1 oraz pozwala na włączanie stopnia mocy sterownika przełącznikiem SW2.

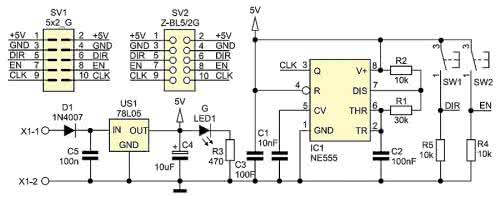

Rysunek 1. Schemat ideowy testera sterowników silników krokowych

Rysunek 2. Schemat montażowy testera sterowników silników krokowych

Schemat ideowy testera pokazano na rysunku 1. Jego sercem jest wszechstronny, nieśmiertelny układ scalony NE555 wytwarzający sygnał taktujący dla testowanego sterownika. Timer IC1 pracuje w jednym z najczęściej stosowanych rozwiązań, czyli w układzie generatora astabilnego generującego impulsy o czasie trwania zależnym od pojemności C2 i rezystancji R1, R2. Częstotliwość generowanego sygnału jest stała i wynosi 200 Hz.

Schemat montażowy generatora pokazano na rysunku 2. Zalecana kolejność montażu to elementy bierne, układy scalone, przycisk, przełącznik i jako ostatnia złączka śrubowa lub sprężynowa oznaczona symbolem X1. Po zmontowaniu układu trzeba bardzo starannie skontrolować, czy podczas lutowania nie powstały zwarcia punktów lutowniczych.

Rysunek 3. Schemat przyłączenia sterownika - wariant 1

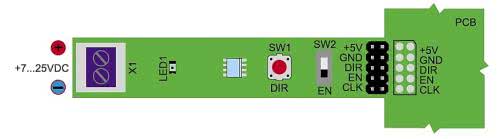

Rysunek 4. Schemat przyłączenia sterownika - wariant 2

Tester nie wymaga żadnych czynności związanych z uruchamianiem i od razu powinien pracować poprawnie. Należy jedynie doprowadzić zasilanie z zakresu 7...25 VDC do złącza X1. Wskaźnikiem obecności zasilania jest dioda LED1. Tester należy połączyć ze sterownikiem za pomocą taśmy 10-żyłowej z zaciśniętymi na jej końcach gniazdami IDC (SV1) lub bezpośrednio założyć płytkę testera na płytkę sterownika (SV2) zgodnie ze schematem połączeniowym przedstawionym na rysunku 3 i rysunku 4.

Jakub Sobański
mavin@op.pl

Artykuł ukazał się w
Październik 2014
