Rodzina SAMD20 składa się z kilkunastu typów układów o zróżnicowanej liczbie wyprowadzeń i pojemności pamięci Flash czy RAM. W module zastosowano jeden z najmniejszych kontrolerów SAMD20E w obudowie TQFP32. W zależności od wymagań aplikacji można wlutować procesor SAMD20E14A lub SAMD20E18A o pamięci programu/danych 16 kB/2 kB i odpowiednio 256 kB/32 kB, bez wykonywania zmian na płytce.

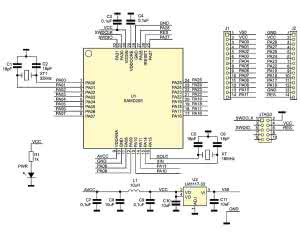

Rysunek 1. Schemat ideowy modułu z SAMD20 |

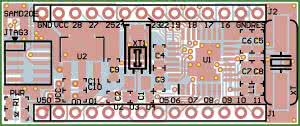

Rysunek 2. Schemat montażowy modułu z SAMD20 |
Schemat ideowy minimodułu pokazano na rysunku 1.

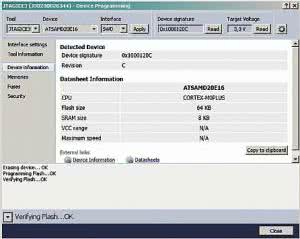

Rysunek 3. Prawidłowo zainstalowany moduł SAMD20E
Moduł z założenia jest nieskomplikowany oraz tani, a przez to pozbawiony peryferiów. Na płytce mieszczą się jedynie elementy niezbędne dla poprawnego funkcjonowania mikrokontrolera U1, natomiast układy peryferyjne z założenia są montowane w aplikacji docelowej.
W skrajnym przypadku na płytce minimodułu mogą być zamontowane jedynie mikrokontroler U1, kondensatory filtrujące zasilanie C3, C4, C9 i C10, filtr napięcia dla toru przetwornika A/C (dławik L1, pojemności C7 i C8), złącze programowanie JTAG3 i dioda PWR sygnalizująca obecność zasilania.
Moduł może być uzupełniony o stabilizator LDO 3,3 V (U2) oraz dwa dodatkowe rezonatory kwarcowe: jeden dla układu taktowania procesora XT, drugi dla zegara czasu rzeczywistego XT1. Należy tylko pamiętać o odpowiednim skonfigurowaniu mikrokontrolera. Programowanie SAMD20 odbywa się za pomocą programatora JTAG3 w trybie SWD.
Moduł zmontowano na dwustronnej płytce drukowanej, której schemat montażowy pokazano na rysunku 2. Rozstaw złącz umożliwia montaż modułu na płytkach prototypowych lub stykowych o rastrze 100 mils. Poprawnie zmontowany moduł gotowy jest do pracy i po prawidłowym wykryciu przez AVR Studio (rysunek 3; programator np. JTAG3, tryb SWD) możliwe jest jego oprogramowanie.
Adam Tatuś, EP
