Moduł bezprzewodowego ładowania z zabezpieczeniem Trust Charge

Czwartek, 11 Sierpień 2022

Płytka ewaluacyjna REFWLCTX15WC1 Power Transmitter to wysoce zintegrowana, zgodna z Qi v1.3.2 konstrukcja przetwornika Extended Power Profile (EPP) o mocy 15 W. W połączeniu z komponentami zasilającymi OptiMOS oraz OPTIGA Trust Charge rozwiązanie tworzy wysoce wydajną i bezpieczną platformę ładowania bezprzewodowego.

Płytka zasilana jest za pomocą zasilacza USB-C zgodnego z USB PD 3.0 lub ze złącza zasilania DC na które należy podać napięcie z zakresu 9...20 V. Współpracuje z graficznym interfejsem użytkownika, który umożliwia konfigurację parametrów ładowania bezprzewodowego. Aplikacja pozwala również na aktualizację oprogramowania układowego za pomocą interfejsu USB-C lub I2C wraz z dołączonym kluczem sprzętowym oraz za pomocą programatora/debuggera SWD.

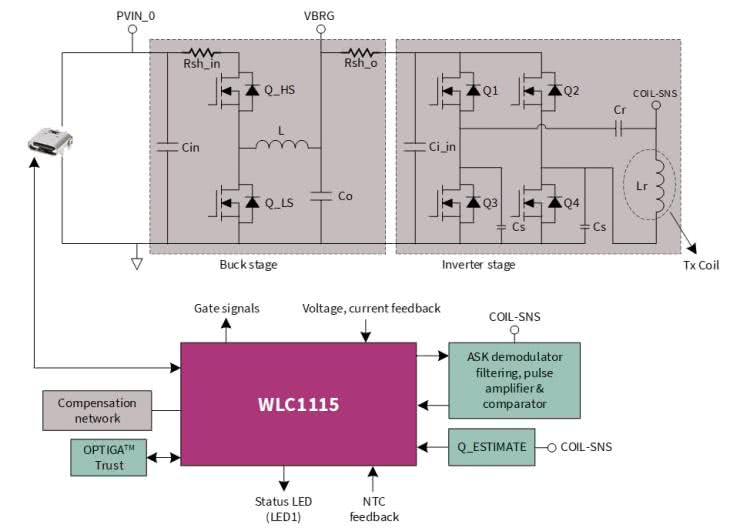

Rysunek 1. Schemat blokowy płytki ewaluacyjnej

Płytka współpracuje z odbiornikami bezprzewodowymi z certyfikatem WPC. Stopień wejściowy układu zasilania to regulator w topologii buck z dwoma kluczami, który służy do zapewnienia regulowanego napięcia do falownika pełnomostkowego, napędzającego obwód rezonansowy (kondensator rezonansowy i cewka nadajnika). Jako kontroler zastosowano układ typu WLC1115, który może obsługiwać sterowanie ze zmiennym napięciem wejściowym falownika i zmienne częstotliwości robocze WPC. WLC1115 ma zintegrowane sterowniki bramek dla kluczy regulatora oraz falownika i oferuje wiele programowalnych funkcji do tworzenia odrębnych rozwiązań nadajników bezprzewodowych. Infineon oferuje rozwiązanie referencyjne z certyfikatem Qi v1.3.2 EPP z kilkoma konfigurowalnymi parametrami za pomocą narzędzia konfiguracji.
