Moduł SOM z układem SAM9X60D1G od Microchip

Wtorek, 09 Sierpień 2022

Moduł SOM bazuje na wysokowydajnym mikrokontrolerze SAM9X60D1G (SiP) taktowanym do 600 MHz i tworzy niewielki komponent o wymiarach 28×28 mm odpowiedni do ręcznego lutowania. Integruje w jednym pakiecie MPU, pamięć DDR, pamięć flash, bloki zasilania i taktowania.

SAM9X60D1G-SOM to pierwszy SOM firmy Microchip wyposażony w pamięć flash SLC NAND 4 Gb, aby uprościć przechowywanie danych w urządzeniach aplikacyjnych. Zastosowanie wszystkich niezbędnych komponentów zmniejsza ryzyko związane z przerwami w dostawach i wahaniami cen. Układ scalony odpowiedzialny za zarządzanie energią to MCP16501 (PMIC), który upraszcza projektowanie zasilania do pojedynczej szyny napięcia 5 V, a jednocześnie gwarantuje niski pobór mocy.

Rysunek 1. Schemat blokowy modułu

Aby zapewnić funkcje, których może wymagać system podłączony do sieci Ethernet, moduł SAM9X60D1G-SOM zawiera kontroler 10/100 Ethernet PHY typu KSZ8081 i 1 kb szeregową pamięć EEPROM z zaprogramowanym adresem MAC (EUI-48). Klienci mogą dalej dostosowywać swój projekt z zastosowaniem rozruchu z wbudowanym bezpiecznym przechowywaniem kluczy (OTP), sprzętowym mechanizmem szyfrowania (TDES, AES i SHA) oraz prawdziwym generatorem liczb losowych (TRNG).

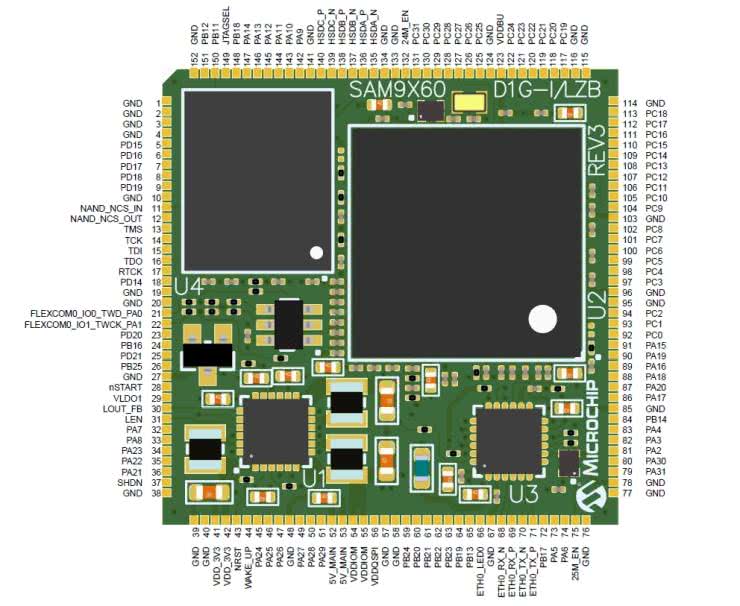

Rysunek 2. Opis wyprowadzeń modułu

Ten najnowszy SOM zapewnia klientom rozwiązanie typu small-form-factor bezpośrednio od firmy Microchip i zmniejsza ciężar logistyczny związany z oddzielnym zamawianiem każdego z sześciu aktywnych komponentów i licznych elementów pasywnych w SOM.

Dokumentacja modułu: www.microchip.com
