Wyświetlacz LCD-TFT Winstar o przekątnej 5 cali

Wyświetlacz LCD-TFT Winstar o przekątnej 5 cali

Wyświetlacz firmy Winstar typu WF50BTIAGDNN0# ma rozdzielczość 800×480 pikseli przy przekątnej ekranu równej 5 cali. Został wyposażony w podświetlenie Edge LED, dzięki czemu uzyskuje jasność o wartości 500 cd/m2 oraz statyczny kontrast rzędu 500:1. Ten model wyświetlacza odznacza się konkurencyjną ceną i dobrą dostępnością.

Wyświetlacz nie ma kontrolera, został wyposażony w klasyczny interfejs RGB wyprowadzony na 40-stykową taśmę o rastrze 0,5 mm. Zawiera zintegrowany moduł zapewniający prawidłowe zasilanie matrycy, dlatego wymaga tylko zasilania o napięciu 3,3 V i wydajności ok. 200 mA oraz oddzielnego zasilania podświetlania LED o napięciu ok. 19 V i stabilizowanym prądzie 60 mA.

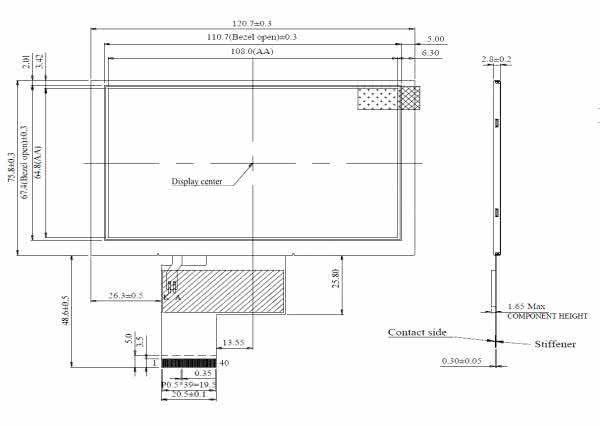

Rysunek 1. Wymiary wyświetlacza

Wyświetlacz może pracować w przemysłowym zakresie temperatur: -20...70°C. Jego wymiary zostały pokazane na rysunku 1.
