Uniwersalny zestaw do wykonywania osłon ekranujących

Uniwersalny zestaw do wykonywania osłon ekranujących

Firma Harwin oferuje zestaw Shield Can Kit, który umożliwia łatwe wykonanie metalowych osłon ekranujących montowanych na PCB. Takie rozwiązania są stosowane dla ograniczenia zakłóceń EMI generowanych z osłanianego obwodu, ale także blokują wiele zakłóceń docierających do obwodu z zewnątrz.

W zestawie o oznaczeniu S01-806005KIT znajdują się dwie niewielkie formatki z cienkiej blachy oraz 24 zaczepy (fotografia 1). Na jednej stronie każdej formatki naniesiona jest siatka ułatwiająca docinanie odpowiednich wymiarów oraz zaginanie.

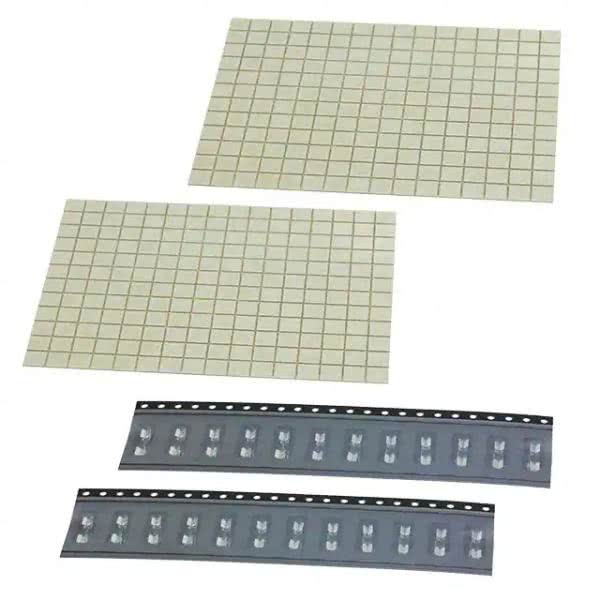

Fotografia 1. Skład zestawu

Zaczepy montowane są na płytce PCB wzdłuż krawędzi obszaru ekranowanego i pozwalają na wygodne i pewne zamocowanie pokrywy ekranującej (fotografia 2). W dokumentacji producenta znajduje się dokładny opis przebiegu całej operacji. Firma Harwin oferuje, także wiele innych elementów przeznaczonych do wykonywania osłon ekranujących.

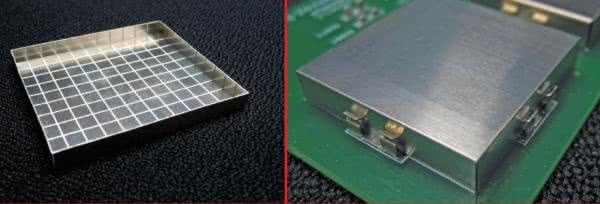

Fotografia 2. Przykładowa osłona ekranująca

Dokumentacja producenta

Strona dystrybutora
