Do prawidłowej pracy wymaga niewielkiego dławika o indukcyjności 4,7 μH i kondensatora wyjściowego o pojemności zaledwie 0,47 μF. W takiej konfiguracji potrafi zasilać 13 sekcji po 3 diody LED – całkowity prąd wyjściowy 260 mA (rysunek 1).

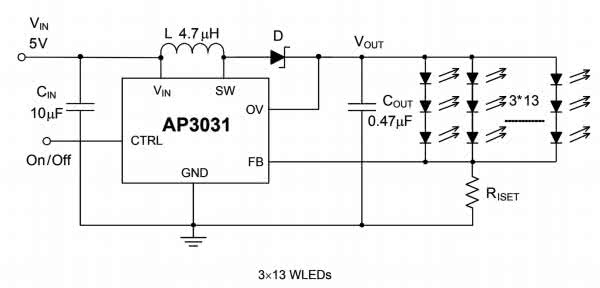

Rysunek 1. Typowa aplikacja układu AP3031 w zasilaniu diod LED
W zupełności wystarczy do zasilania podświetlenia ekranów o przekątnej do 7...10 cali. Niewielkie gabaryty komponentów zewnętrznych oraz samego kontrolera przekładają na niewielkie wymiary kompletnego rozwiązania. W przypadku aplikacji ze stałym napięciem wyjściowym wystarczy zastosować dzielnik rezystancyjny w obwodzie sprzężenia zwrotnego (rysunek 2).

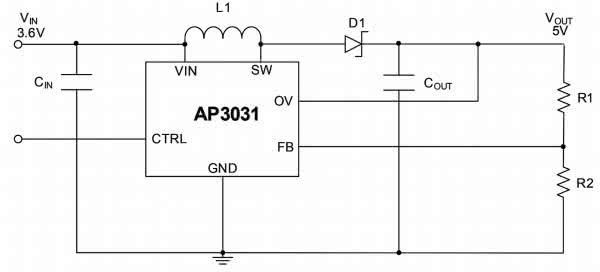

Rysunek 2. Schemat aplikacji układu ze stałym napięciem wyjściowym
Podstawowe parametry układu:
- częstotliwość kluczowania: 1 MHz,
- zakres napięcia wejściowego: 2,7...16 V,
- maksymalny prąd wyjściowy: 260 mA przy zasilaniu 5 V,
- ograniczenie prądowe elementu przełączającego: 1,4 A,
- funkcja soft-start,
- wejście uaktywniające kontroler (pozwala na regulowanie jasności podświetlenia),
- zabezpieczenie termiczne,
- zabezpieczenie przed przekroczeniem napięcia na wyjściu (w przypadku uszkodzenia łańcucha LED)
- dostępny w obudowie SOT-23-6 oraz opcjonalnie TSOT23-6 i SOIC-8.
