Wyświetlacz IPS z pojemnościowym panelem dotykowym

Wyświetlacz IPS z pojemnościowym panelem dotykowym

Wyświetlacz LCD-TFT firmy Winstar typu WF50DTYA3MNG10# ma ekran o przekątnej 5 cali i oferuje wysoką rozdzielczość 1280×720 pikseli. Dzięki zastosowaniu matrycy w technologii IPS wyświetlacz wiernie odtwarza kolory i jest czytelny pod każdym kątem. Nie występuje tu efekt inwersji skali szarości cechujący popularne matryce TN. Także spadek kontrastu przy zwiększaniu kąta obserwacji jest znacznie niższy.

Wyświetlacz jest wykonany w orientacji poziomej i został wyposażony w kontroler ILI9881C pozwalający na korzystanie z interfejsu MIPI. Pojemnościowy panel dotykowy nie wymaga siły nacisku przy użytkowaniu i zawiera funkcję multitouch. Jego powierzchnia jest zbudowana ze szkła, co umożliwia łatwiejsze czyszczenie oraz sprawia, że ekran jest odporny na zarysowania dobrze radzi sobie z wodą i brudem na powierzchni. Ekran charakteryzuje się jasnością na poziomie 250 cd/m2, statycznym kontrastem rzędu 800:1 i możliwością pracy w przemysłowym zakresie temperatur -20...70°C.

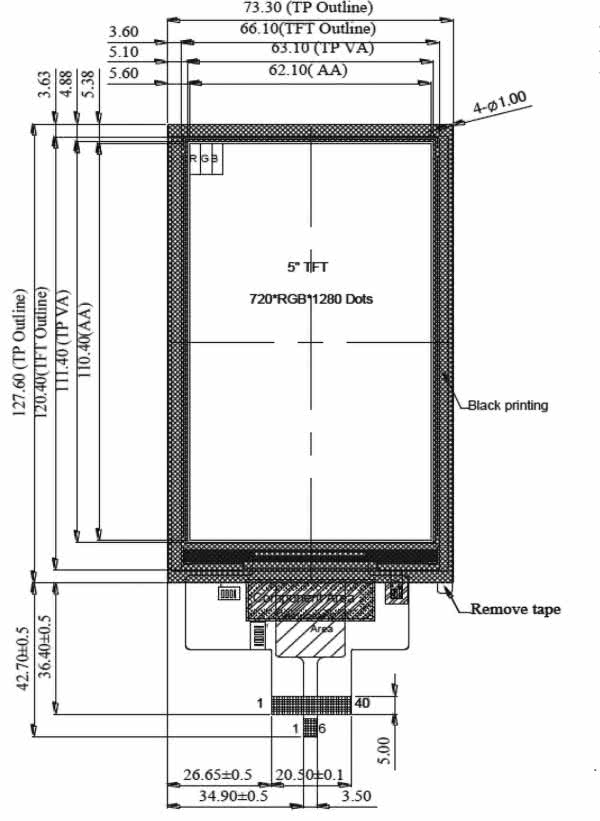

Rysunek 1. Wymiary wyświetlacza

Strona dystrybutora
