Magnetyczny czujnik prędkości i kierunku - VM821Q1 Quadrature Sensor

Magnetyczny czujnik prędkości i kierunku - VM821Q1 Quadrature Sensor

Układ scalony VM821Q1 do miniaturowy czujnik magnetyczny przeznaczony do współpracy z pierścieniem magnetycznym. Dzięki unikalnej konstrukcji ten jeden element pozwala na pomiar prędkości obrotowej, która jest proporcjonalna do częstotliwości impulsów na wyjściu, oraz pozwala określić kierunek obrotu, który jest zakodowany w przesunięciu faz sygnałów wyjściowych.

Czujnik Honeywell typu VM821Q1 został wyposażony w mostek AMR (Anisotropic Magnetoresistive) pozwalający uzyskać wyższą czułość i działa z większą szczeliną powietrzną niż typowe czujniki Halla.

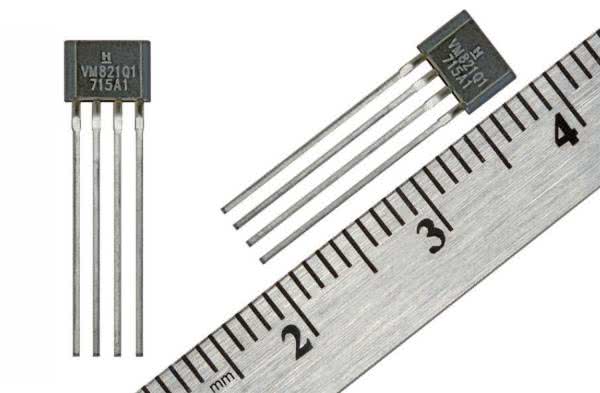

Fotografia 1. Wygląd czujnika Honeywell typu VM821Q1

To pozwala na większą elastyczność projektowania i większe tolerancje montażowe. Czujnik został tak zoptymalizowany, że na sygnał wyjściowy nie ma wpływu „bicie” czy wibracje elementów mechanicznych lub nagłe zmiany szczeliny powietrznej. Jest niewrażliwy na wielkość bieguna magnesu i nie wymaga parowania czujnika z magnesem pierścieniowym. Działa w szerokim zakresie prędkości, temperatur i szczelin powietrznych. Typowa aplikacja układu i przebiegi wyjściowe zostały pokazane na rysunku 1.

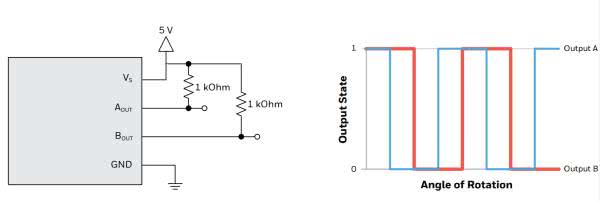

Rysunek 1. Typowa aplikacja układu i przebiegi wyjściowe
