Kontroler gestów MGC3140 do zastosowań w motoryzacji

Kontroler gestów MGC3140 do zastosowań w motoryzacji

Podobnie jak mowa, gesty wykonywane dłońmi mają wyjątkową jakość, która charakteryzuje się parametrami czasowymi i amplitudowymi. Firma Microchip oferuje ciekawe rozwiązanie w postaci układu MGC3140 umożliwiające sterowanie gestami 3D w prawie każdej, nawet prostej aplikacji, ponieważ nie wymaga zasobów hosta. Aby wyeliminować złożoność i potrzebę dodatkowego przetwarzania, unikalna technika rozpoznawania gestów GestIC, jest realizowana w układzie.

Kontrolery MGC3030/3130/3140 są kompletnymi rozwiązaniami jednoukładowymi dla realizacji nowej generacji interfejsów użytkownika, umożliwiających sterowanie gestami 3D. MGC3140 to pierwszy kontroler gestów firmy Microchip z kwalifikacją AEC-Q100 do zastosowań w motoryzacji.

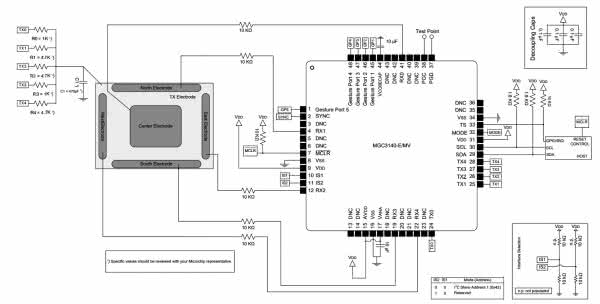

Rysunek 1. Schemat typowej aplikacji układu MGC3140

Podstawowe parametry układu:

  • zasięg wykrywania od 0 (dotyk) do 10 cm,
  • aktualizowanie sensora z częstotliwością do 200 Hz (5 ms),
  • zaimplementowany pakiet wzorów gestów z możliwością aktualizacji,
  • praca w temperaturze od -40°C do +125°C,
  • interfejs cyfrowy I2C oraz konfigurowalne porty GPIO,
  • pełne pokrycie powierzchni, brak martwych punktów,
  • niewrażliwy na oświetlenia,
  • wbudowane adaptacyjne filtrowanie zakłóceń,
  • wbudowaną funkcja automatycznego wybudzania/usypiania,
  • pobór prądu <100 μA w stanie uśpienia,
  • niska złożoność systemu i niskie koszty.

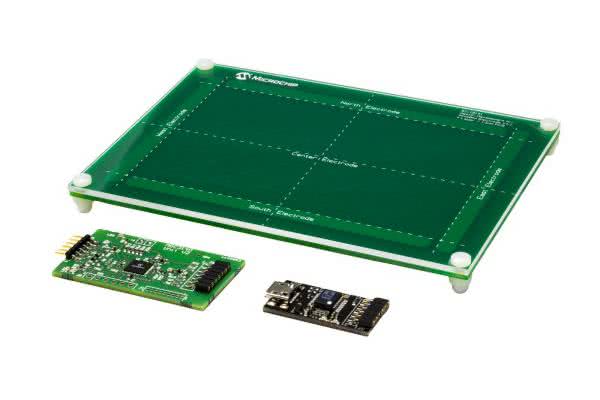

Fotografia 1. Wygląd zestawu ewaluacyjnego

Na rysunku 1 został pokazany schemat typowej aplikacji układu, natomiast fotografa 1 prezentuje wygląd zestawu ewaluacyjnego i przykład wykonania płytki – pola sensorów.

Strona producenta

Dokumentacja układu
