Moduł z 3-kanałowym czujnikiem odległości OPT3101

Moduł z 3-kanałowym czujnikiem odległości OPT3101

Czujniki odległości typu ToF (Time of Flight Distance Sensor) zwykle charakteryzują się wąskim kątem obszaru obejmowanego działaniem. Moduł Polou 3680 jest pod tym względem wyjątkowy – oferuje kąt widzenia równy aż 180<stopni> przy zasięgu 1 m.

Moduł jest 3-kanałowym czujnikiem odległości bazujacym na układzie scalonym OPT3101 firmy Texas Instruments. W przeciwieństwie do konwencjonalnych czujników podczerwieni, które wykorzystują intensywność odbitego światła do oszacowania odległości od obiektu, moduł emituje światło podczerwone 940 nm z częstotliwością 10 MHz, a następnie mierzy fazę (opóźnienie) odbitego sygnału, co odpowiada zmierzonej odległości.

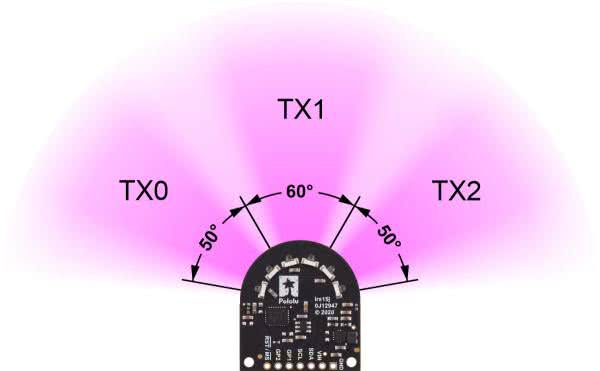

Rysunek 1. Na płytce znajdują się 3 kanały transmitujące wiązkę podczerwieni, z których każdy obejmuje około 50...60°

Na płytce znajdują się 3 kanały transmitujące wiązkę podczerwieni, z których każdy obejmuje około 50...60°, dając czujnikowi szerokie pole widzenia (FOV - Wide Field of View) (rysunek 1). W sprzyjających warunkach czujnik może mierzyć obiekty w odległości do 1 m. Pomiary odległości są dostępne za pośrednictwem interfejsu I2C, który służy również do konfiguracji czujnika. Płytka może być zasilana napięciem od 2,5 V do 5,5 V.

Strona producenta

Dokumentacja układu OPT3101

Strona dystrybutora
