Miniaturowe przetwornice Step-Down XC9282 produkcji Torex Semiconductor

Miniaturowe przetwornice Step-Down XC9282 produkcji Torex Semiconductor

Seria układów Seria XC9281/82 to jedne z najmniejszych na świecie przetwornic obniżających DC/DC o wydajności 600 mA. Bardzo małe rozmiary obudowy i komponentów zewnętrznych, potrzebnych do pracy układu sprawiają, że całość nie tylko generuje znikome zakłócenia, ale i świetnie radzi sobie z zewnętrznymi zakłóceniami elektromagnetycznymi.

Typowa aplikacja układu została pokazana na rysunku 1. Przetwornice mogą pracować z napięciem z zakresu od 2,5 V do 5,5 V oraz cechują się niezwykle szybką odpowiedzią na zmiany w obciążeniu.

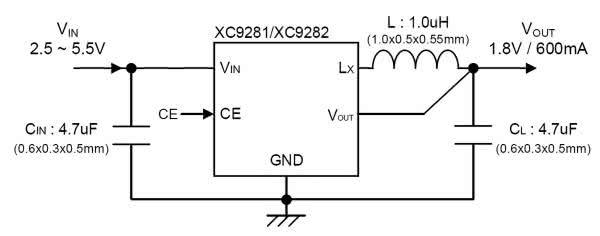

Rysunek 1. Typowa aplikacja układu

Dostępne są w dwóch wersjach, jedna z kluczowaniem o częstotliwości 4,0 MHz i druga z kluczowaniem 6,0 MHz. Temperatura otoczenia podczas pracy zawiera się w szerokim zakresie -40...+105°C. Producent dostarcza układy w obudowach LGA-6B01 (1,2×1,2×0,3 mm) oraz WLP-5-06 (0,88×0,96×0,33 mm).

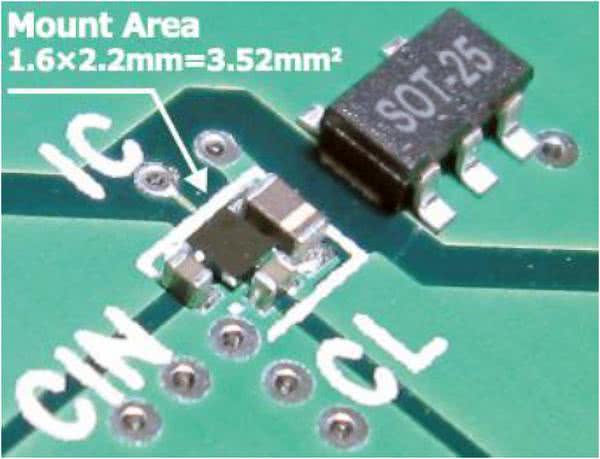

Fotografia 1. Gotowy obwód na płytce PCB

Na fotografii 1 została pokazana realizacja gotowego obwodu na płytce PCB.

Dokumentacja układu XC9281/82
